Электромеханический профилегиб ISITAN PK-35
Самовывоз : бесплатно
Доставка : от 340 р

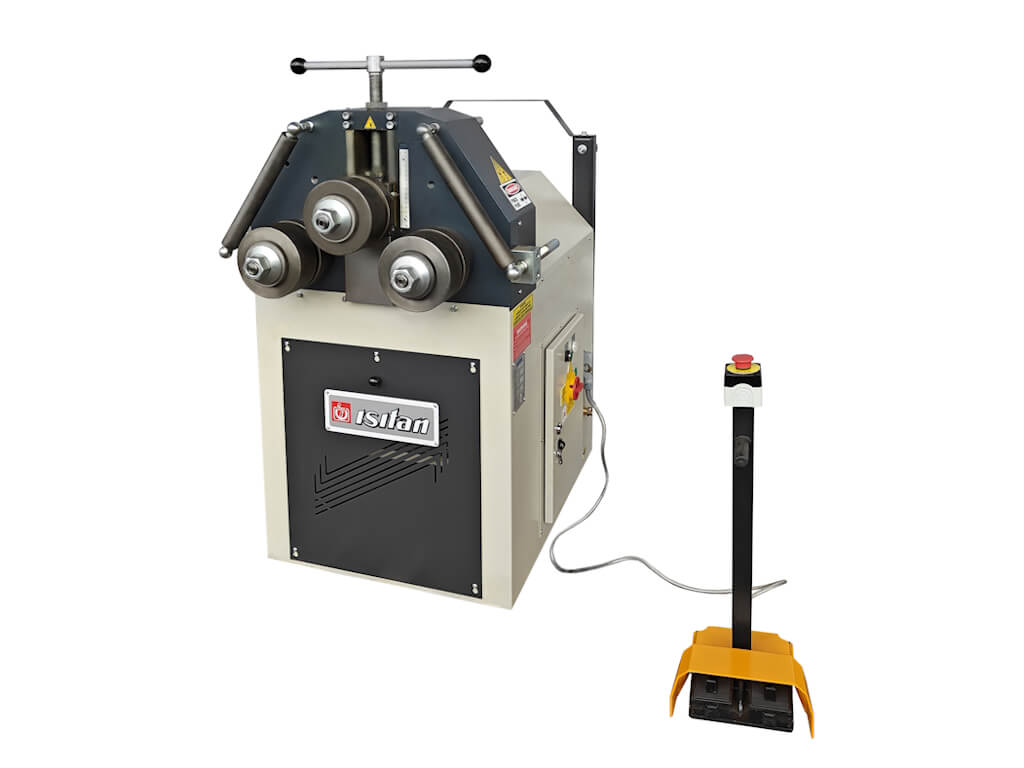

Бесплатная консультацияПрофилегиб электромеханический ISITAN PK-35 предназначен для гибки профильных, квадратных труб и полосы, а также круглых труб и сортового проката в холодном состоянии – методом прокатки. Станок находит применение на предприятиях мелко-и среднесерийного производства. Станок оборудован электрическим двигателем с потребляемой мощностью 0,75 кВт, который через редуктор приводит в действие два нижних приводных вала. Мотор обеспечивает скорость вращения 4,5 метра в минуту. В стандартную комплектацию входит выносной блок управления, который оснащен педалями и кнопкой аварийной остановки.
Набор стандартных валков:
| Профиль и тип изгиба | Размеры | Мин. диаметр (мм) | Тип валков |
|---|---|---|---|
 | 60x10 40x10 | 500 400 | Стандартные валки |
 | 100x15 60x10 | 450 350 | Стандартные валки |
 | 35x35 20x20 | 900 300 | Стандартные валки |
 | ø35 ø30 | 600 400 | Дополнительные валки (за дополнительную плату) |
 | ø70x2 ø50x2 | 1000 500 | Дополнительные валки (за дополнительную плату) |
 | 2"x2,9 1"x2,3 | 1000 350 | Дополнительные валки (за дополнительную плату) |
 | 70x30x2 50x40x3 | 1200 900 | Дополнительные валки (за дополнительную плату) |
 | 50x3 40x3 | 1700 600 | Дополнительные валки (за дополнительную плату) |
 | 50x50x5 40x40x5 | 800 600 | Дополнительные валки (за дополнительную плату) |
 | 50x50x6 30x30x3 | 1000 500 | Дополнительные валки (за дополнительную плату) |
 | 60x7 50x6 | 700 500 | Дополнительные валки (за дополнительную плату) |
 | 60x7 50x6 | 700 500 | Дополнительные валки (за дополнительную плату) |
 | 60x7 50x6 | 700 500 | Стандартные валки |
 | UPN 80 UPN 60 | 1000 200 | Стандартные валки |
 | UPN 80 UPN 30 | 1200 800 | Дополнительные валки |
Особенности:
- Европейское качество
- Мощная и надежная рама из литого чугуна;
- Привод на два нижних ролика;
- Закаленные ролики твердостью 48-52 HRC
- Возможность гибки как в горизонтальном, так и в вертикальном положении;

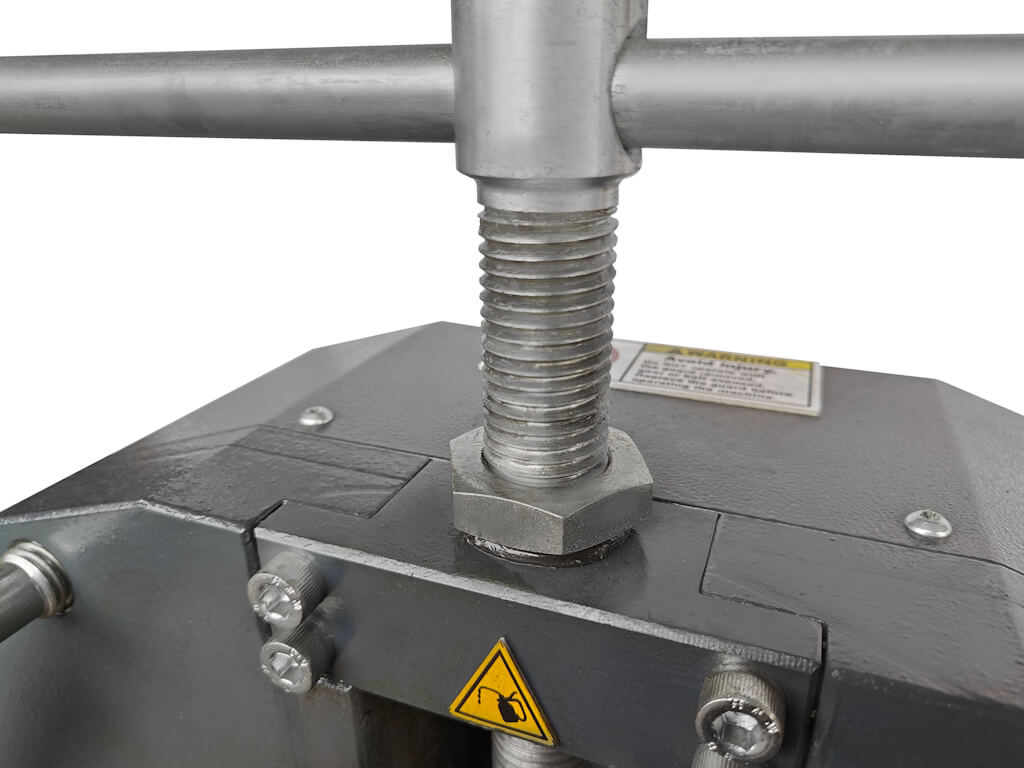

- Ручная регулировка верхнего гибочного ролика с помощью ручного рычага;
- Специальный регулируемый направляющий ролик в комплекте;
- Ножная педаль
- Эргономичная переносная педаль управления станком.
Валы профилегибочного станка ISITAN, изготовлены из специальной стали, не деформируются в течение долгого периода времени и обеспечивают качественную прокатку труб, швеллера, тавра, квадрата и уголка в течении всего срока службы станка.

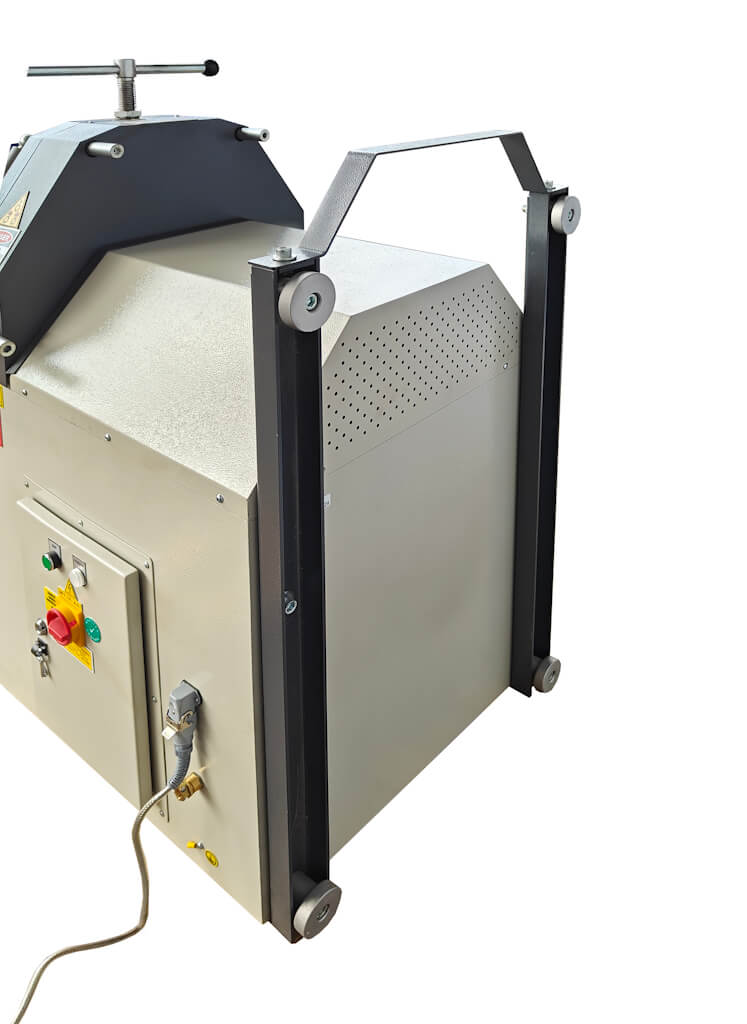

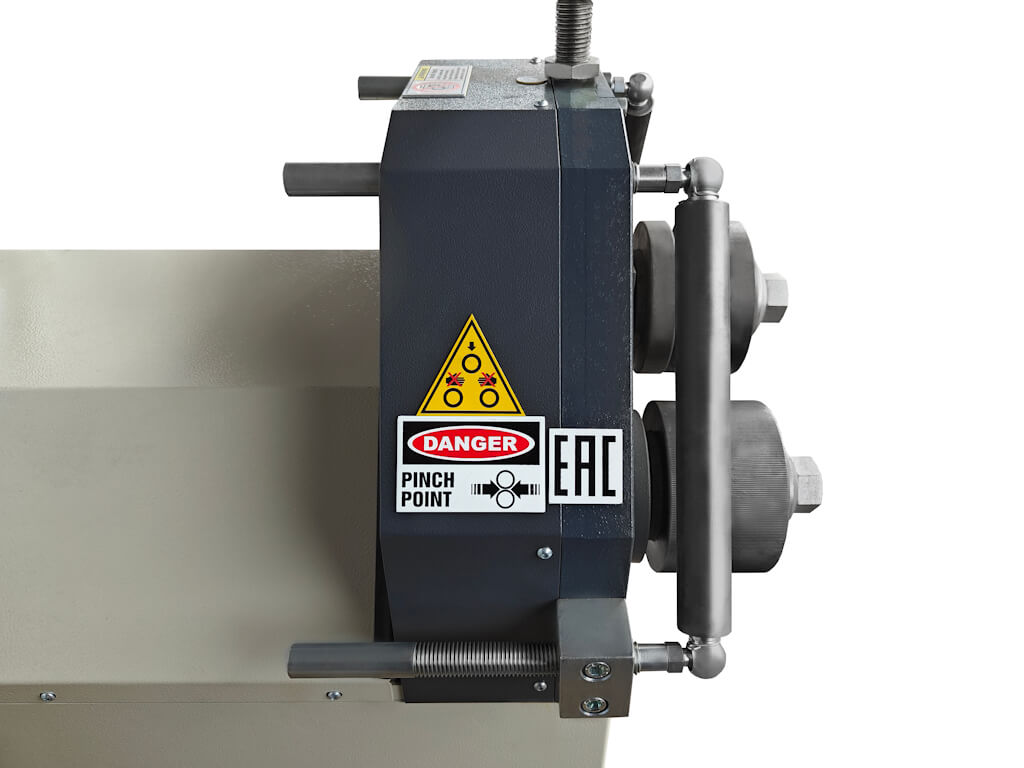

Электромеханический профилегиб ISITAN PK-35 позволяет прокатывать заготовки как в горизонтальном, так и в вертикальном положении. Для изменения положения гибки необходимо установить станок на специальную раму с тыльной стороны станка.

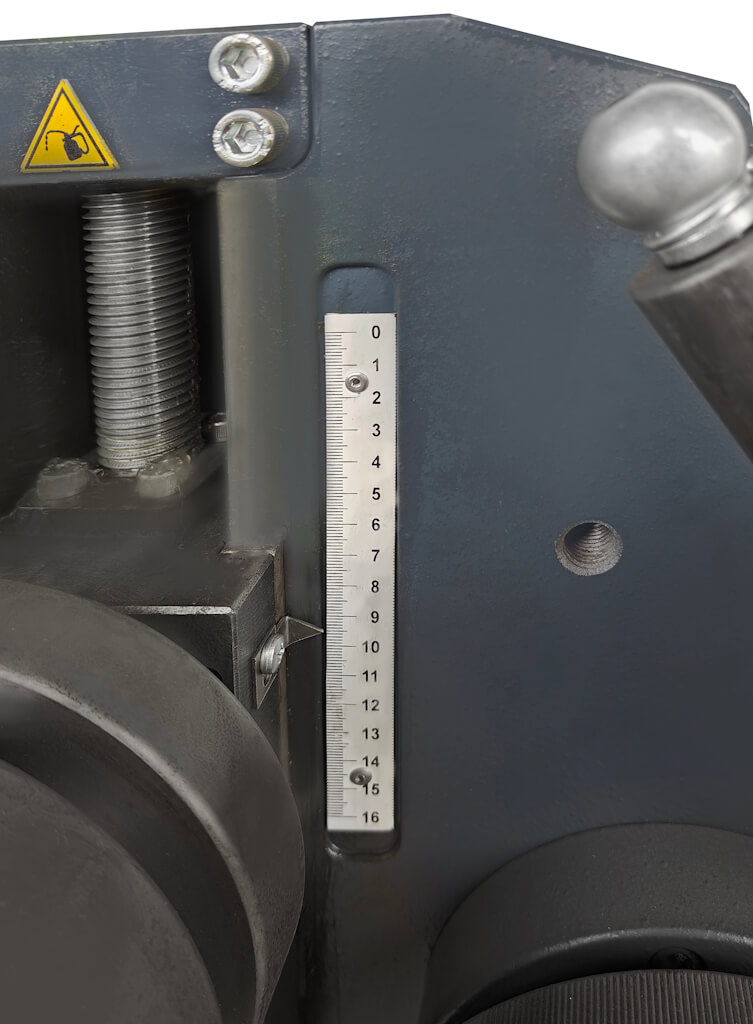

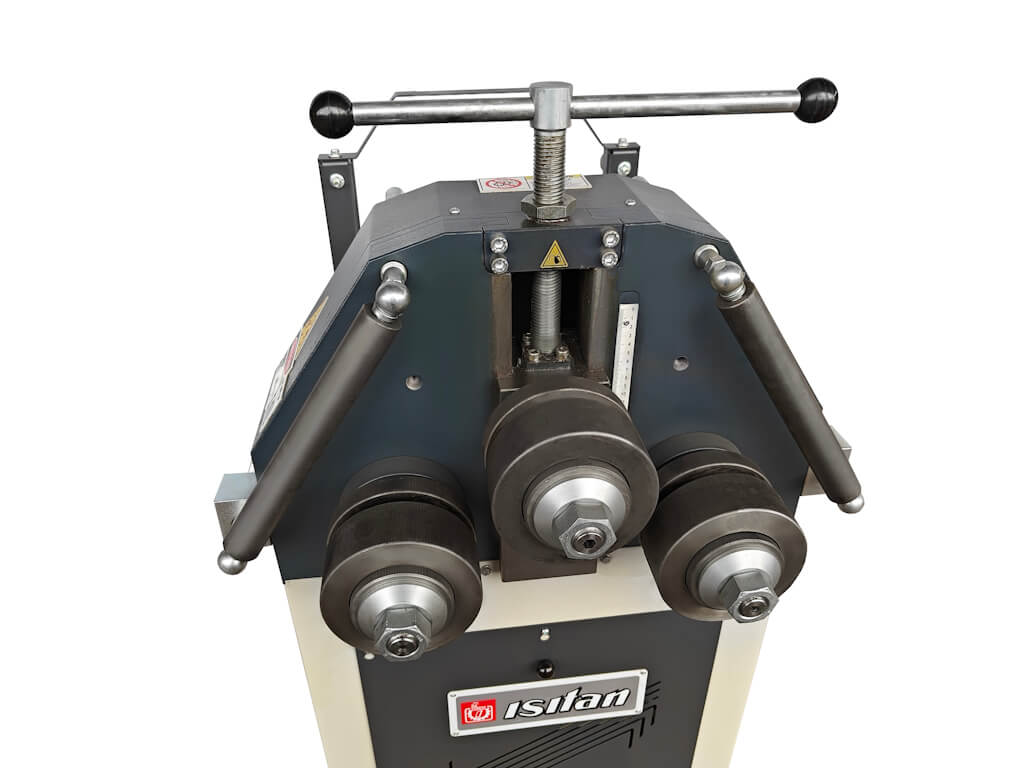

С фронтальной стороны гибочной головы расположены два приводных и один гибочный ролик. Регулировка положения гибочного ролика осуществляется с помощью вращения рукоятки и шкалы повторяемости.

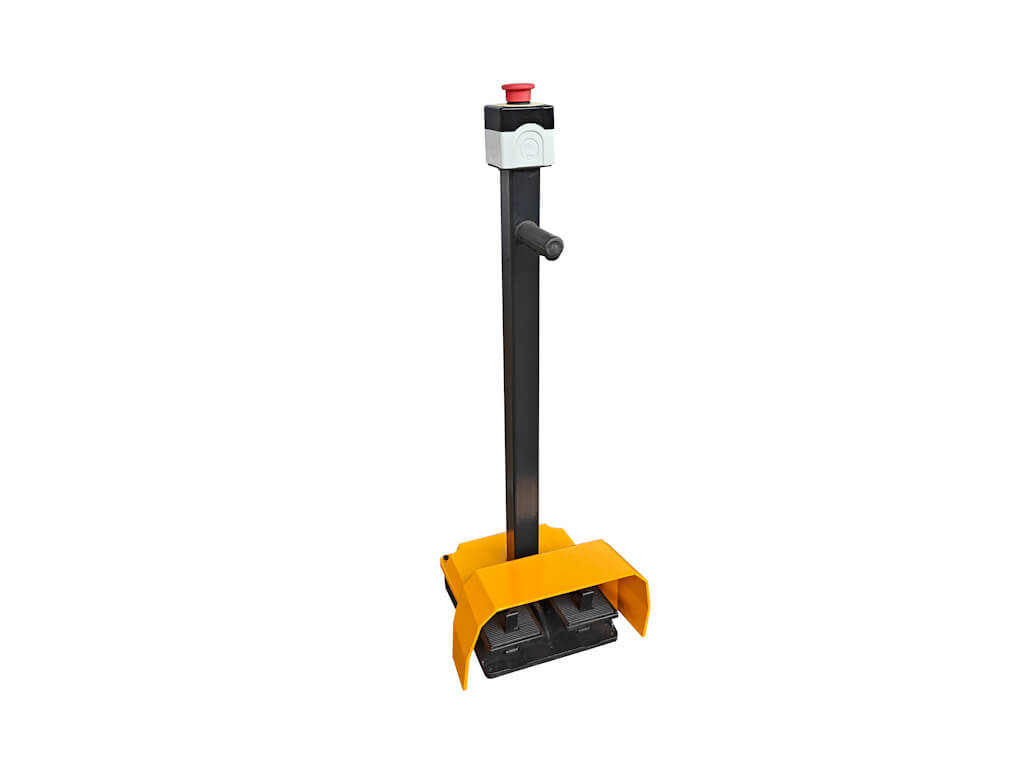

Станок ISITAN PK-35 укомплектован выносной панелью управления, оснащенной двумя педалями для осуществления вращения приводных роликов в обе стороны. Педали прикрыты защитным козырьком. В верхней части выносной панели размещена кнопка аварийного останова.
Приводные ролики приводятся в движение мотор-редуктором мощностью 0,75 кВт. Станок работает от напряжения сети 380В.

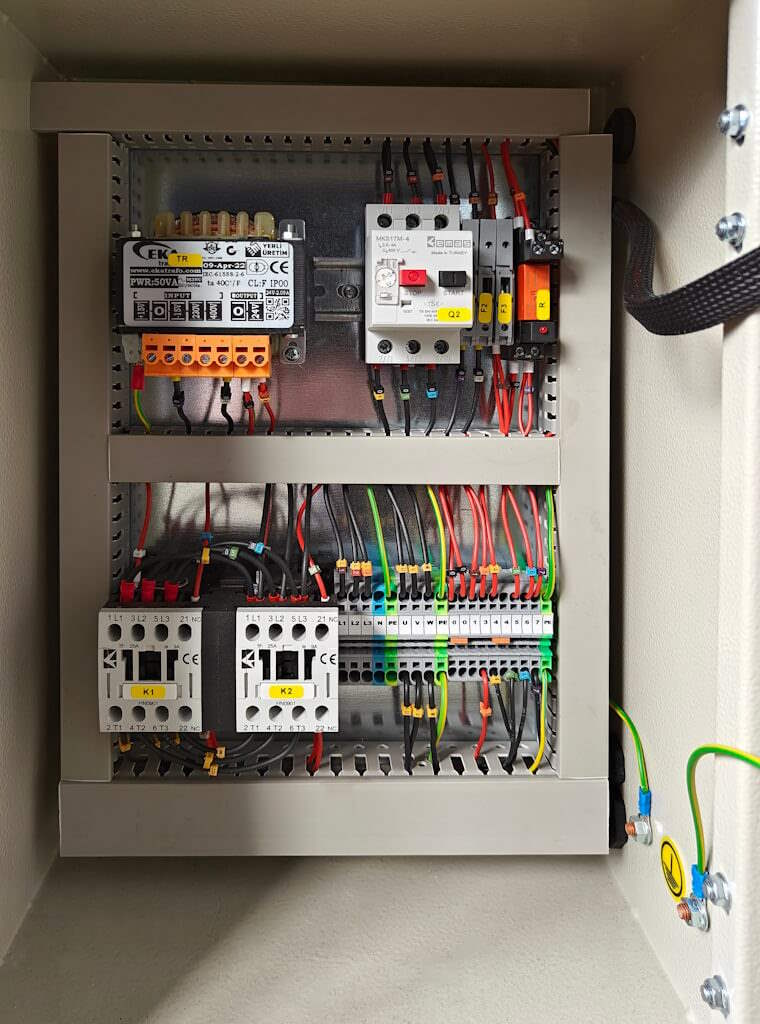

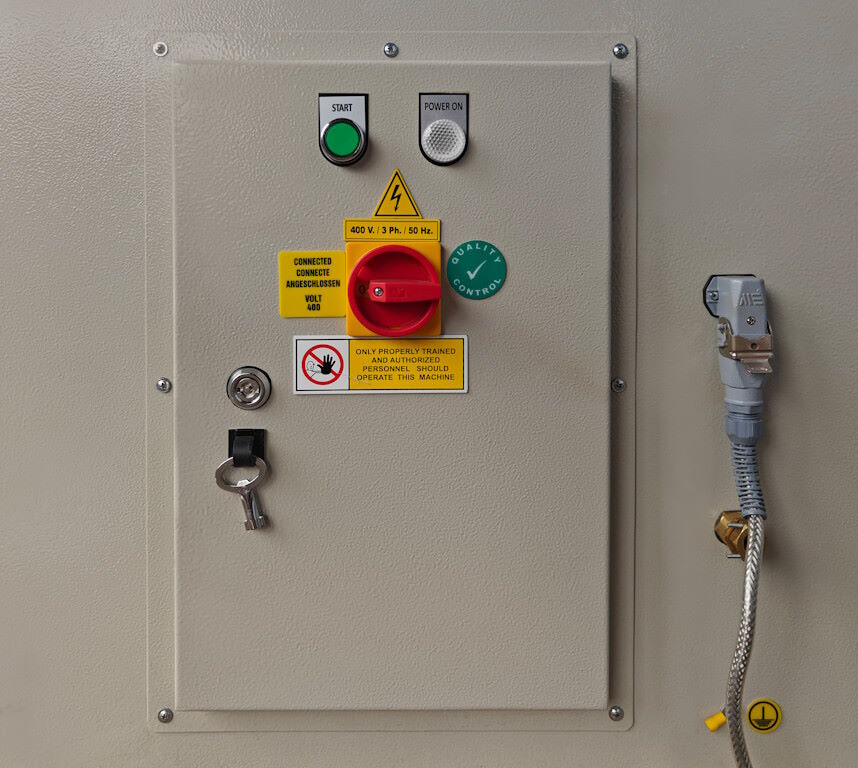

На боковой стороне профилегиба расположена дверца электрошкафа с кнопкой запуска, общим переключателем включения\выключения питания станка и индикатором включения станка.

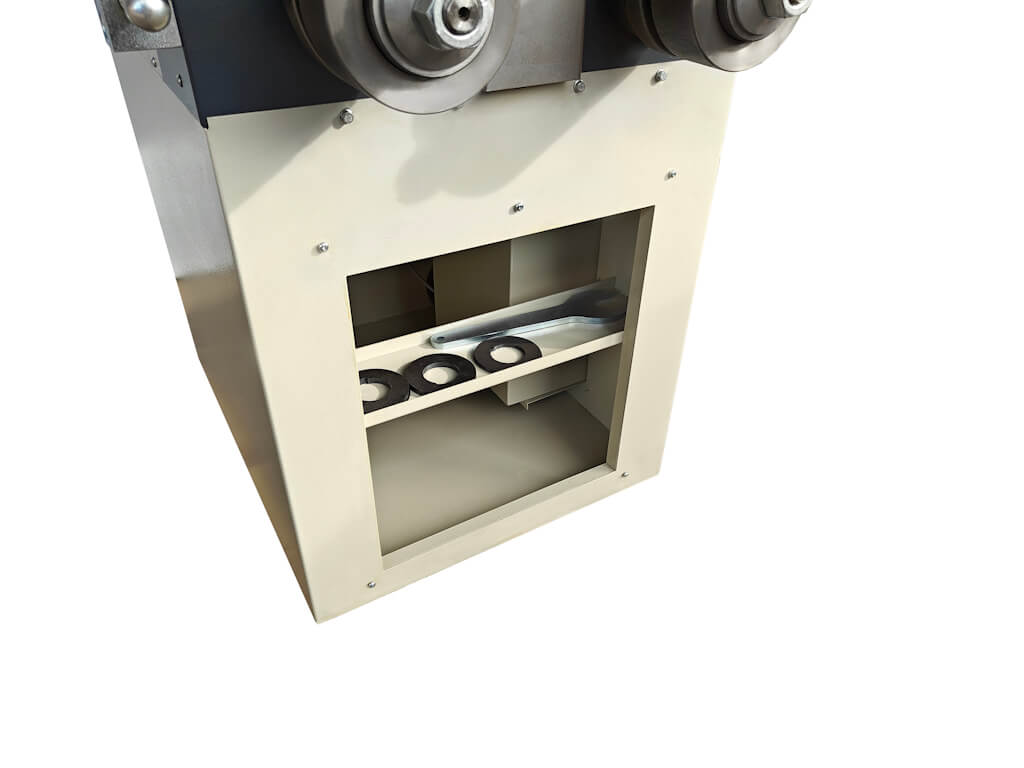

В стандартную комплектацию станка входит комплект проставок для роликов и гаечный ключ.
| , | |
| Диаметр вала (мм), | 50 |
| Скорость гибки (м/мин), | 4,5 |
| Тип, | Электроеханический |
| Мощность двигателя (кВт), | 0,75 |
| Габаритные размеры (мм), | 660 x 900 x 1355 |
| Масса нетто (кг), | 350 |
| Масса брутто (кг), | 350 |
| Диаметр нижних валков (мм), | 155 |
| Диаметр верхнего валка (мм), | 155 |
