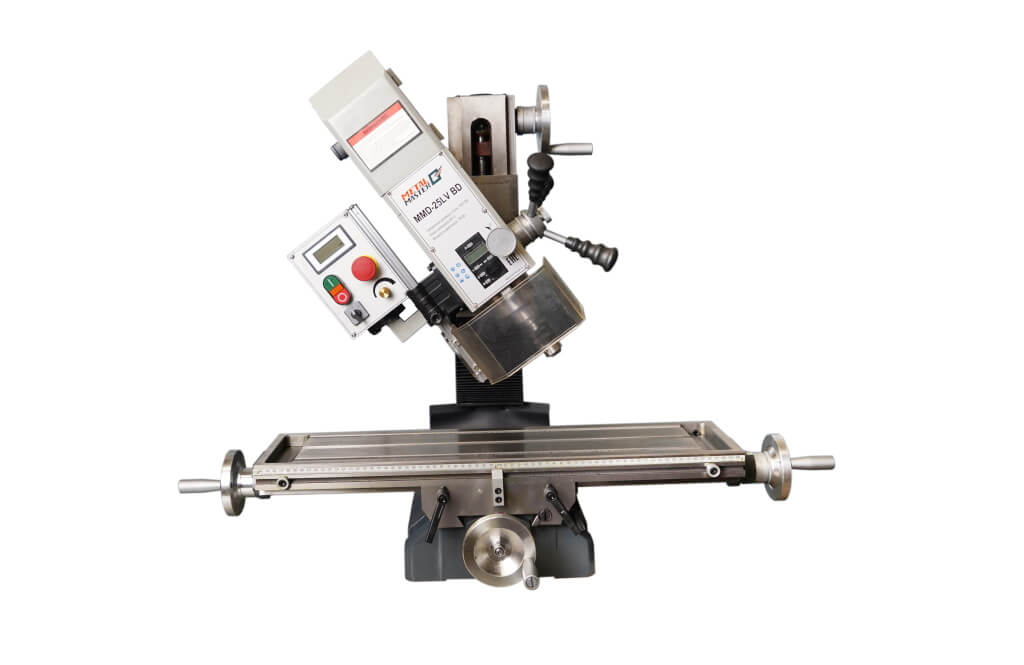

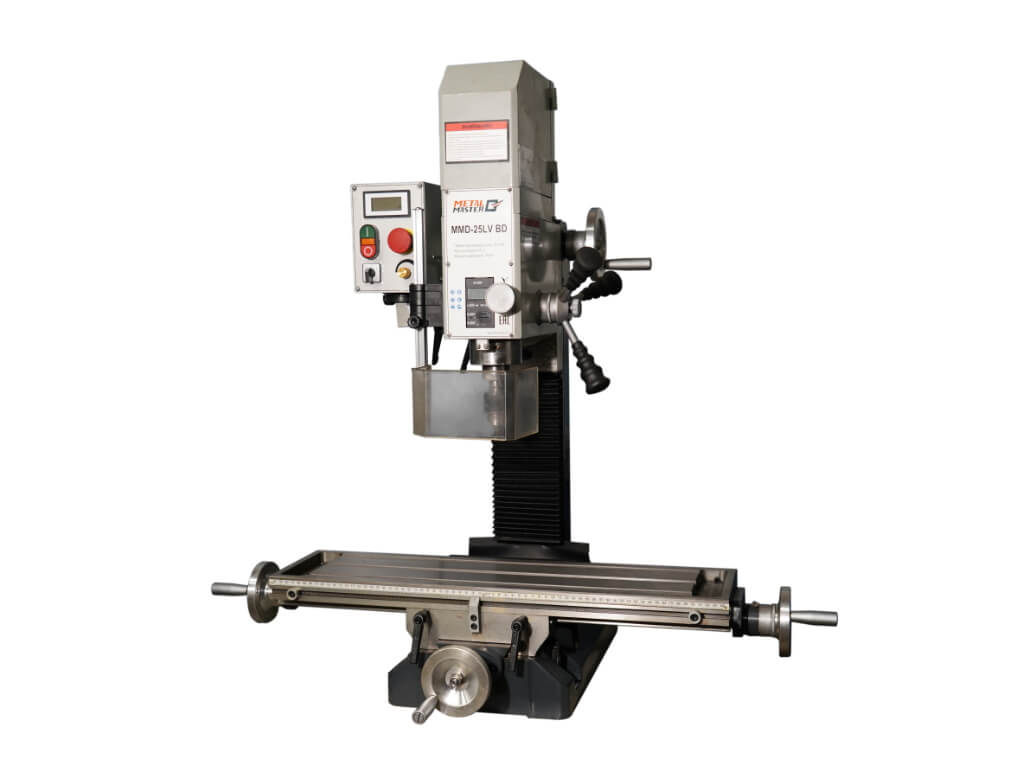

Сверлильно-фрезерный станок METAL MASTER MMD - 25LV BD с ременной передачей
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияКонструкция станка METAL MASTER MMD - 25LV BD предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

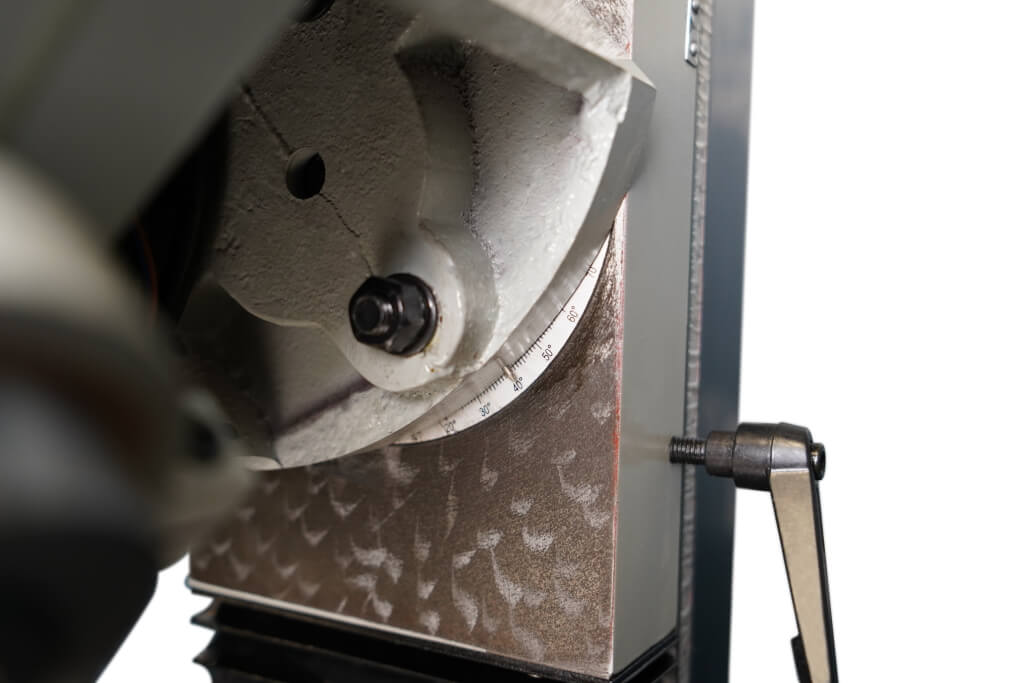

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.

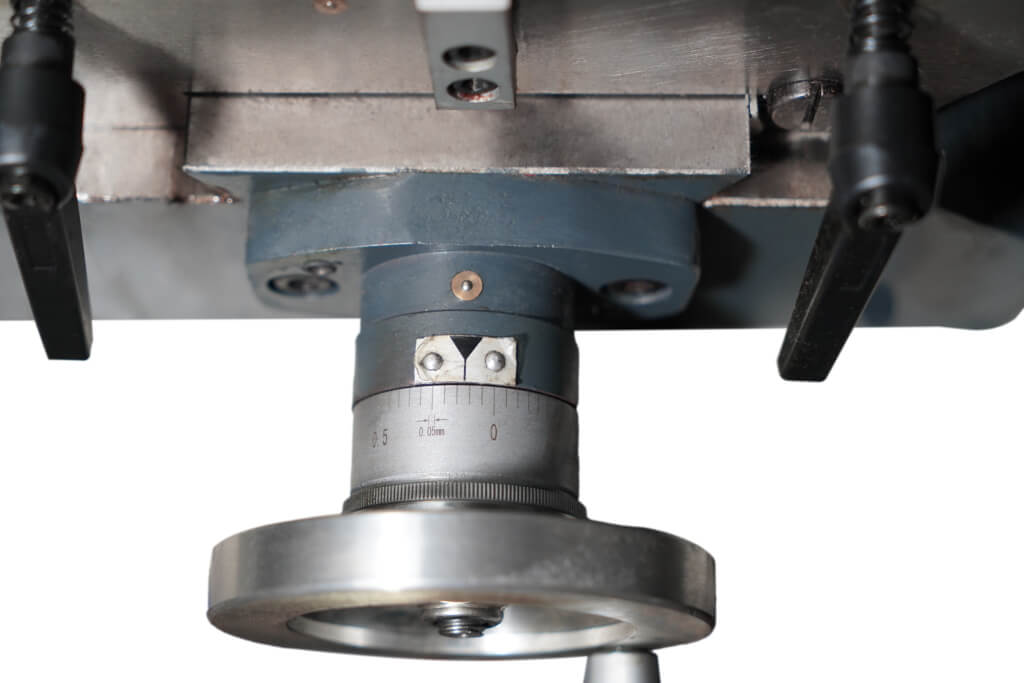

Все рукоятки оснащены четкими и удобно читаемыми лимбами.

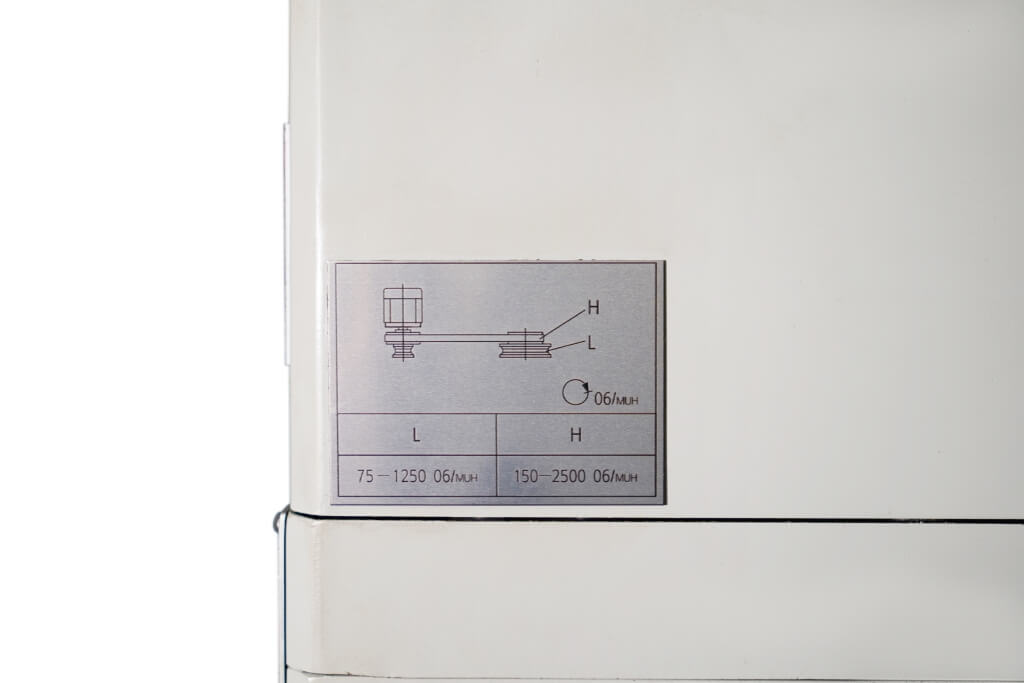

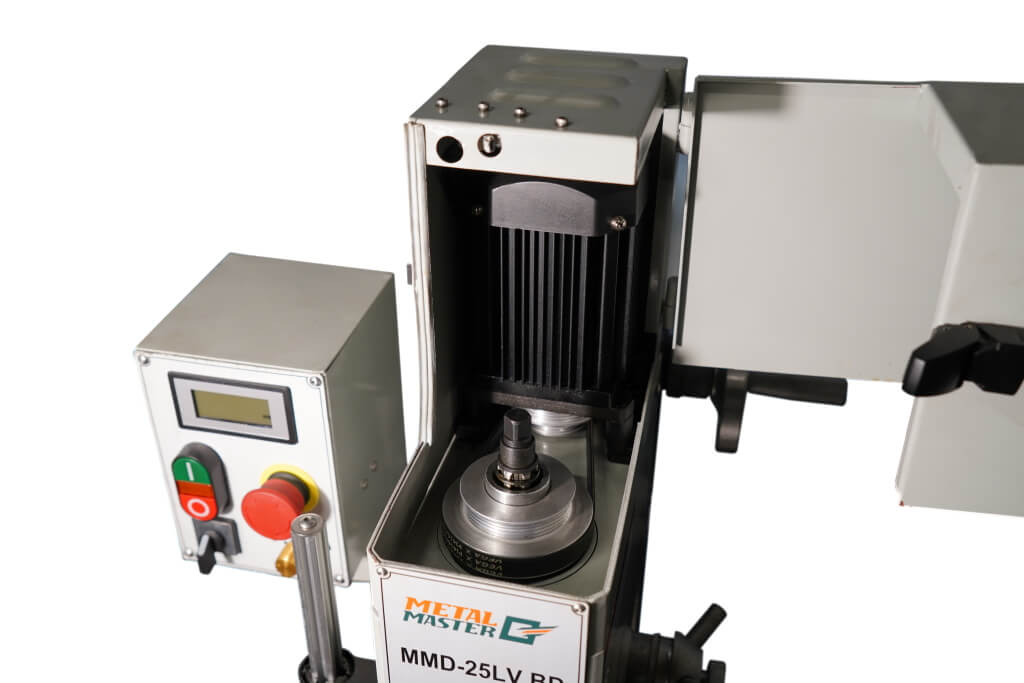

Переключение 2-х диапазонов скоростей шпинделя осуществляется с помощью перекидывания ремня на шкивах. Схема расположения ремня и диапазонов скоростей установлена на защитном кожухе.

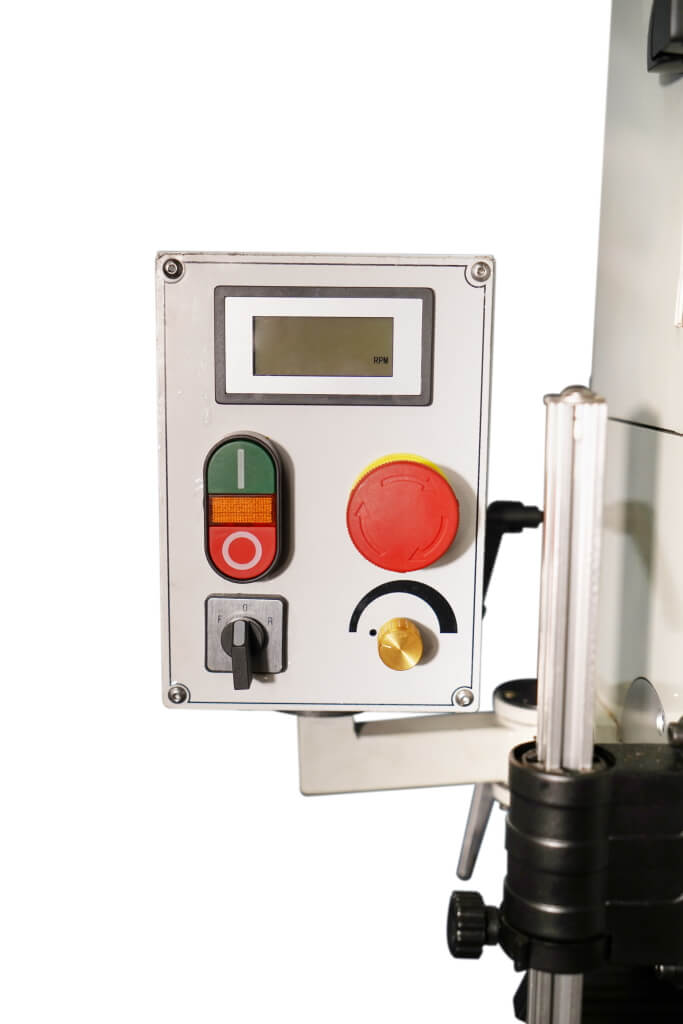

На блоке управления располагаются кнопки вкл/выкл, переключатель вращения шпинделя, кнопка аварийной остановки, и потенциометр с помощью которого регулируется скорость оборотов шпинделя.

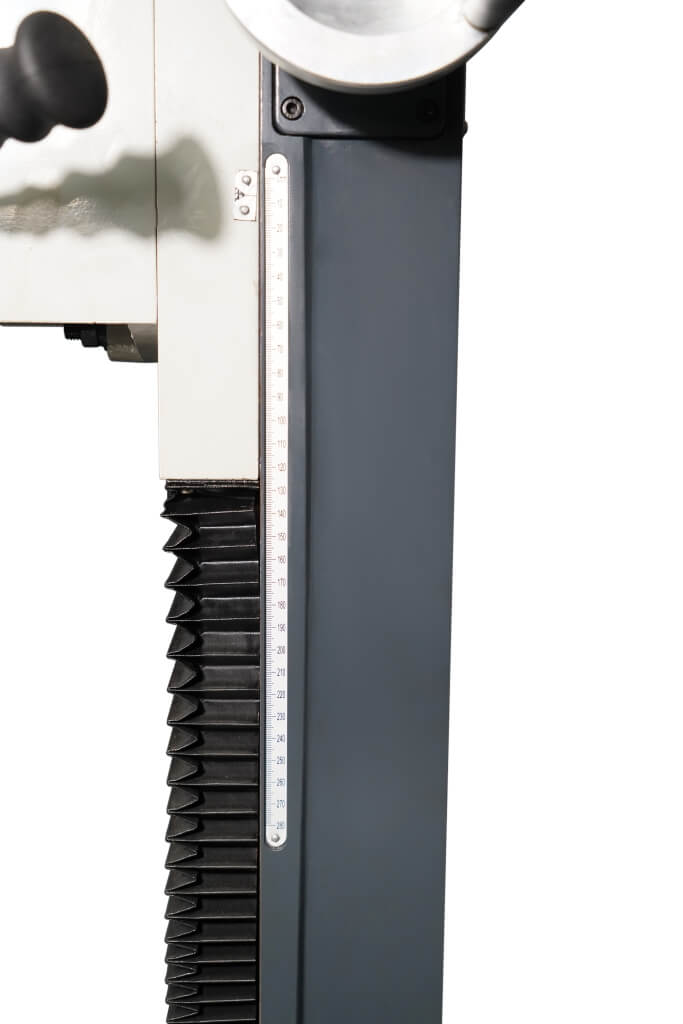

Положение фрезерной головы можно отследить с помощью линейки ,которая расположена с правой стороны колонны.

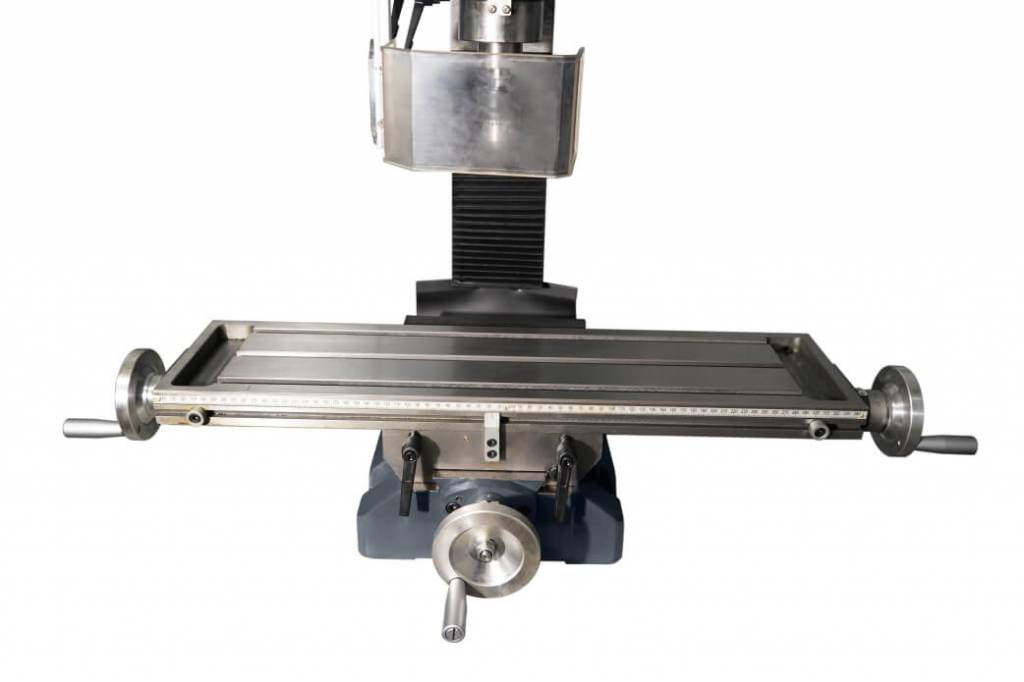

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».
Максимальный ход пиноли - 50 мм

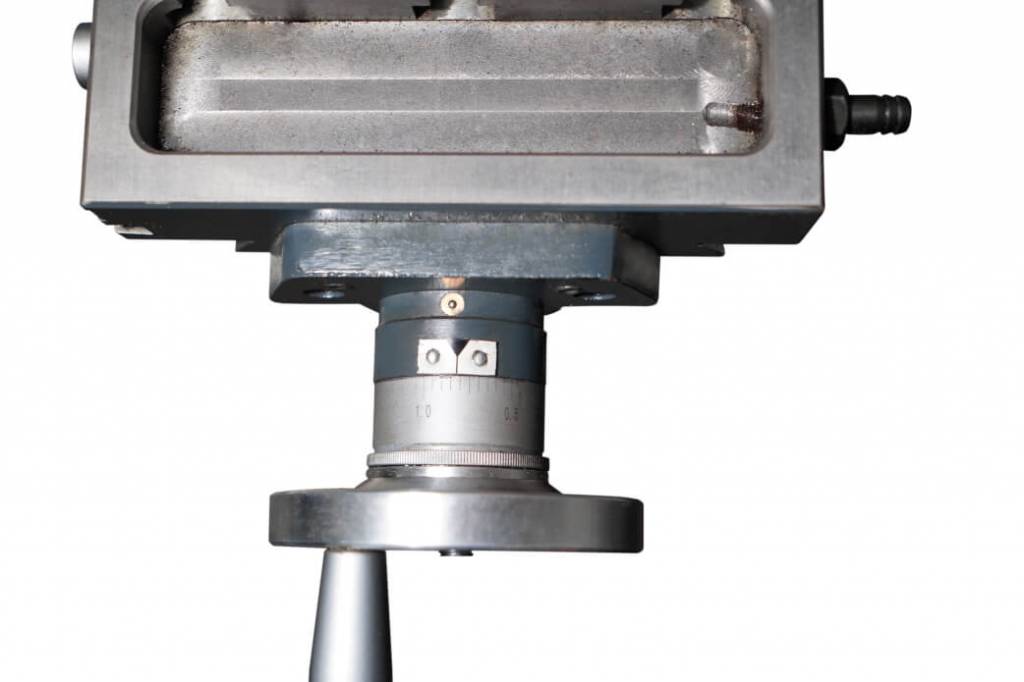

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

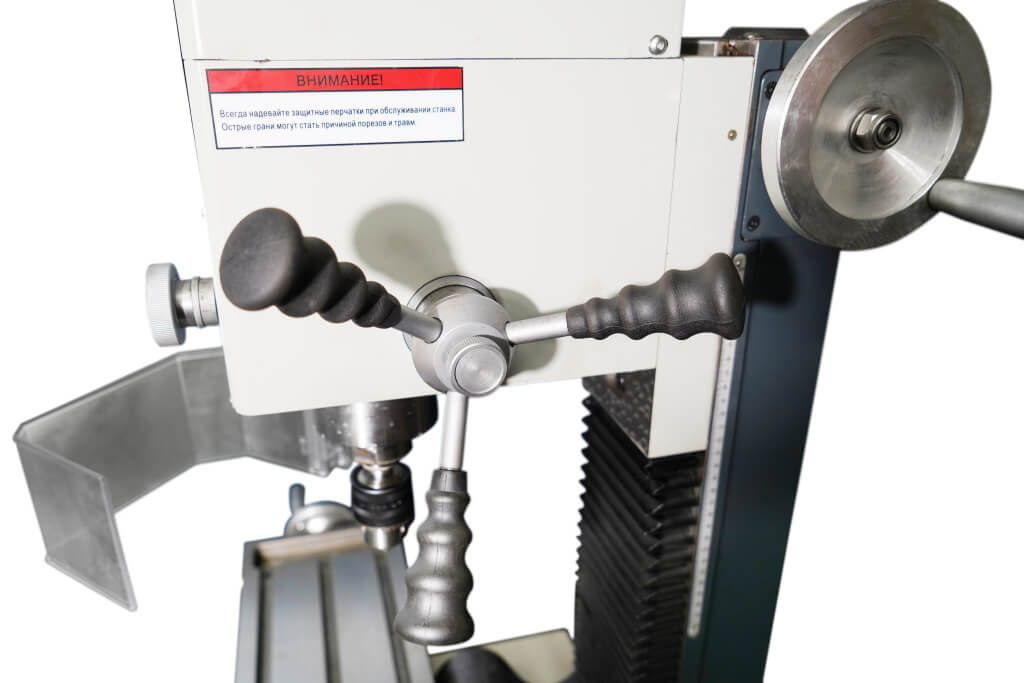

Для опускания и поднятия пиноли вертикальный шпиндель снабжен звездчатой рукояткой.

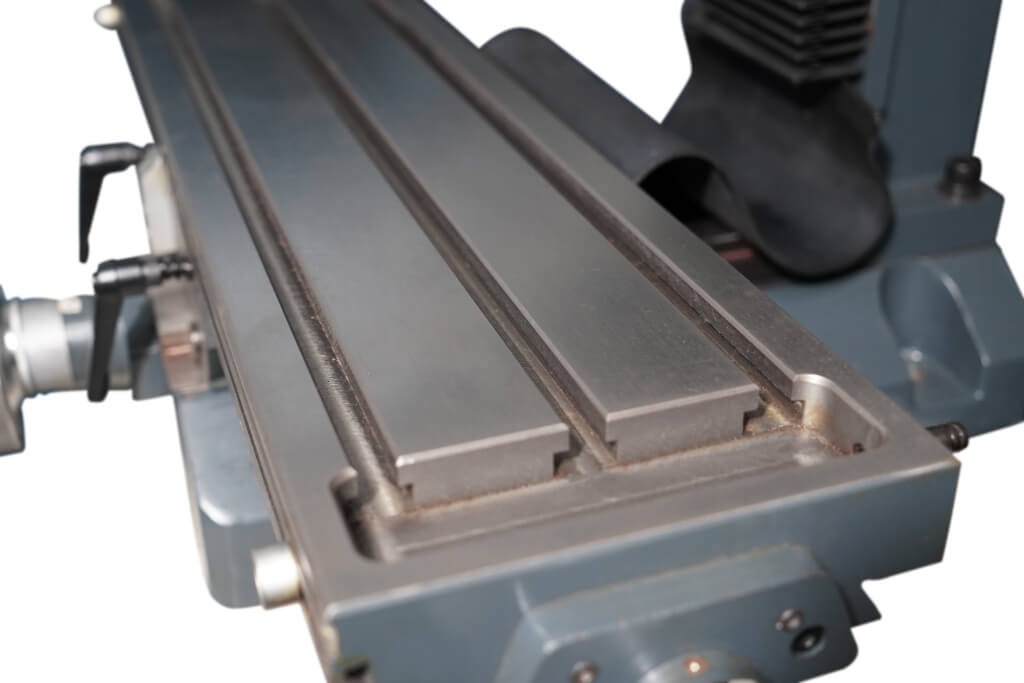

Рабочий стол оснащен Т - образными пазами 12 мм для установки прижимного оборудования.

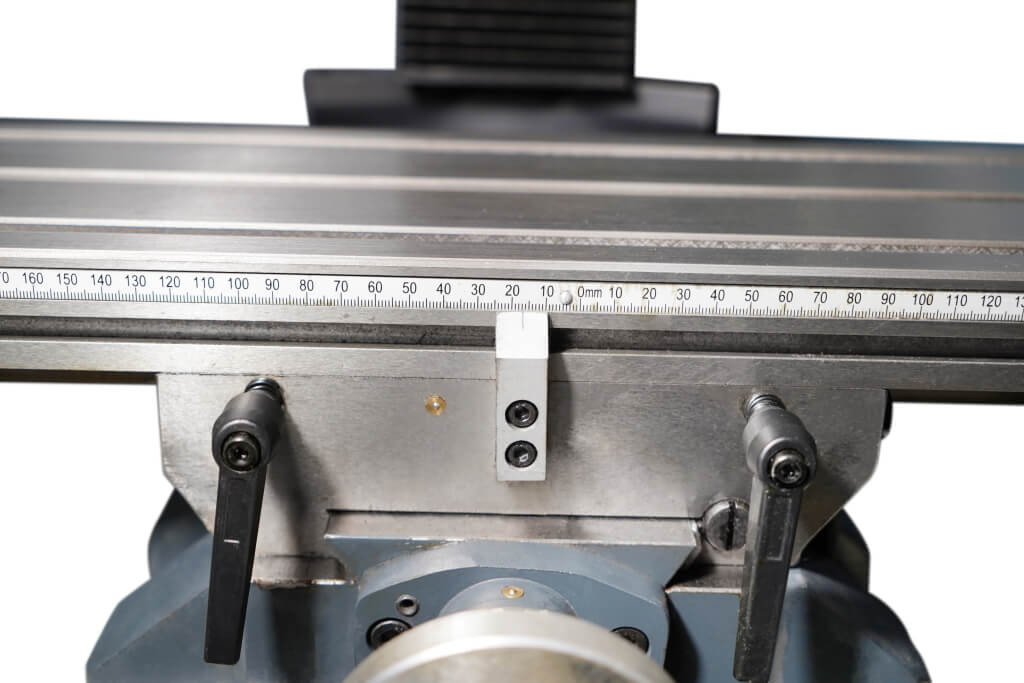

Положение стола по каждой оси фиксируется стопорными ручками.
Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений.
Передача крутящего момента от двигателя осуществляется посредством ременной передачи, что позволяет выполнять на станке выполнять операции сверления.
Описание:
Вертикально-фрезерные станки используются как правило для сверления и фрезерования глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Преимущества:
- Мощный двигатель, рассчитанный на непрерывную работу;
- Привод главного движения станка реализует вращение шпинделя диапазоне от 75 до 2500 об/мин, количество оборотов шпинделя в данных границах выбирается путем поворота ручки вариатора;
- Большой прецизионный крестовый стол;

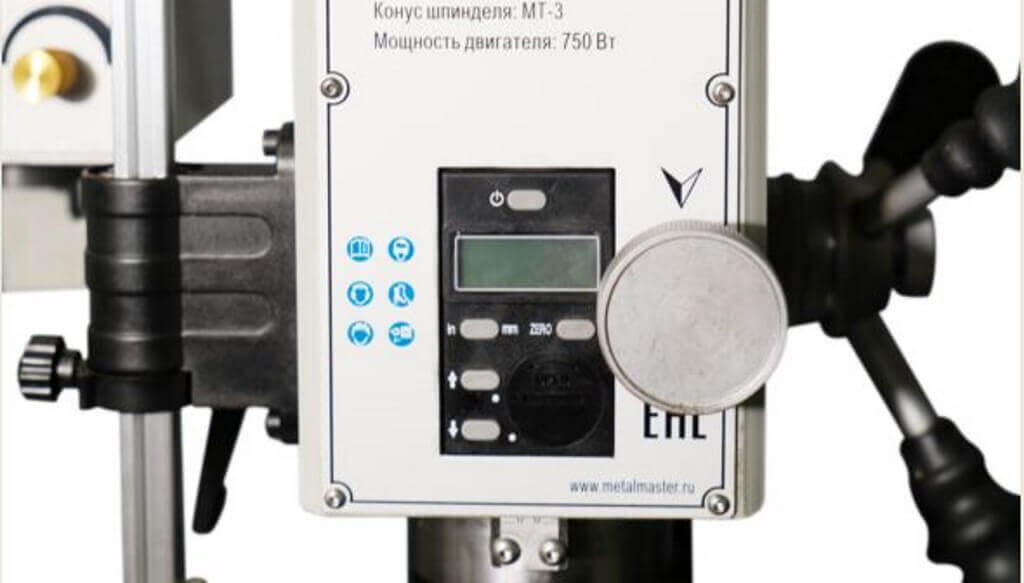

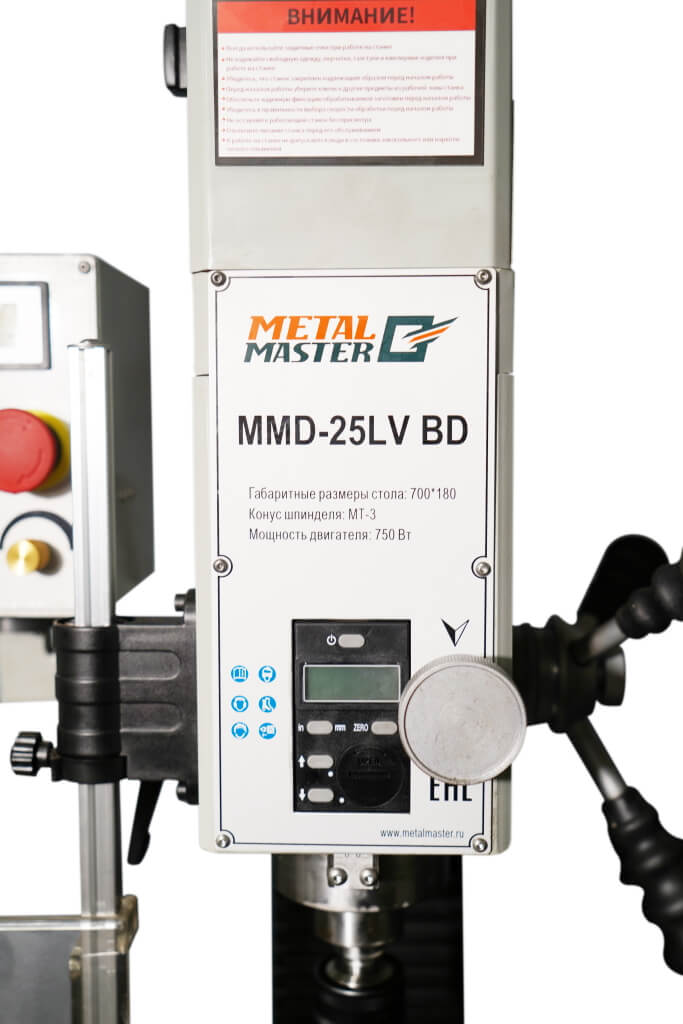

- Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки;
- Наклон фрезерной головки ±90°;
- Точное перемещение пиноли шпинделя;
- Ременная передача;
- Прочная чугунная стойка.
| , | |
| Двигатель, | 0,75 ,220 В |
| Макс. размер торцевой фрезы, мм | 63 |
| Макс. размер концевой фрезы, мм | 16 |
| Ход пиноли, мм | 50 |
| Конус шпинделя, | MT3 |
| Наклон фрезерной головки, | ± 90 |
| Длина стола, | 700 |
| Ширина стола, мм | 180 |
| Ход оси Х, мм | 515 |
| Ход оси Y, мм | 205 |
| Макс. диаметр рассверливания в стали, мм | 25 |
| Расстояние от оси шпинделя до колонны, мм | 185 |
| Макс. расстояние от шпинделя до стола, мм | 345 |
| Диапазон скоростей шпинделя, об/мин | 75-2500 |
| Ход оси Z, мм | 300 |
| Масса нетто/брутто, кг | 120/145 |
| Количество Т-пазов/ширина/расстояние, мм | 3/12/63 |
| Тип двигателя, | Асинхронный |
| Коробка скоростей, | Вариатор + реенная |
| Габаритные размеры упаковки. мм, | 700*700*930 |
| Габаритные размеры станка. мм, | 610*560*820 |
