Фрезерный широкоуниверсальный станок MetalMaster DMM 7550CW
Самовывоз : бесплатно
Доставка : от 340 р

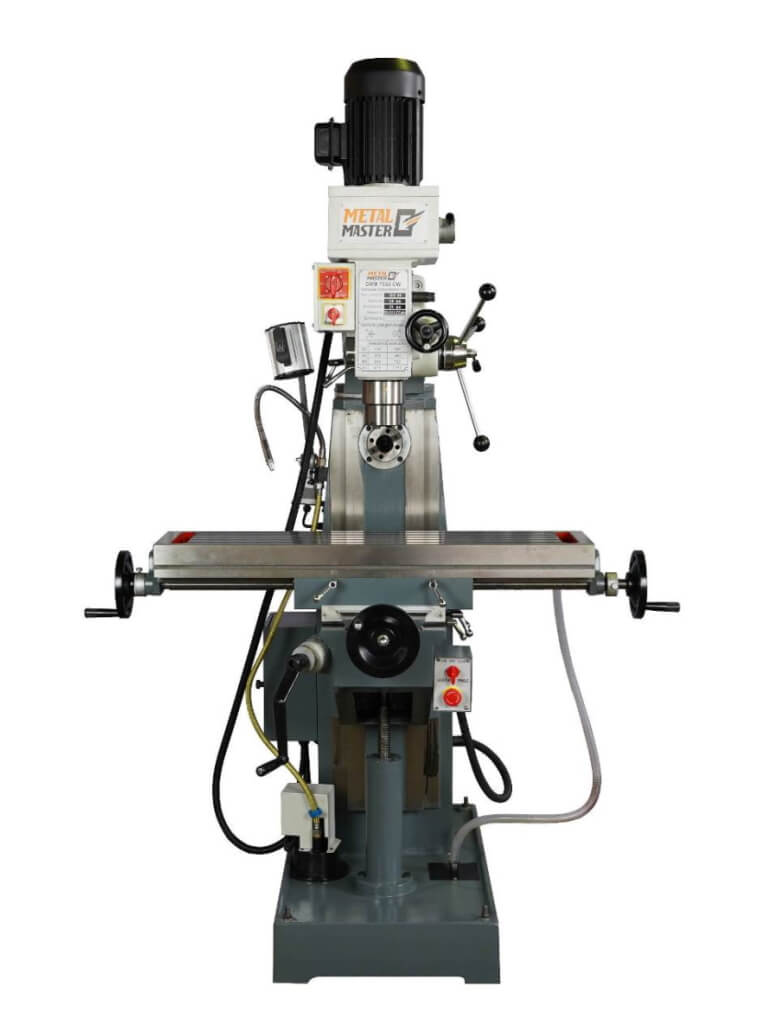

Бесплатная консультацияСтанок металлорежущий широкоуниверсальный фрезерный MetalMaster DMM-7550CW предназначен для выполнения обработки заготовок из металла или других материалов при помощи резания фрезой. Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола, и основания.

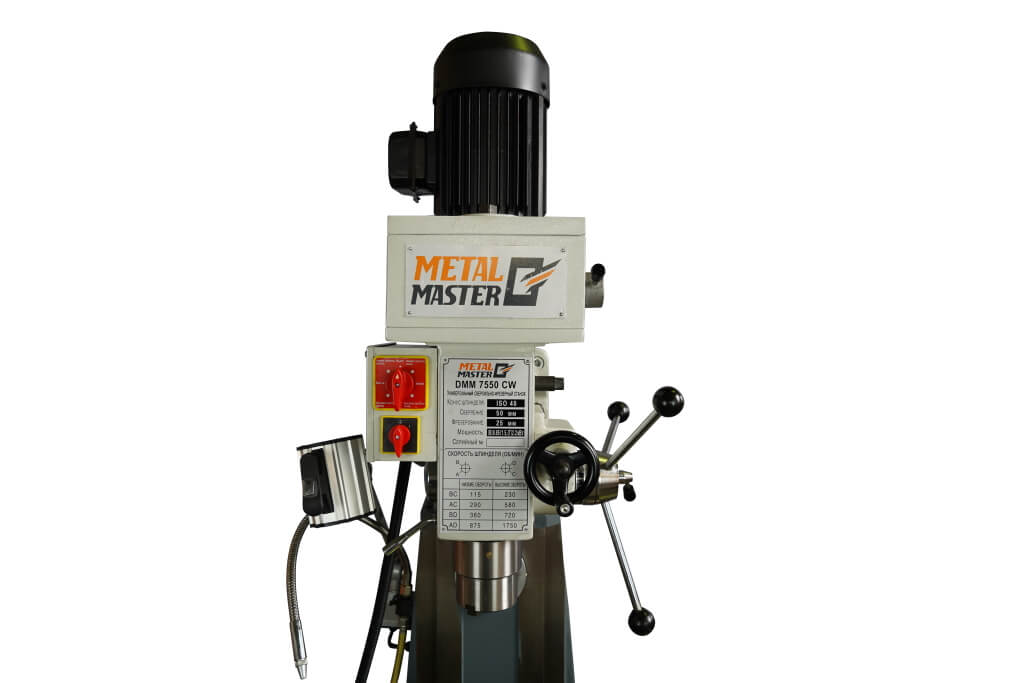

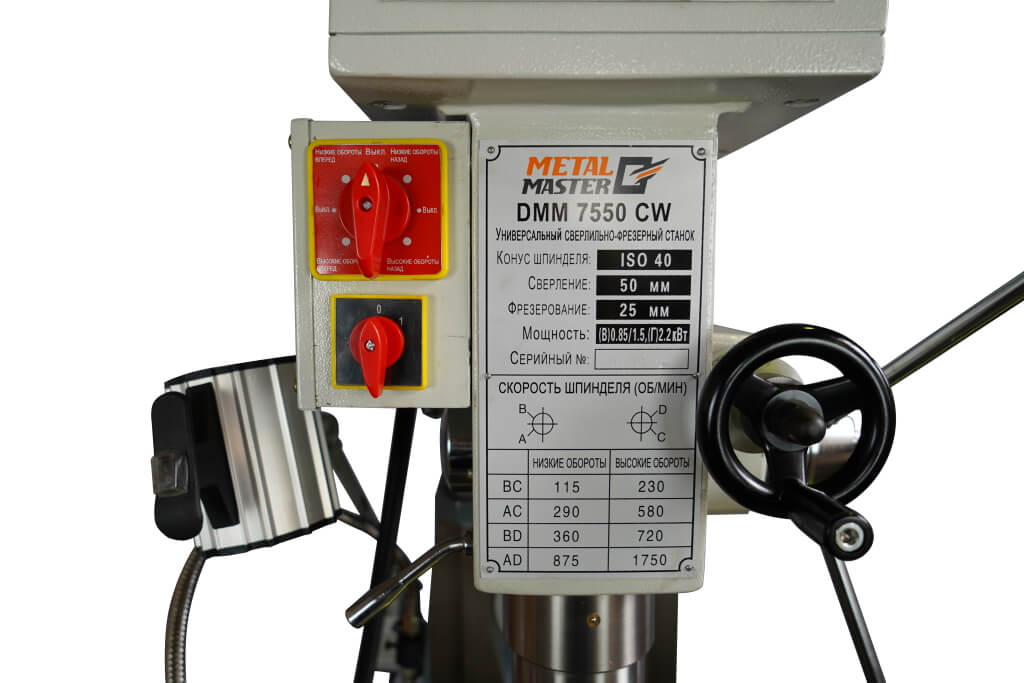

Управление вращением вертикального шпинделя производится с панели управления, расположенной на фрезерной головке. С панели управления задается направление и скорость вращения шпинделя. Рукоятки переключения передачи расположены сбоку. Таблица выбора скоростей расположена прямо на фронтальной части фрезерной головки.

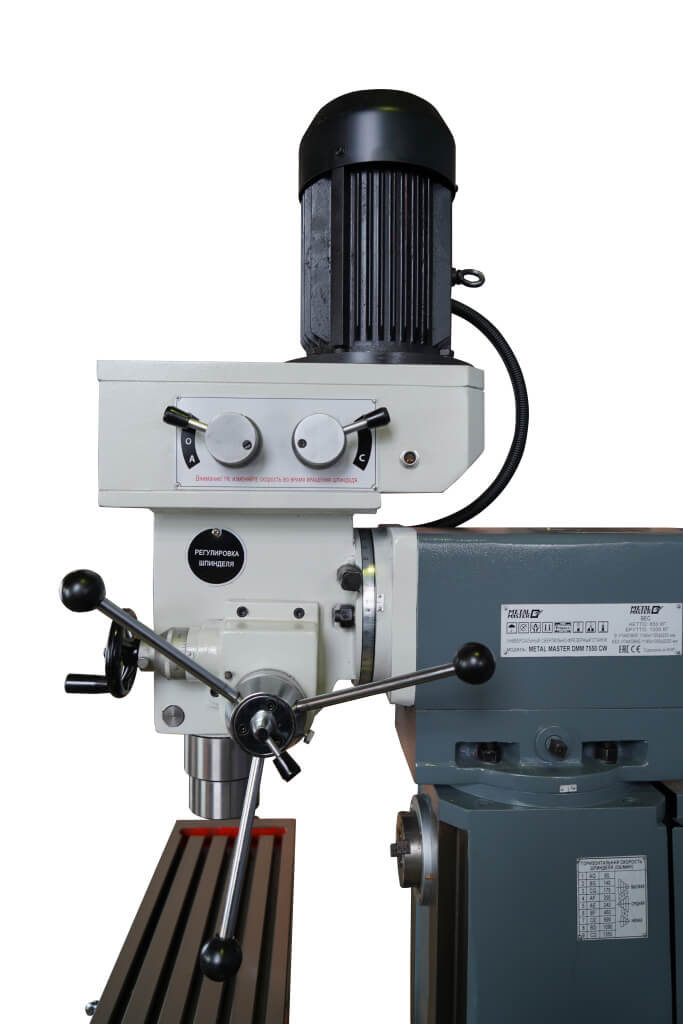

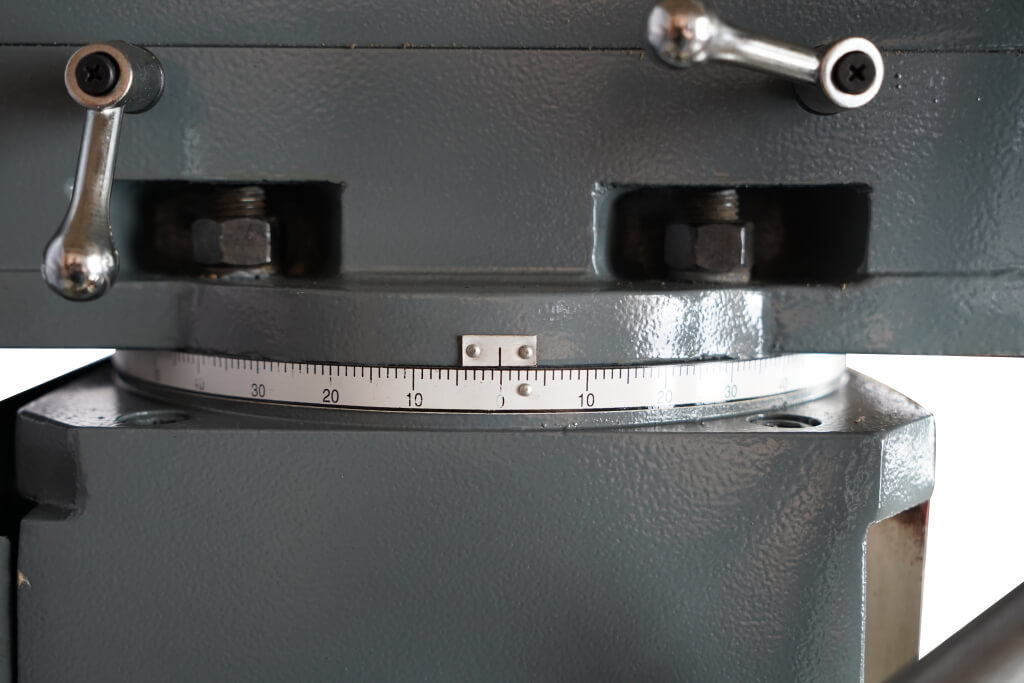

Вертикальный шпиндель фрезерной головки расположен на выдвижном хоботе. Выдвижение хобота осуществляется вручную по направляющей типа «ласточкин хвост». Фрезерная головка может поворачиваться вокруг вертикальной оси. Угол поворота отображается на линейке.

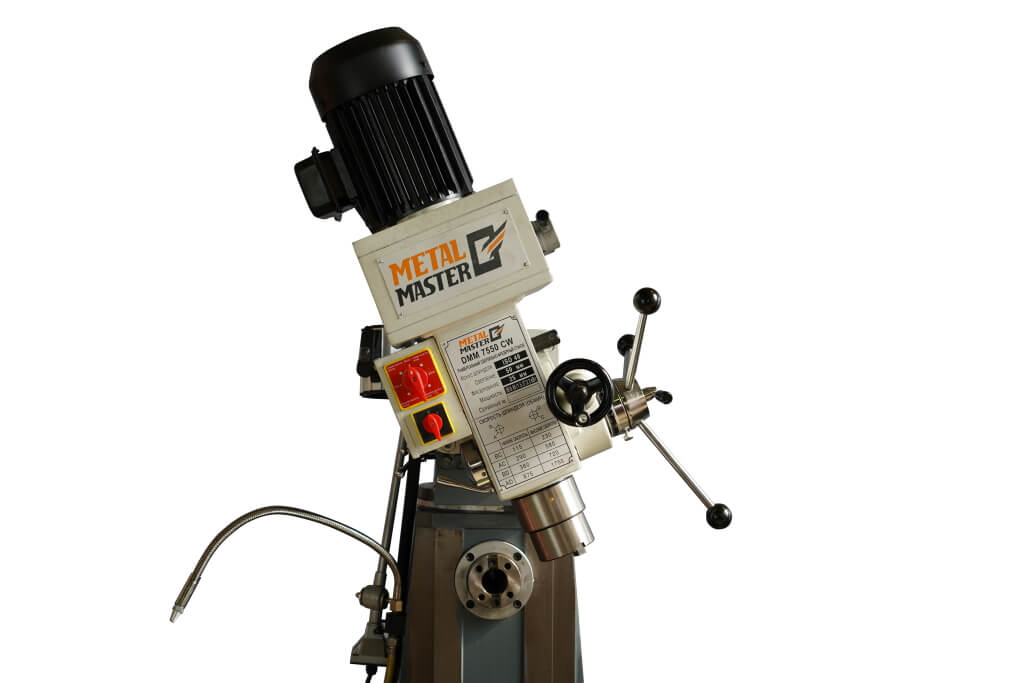

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево. Диапазон поворота задается вращением ручки. Угол поворота отображается на линейке.

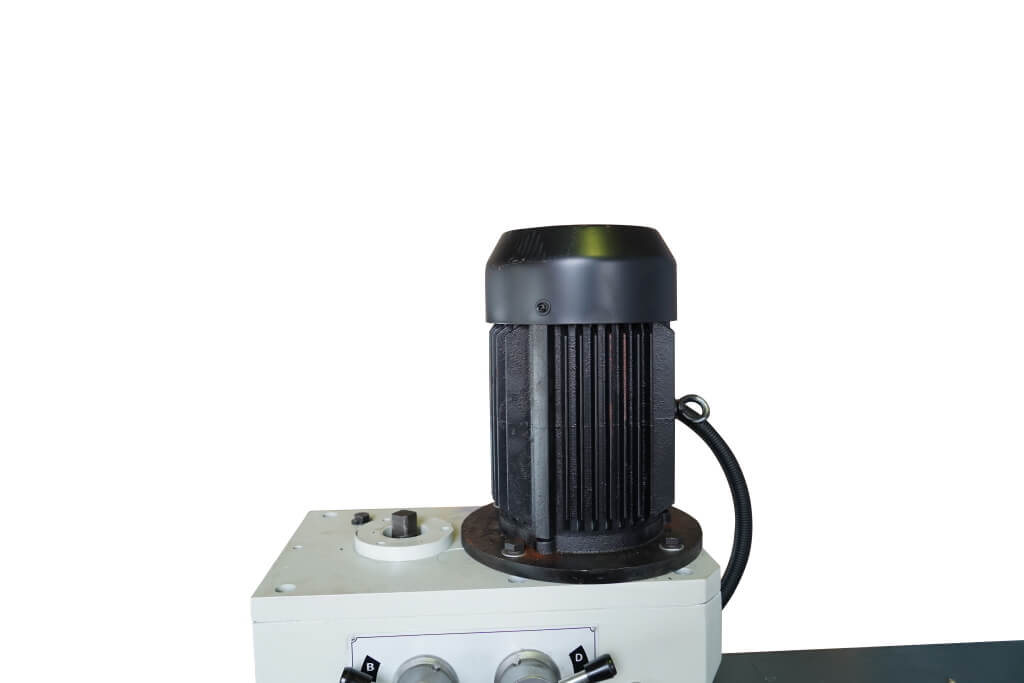

Вертикальный шпидель оснащён надежным двух диапазонным двигателем который имеет мощность 0,85/1,5кВт.

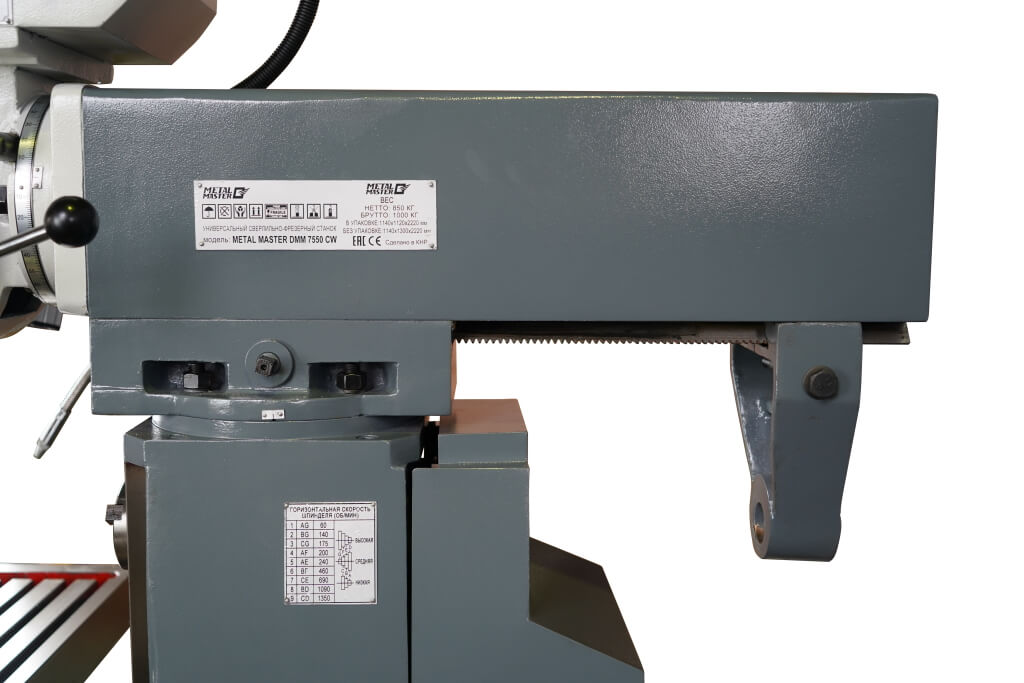

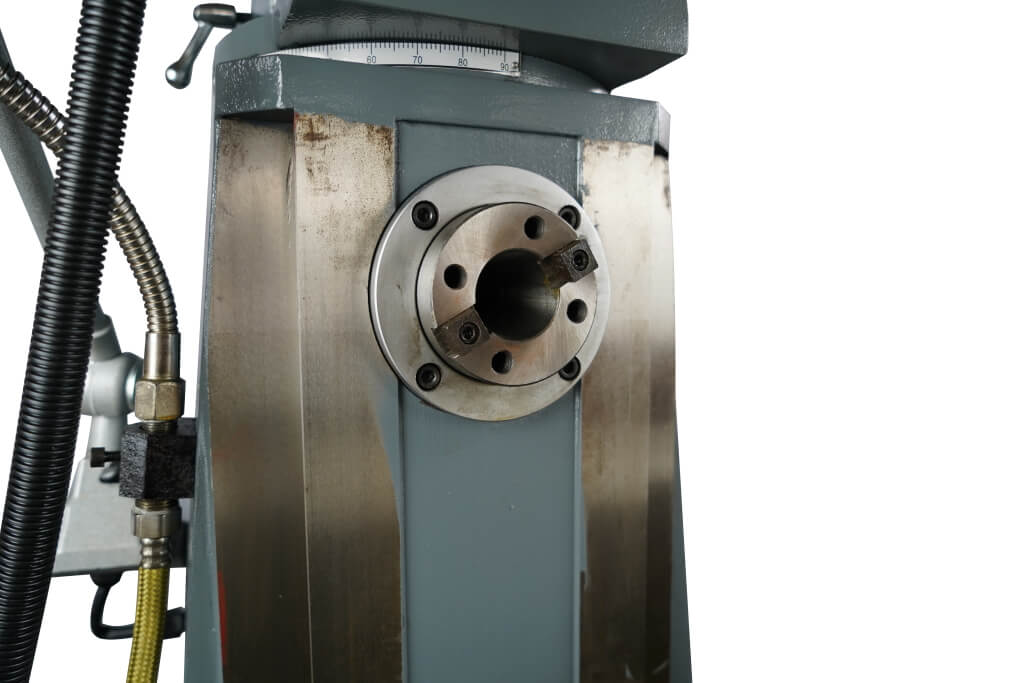

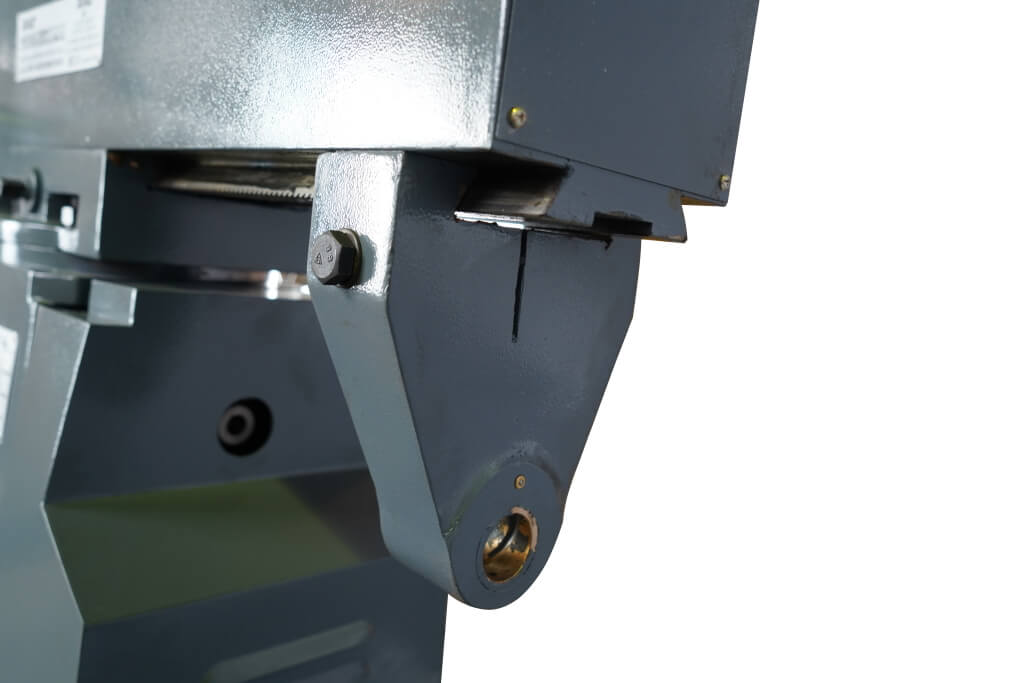

Станок оснащен горизонтальным шпинделем. На хобот устанавливается съемная подвеска для крепления оправки дисковой фрезы.

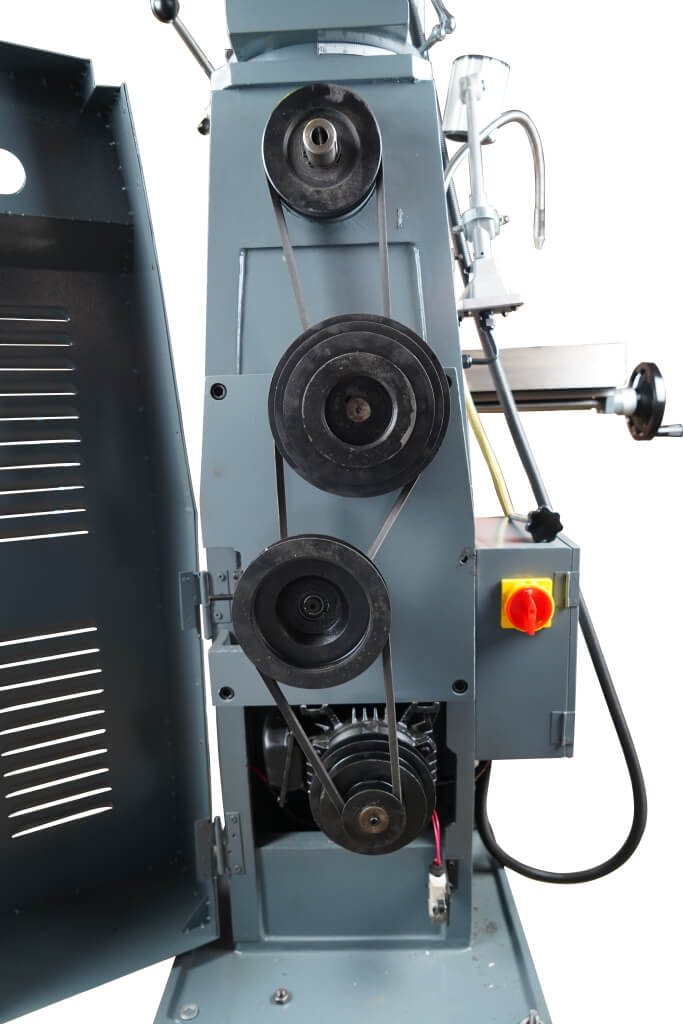

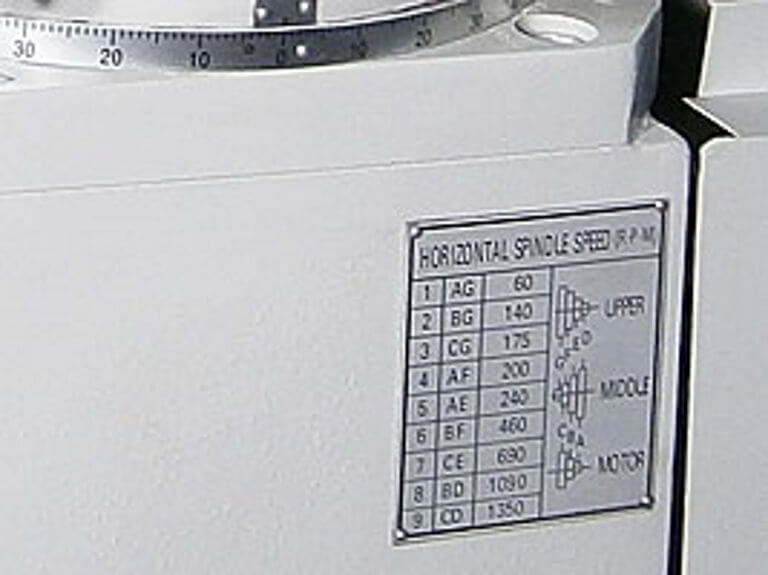

Переключение скоростей горизонтального шпинделя производится перестановкой клинового ремня на соответствующие шкивы. Таблица соответствия скоростей положению ремней расположена на станине фрезерного станка. Мощность горизонтального двигателя составляет 2,2 кВт
Вертикальный шпиндель снабжен звездчатой рукояткой быстрой подачи пиноли, у основания которой расположена легко читаемая миллиметровая линейка. На рукоятке расположен переключатель на микрометрическую подачу. Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

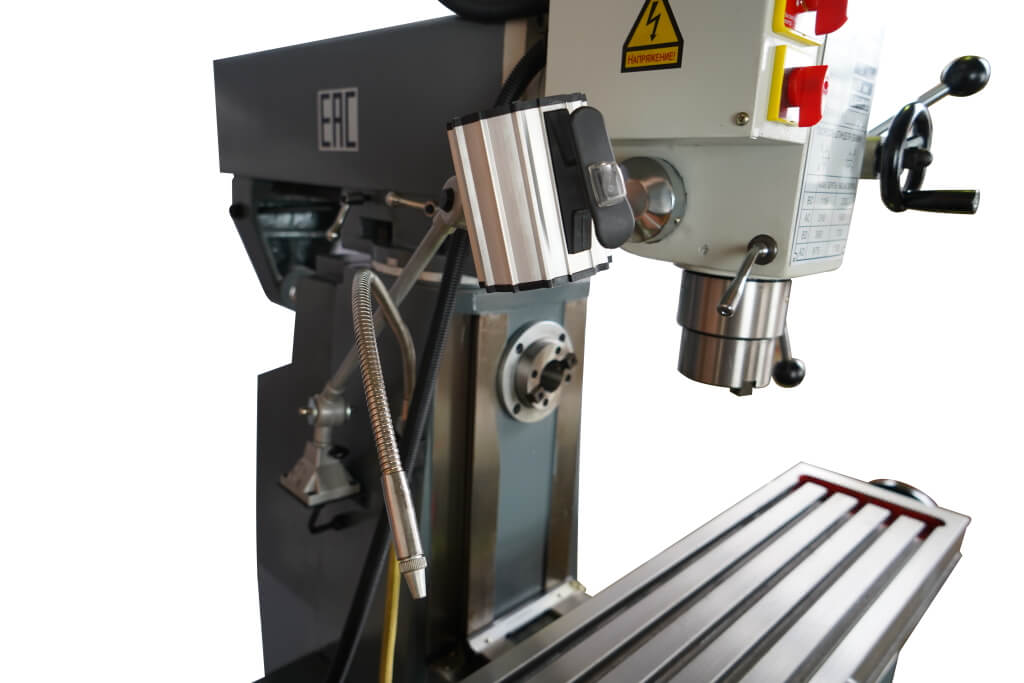

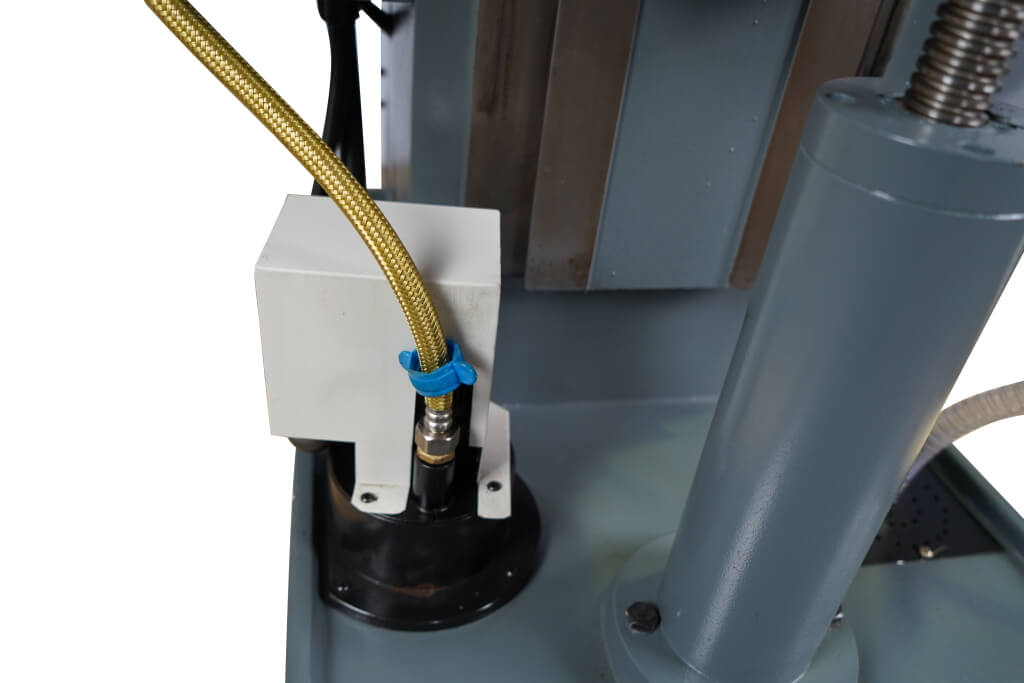

Рабочая область фрезерного станка MetalMaster DMM7550CW освещается встроенным светильником. Станок снабжен системой подачи СОЖ.

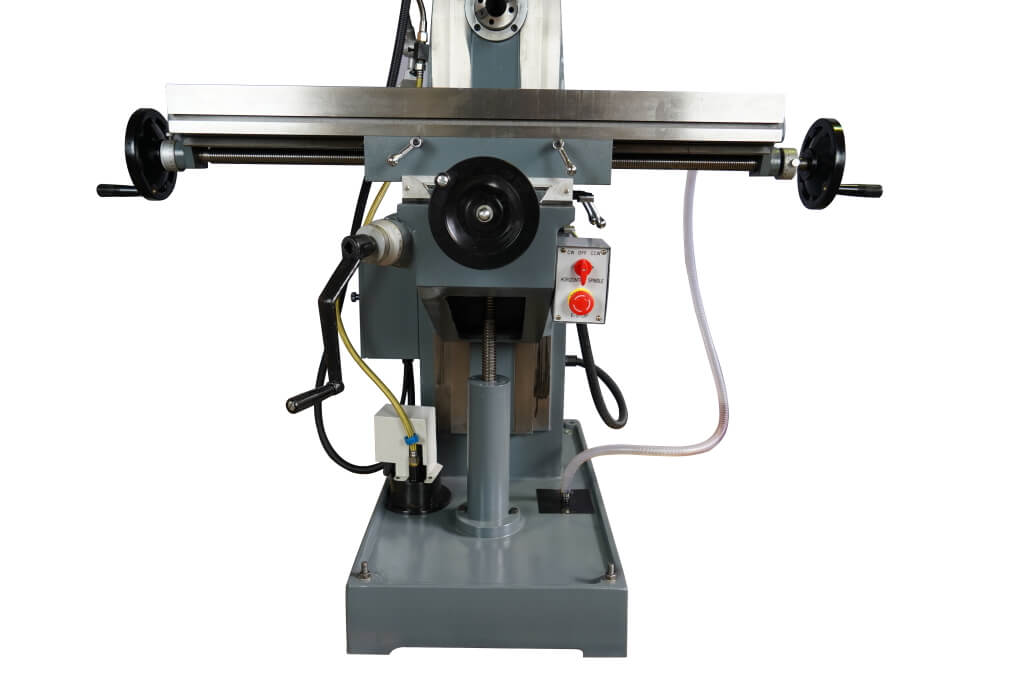

Рабочий стол фрезерного станка с «Т-образными» пазами перемещается вдоль осей X, Y, Z. Передвижение стола осуществляется по направляющим типа «ласточкин хвост». Положение стола по каждой оси фиксируется стопорными ручками.

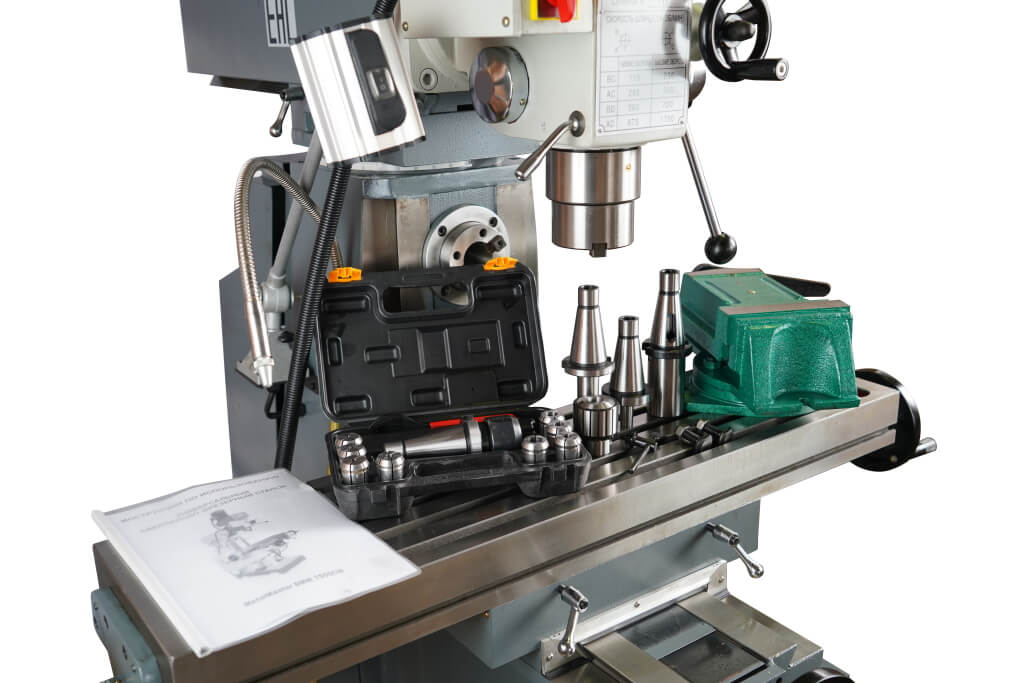

Стандартная комплектация станка: цанговый патрон, набор цанг, сверлильный патрон, тиски, станция СОЖ, станочный светильник, ключи и шестигранники, руководство на русском языке.
| , | |
| Конус шпинделя, | ISO 40 |
| Масса нетто/брутто, кг | 850/1000 |
| Расстояние от конца шпинделя до стола, мм | 0-350 |
| Расстояние от конца шпинделя до колонны, мм | 230-650 |
| Ход шпинделя, мм | 120 |
| Размер стола, мм | 1000х240 |
| Диапазон перемещения стола, мм | 600х230х350 |
| Максимальный диаметр сверления, мм | 50 |
| Максимальный диаметр горизонтального фрезерования, мм | 120 |
| Максимальный диаметр вертикального фрезерования, мм | 25 |
| Максимальная нарезаемая резьба, | М16 |
| Диапазон скоростей вертикального шпинделя об/мин, | 110-1760 (В) |
| Диапазон скоростей горизонтального шпинделя об/мин, | 38-1350 (Г) |
| Мощность вертикального двигателя, кВт | 0,85/1,5 (В) |
| Мощность горизонтального двигателя, кВт | 2,2 (Г) |
| Количество шпинделей, | 2 |
| Количество Т-пазов/ширина/расстояние, мм | 5/14/35 |
| Тип двигателя, | Асинхронный |
| Габаритные размеры в упаковке, мм | 1140х1120х2220 |
| Габаритные размеры станка, мм | 1140х1300х2200 |
