Metal Master MBF 30V
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультация

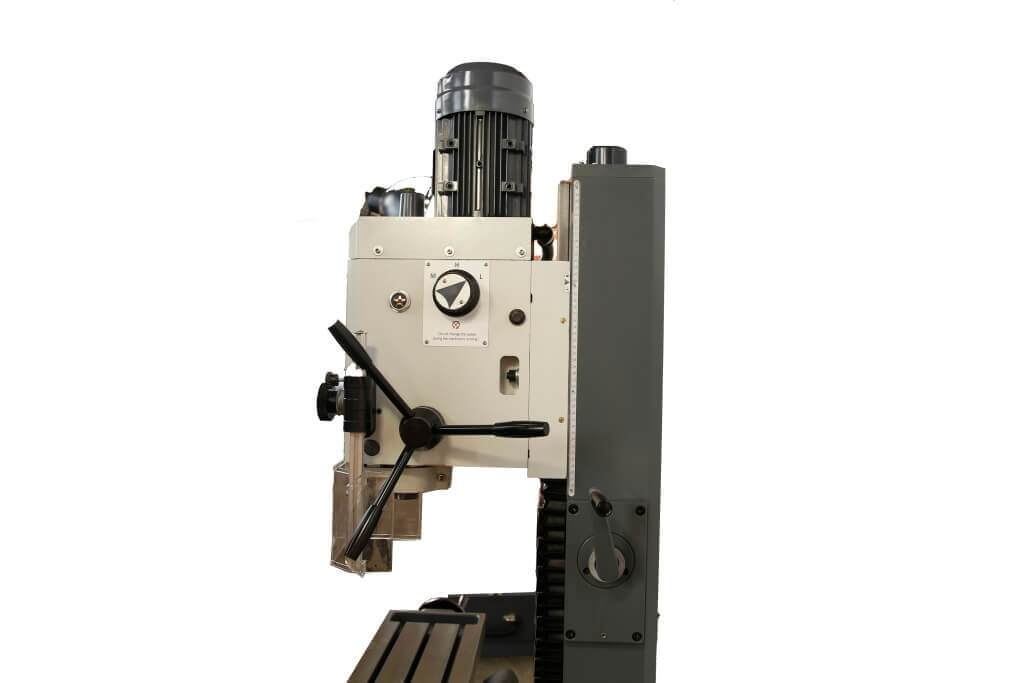

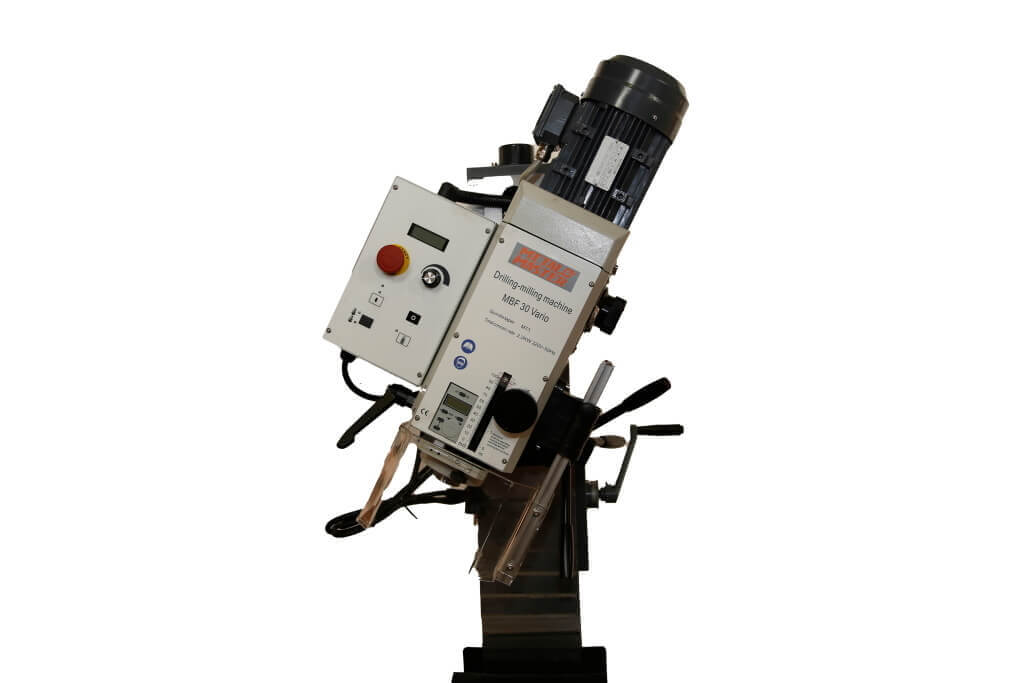

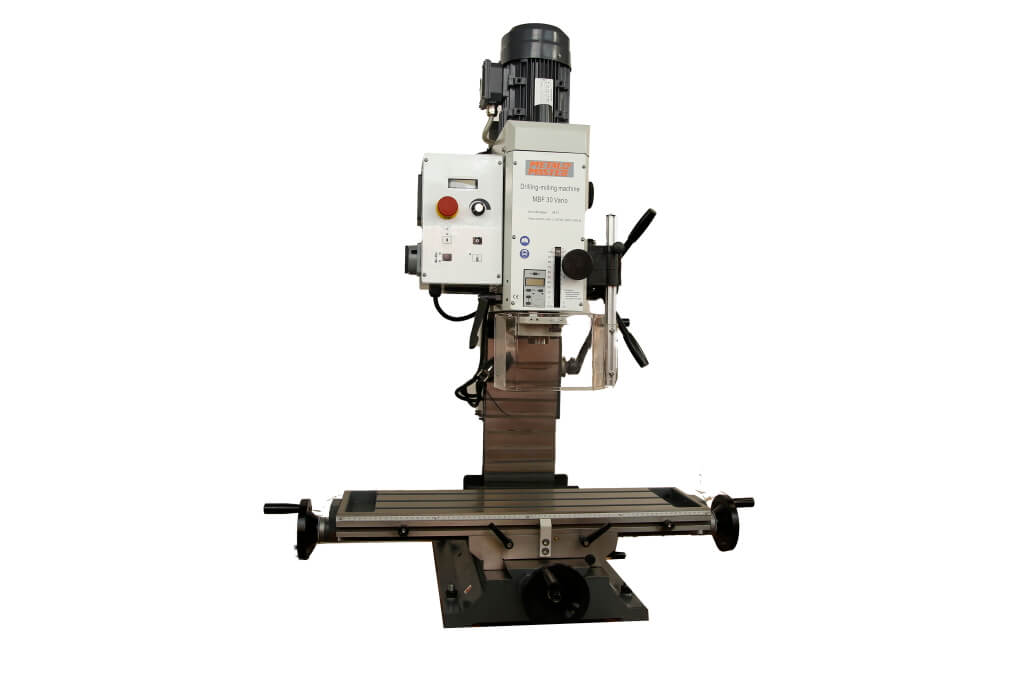

Общий вид фрезерной головы METAL MASTER MBF-30V.

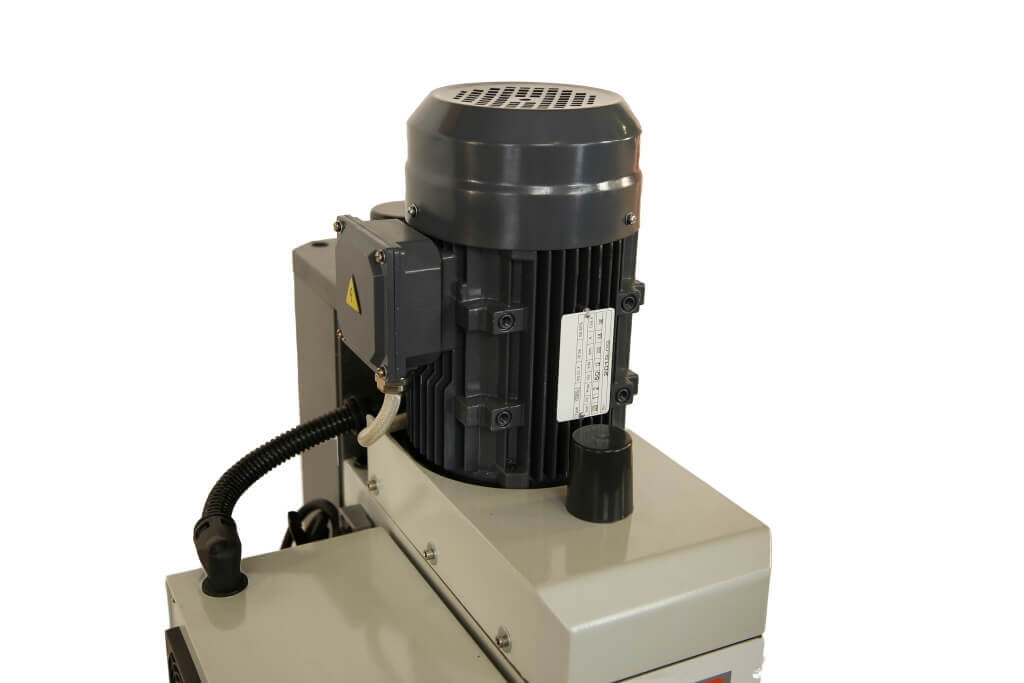

Станок оснащен электродвигателем мощностью 1.5кВт.
Привод главного движения станка реализует вращение шпинделя в трех диапазонах скоростей.

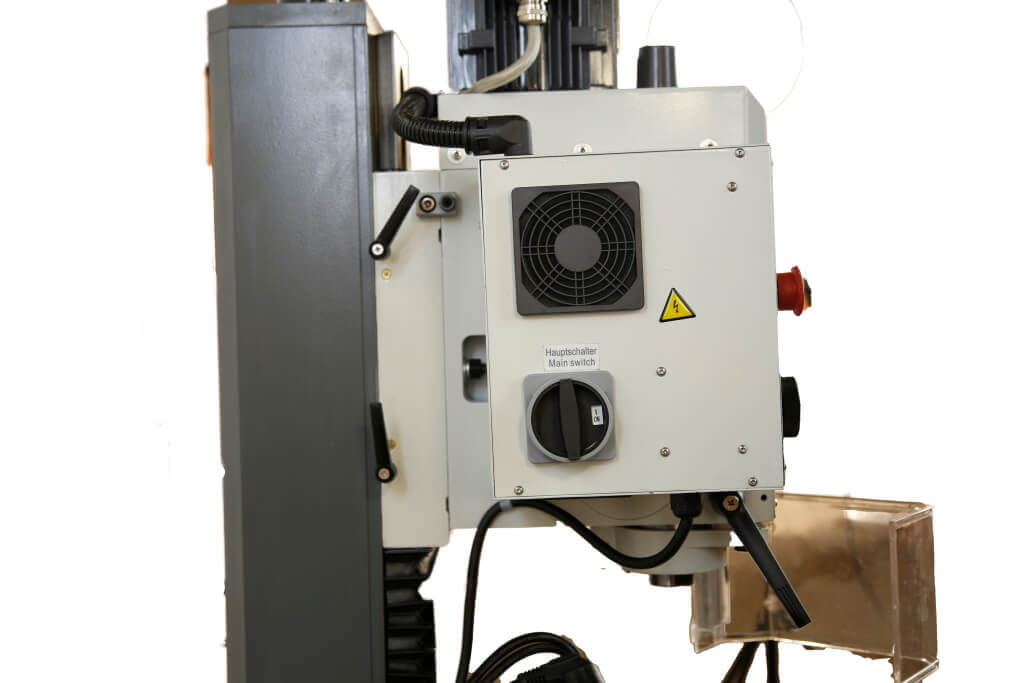

Система охлаждения и выключатель находится на фрезерной голове станка.
Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке

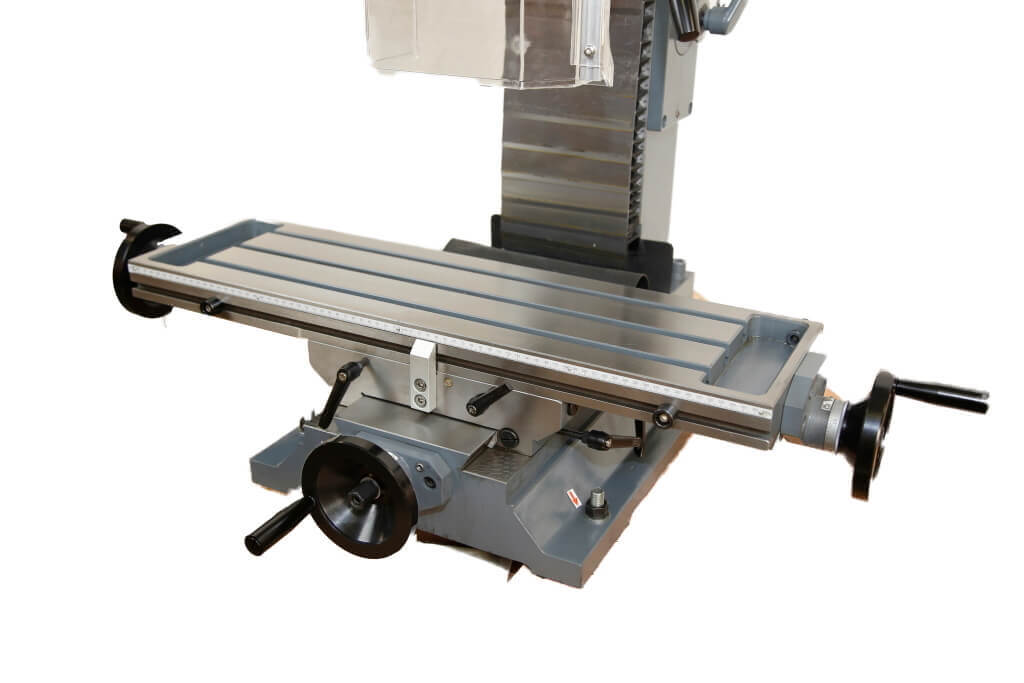

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».

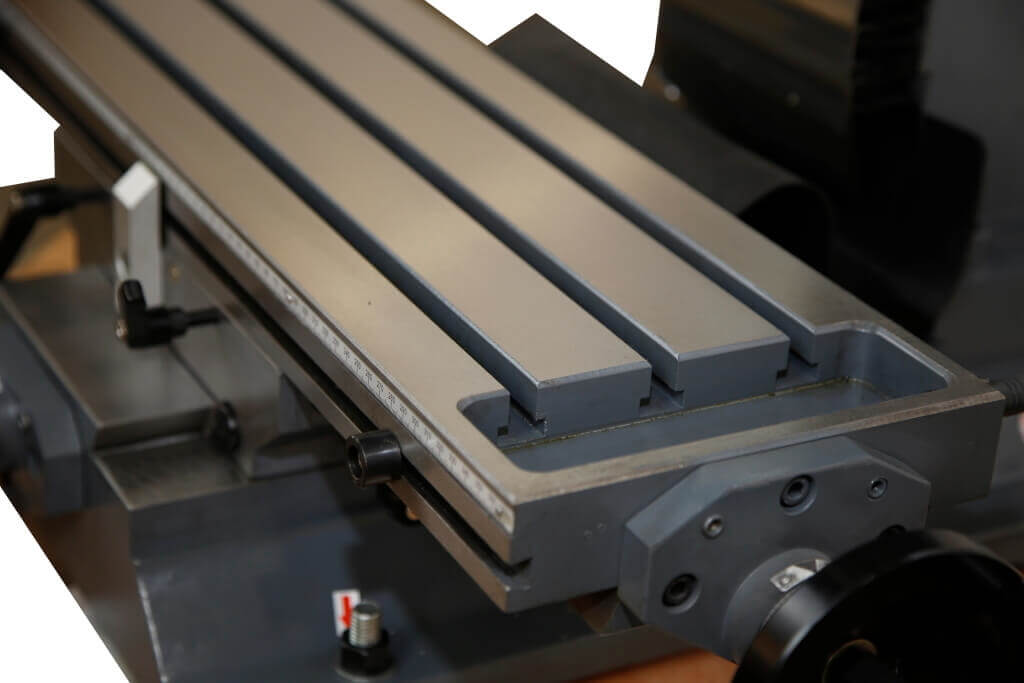

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования. Размер паза – 12мм.

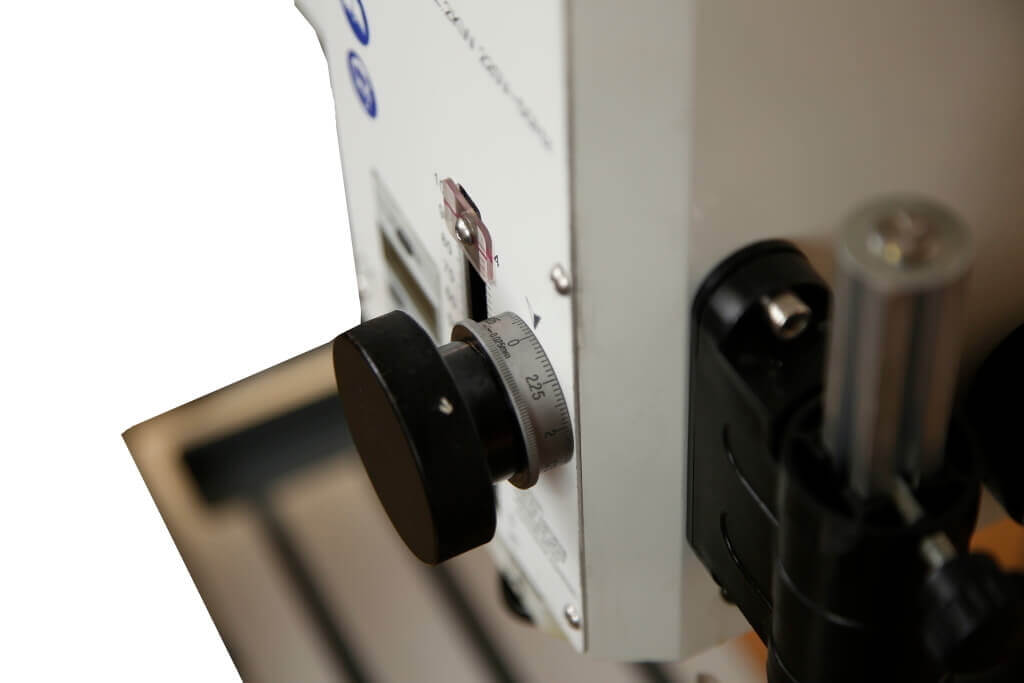

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом с ценой деления 0,025мм.

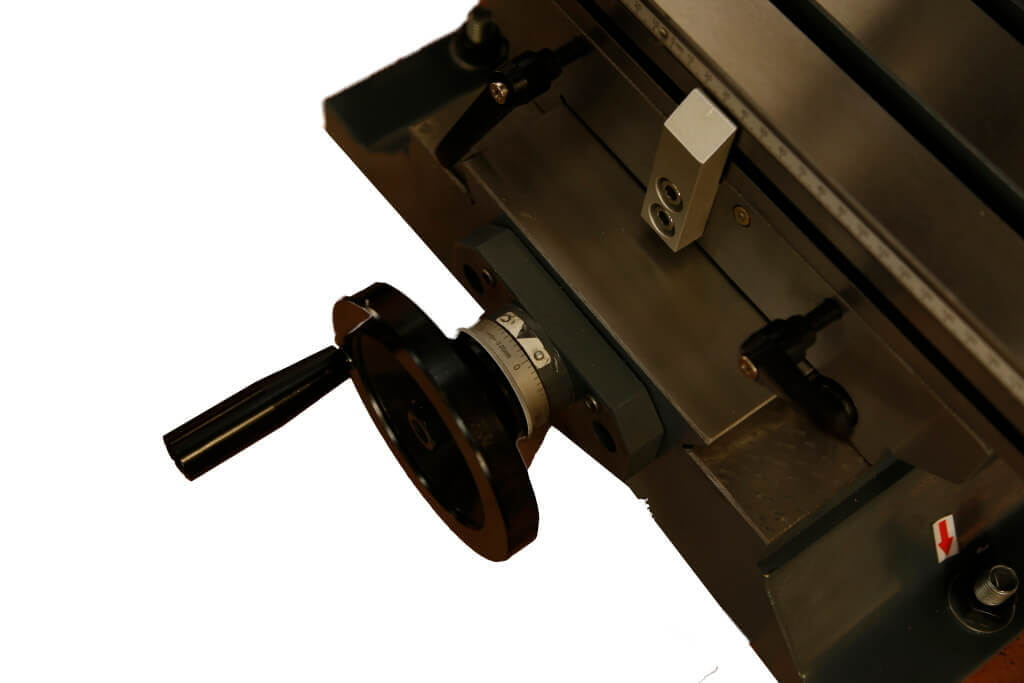

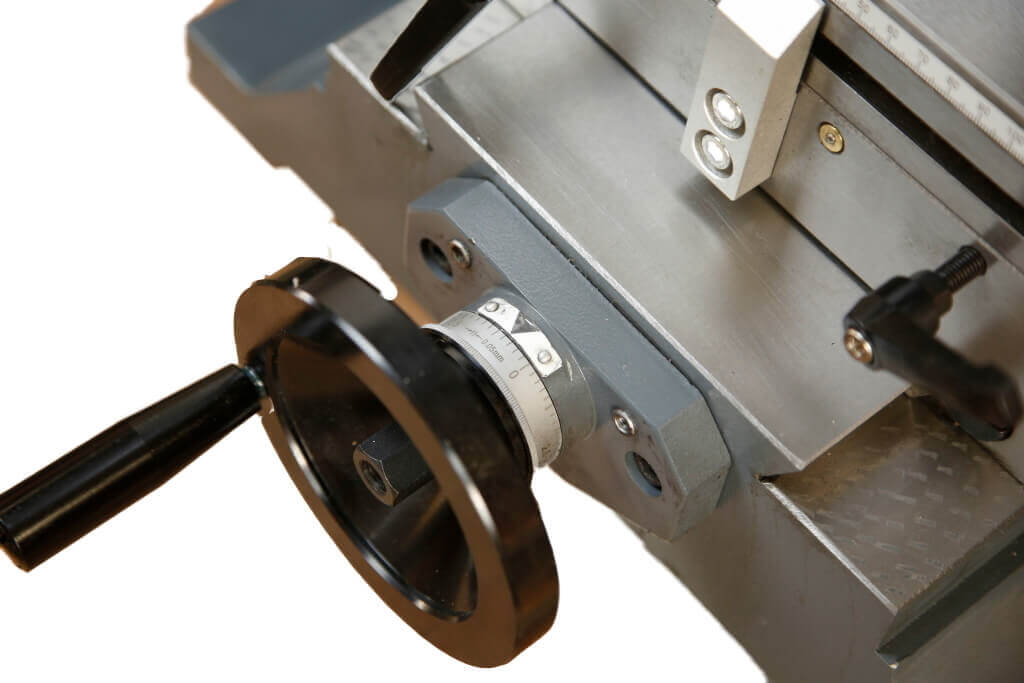

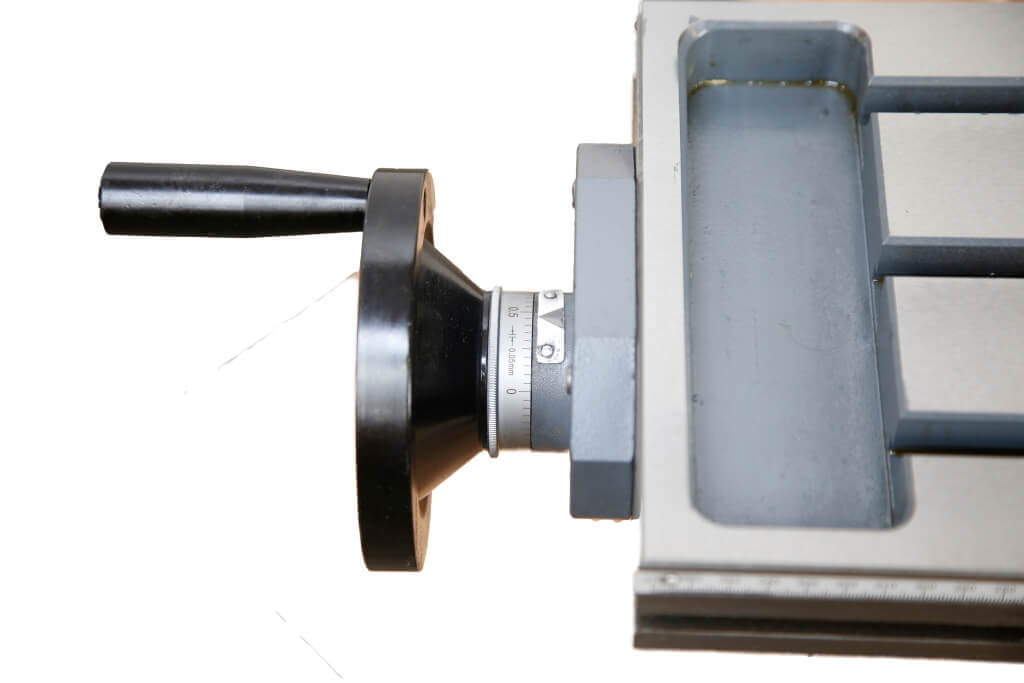

Все рукоятки оснащены четкими и удобными лимбами. Положение стола по каждой оси фиксируется стопорными ручками. Цена деления либма продольной и поперечной подачи – 0,05мм.

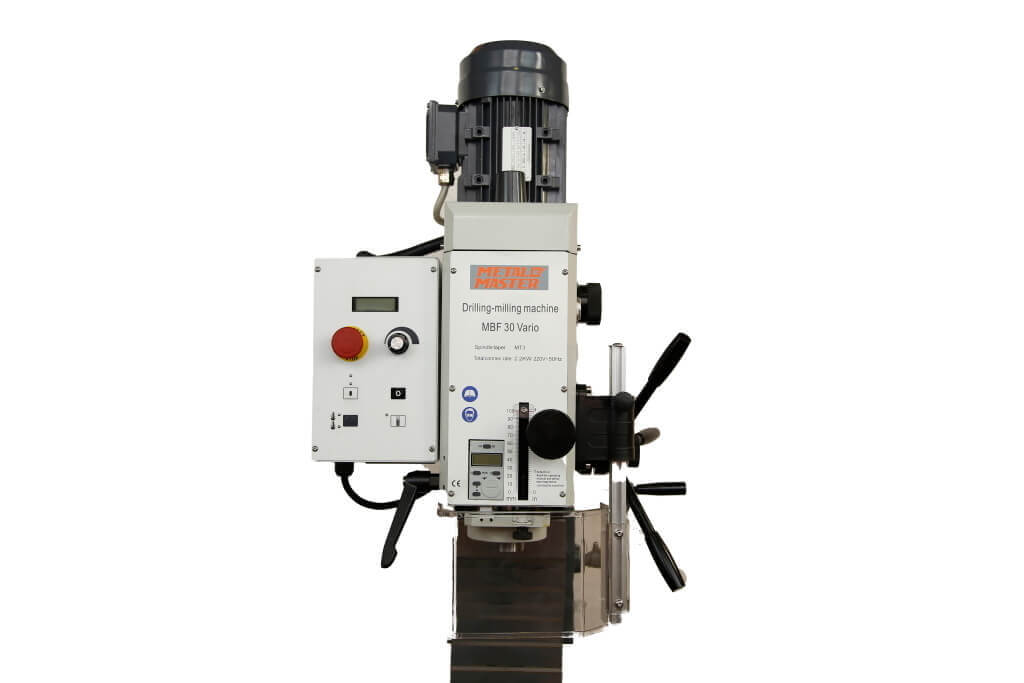

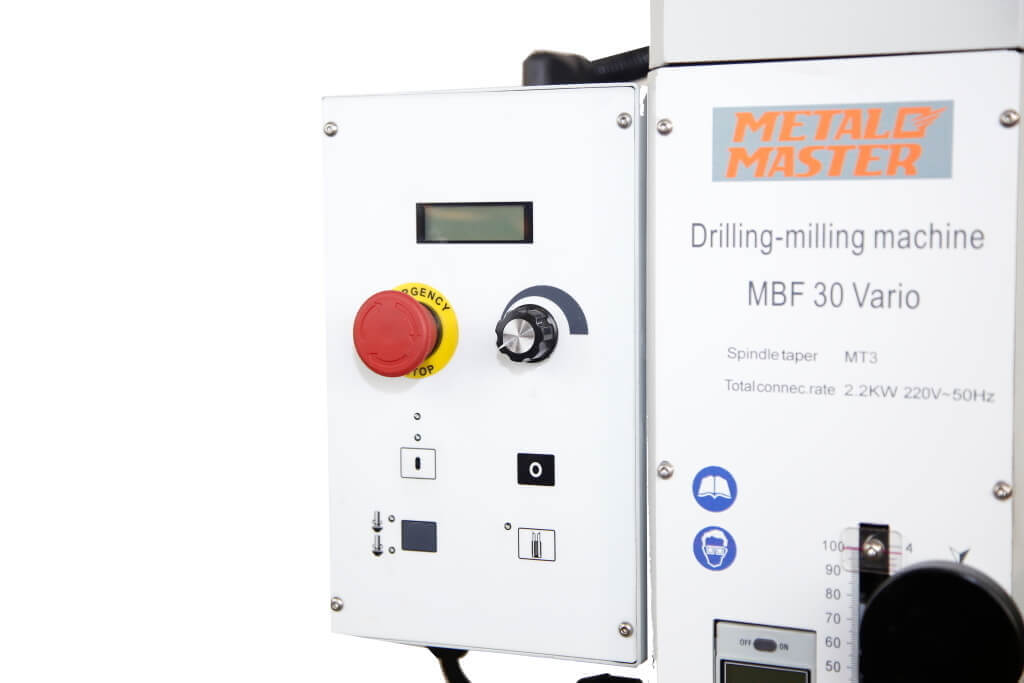

Панель управления фрезерной головкой оснащена цифровым индикатором оборотов шпинделя.

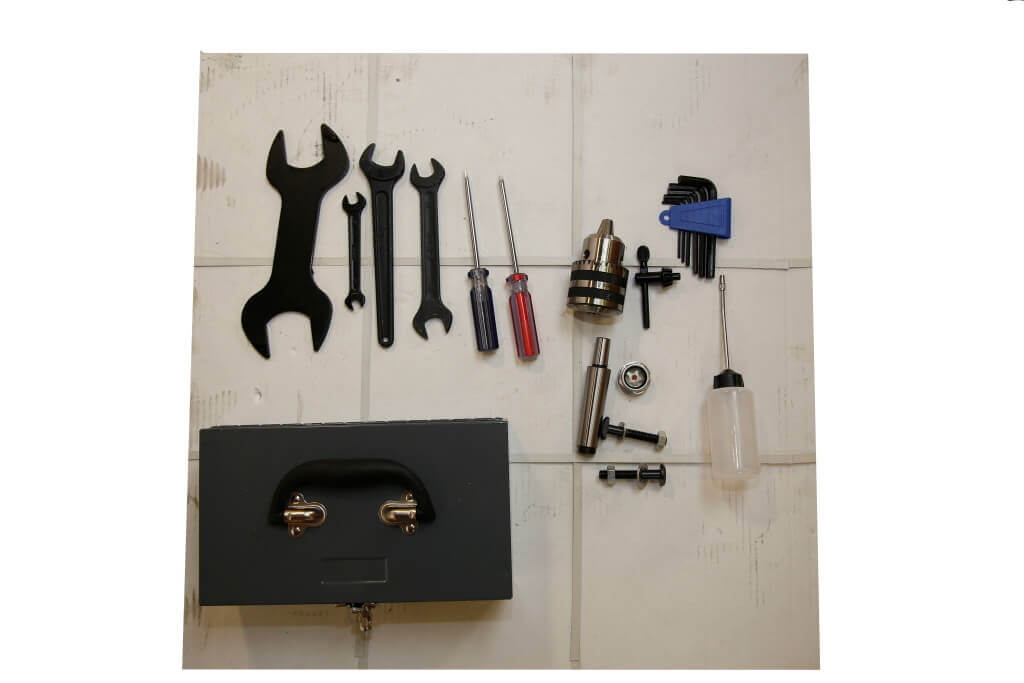

В ЗИП входят комплект инструмента для обслуживания и инструкция.

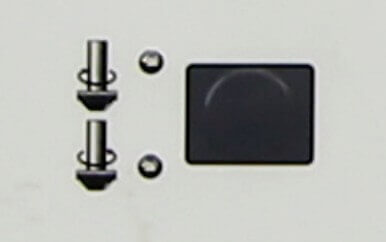

Станок оснащен функцией автоматического резьбонарезания, кнопка включения которой находится на главной панели управления.
Для изготовления изделий с высокой степенью повторяемости станок оснащен ограничителем глубины сверления.
Конструкция станка предоставляет возможность поворота шпинделя на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.
Механизмы станка позволяют нарезать резьбу в полуавтоматическом режиме, а также контролировать глубину сверления.
Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и имеют «масляные карманы» для смазки
Станок имеет автоматический режим сверления и режим резьбонарезания.
Высокая точность обработки
- Шпиндель станка монтируется на специальных роликовых подшипниках, что обеспечивает радиальное биение шпинделя менее 15 мкм.
- Привод главного движения станка реализует вращение шпинделя в трех диапазонах скоростей 80 до 1100 об/мин, от 160 до 1700 об/мин и от 320 до 3100 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка.
- Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки.
- Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт.
Эргономичная конструкция
- Маховик холостого хода пиноли выполнен в форме трехлучевой звезды.

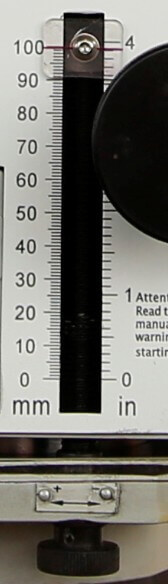

- Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе.

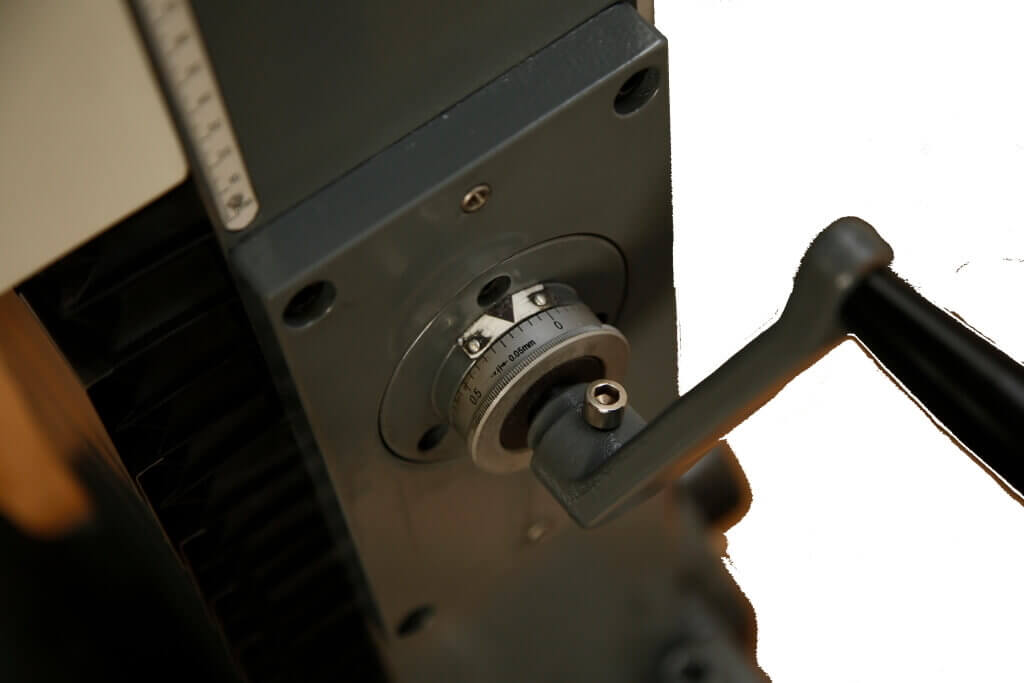

- Ходовой винт снабжен легко читаемым лимбом с миллиметровой шкалой.
- Фиксатор положения пиноли.
- Защита направляющей по оси Z выполнена из нержавеющей стали.
- Регулируемый по высоте защитный экран с концевым выключателем обеспечивает максимальную защиту от вылетающей стружки на высокой скорости.
- Опциональная массивная стальная подставка отлично гасит вибрации и обеспечивает высокое качество обработки.
