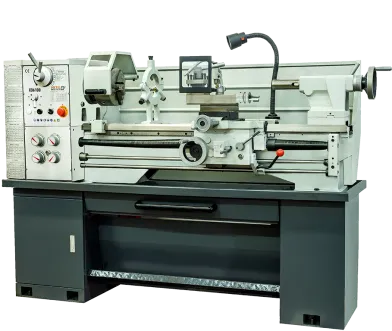

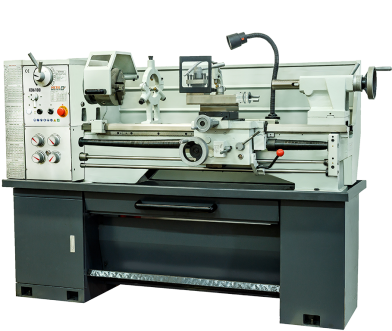

Токарно-винторезный станок Metal Master X36100
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультация
Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания.
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
Модель оснащена трехкулачковым патроном диаметром 200 мм и эргономичной защитой со смотровым окошком.
Внутренний диаметр шпинделя составляет 52 мм.
Все рукоятки оснащены четкими и удобными лимбами.
Вылет пиноли задней бабки – 100 мм.
На ходовой винт смонтирован защитный кожух для защиты от стружки.
Все подвижные части станка оснащены тавотницами.
Для удобства нарезания резьбы станок оснащен 12-позиционным резьбоуказателем.
Metal Master X36100 оснащен выдвижным поддоном для быстроты и удобства чистки станка после работы.
В электроцепи станка предусмотрена ручка аварийного отключения.
Четырехкулачковый патрон с независимым перемещением кулачков входит в базовый комплект поставки станка.
Станок «в базе» комплектуется подвижным и неподвижным люнетами.
В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4 и сменные шестерни для гитары.
Metal Master X36100 – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.
Высокие технические характеристики, большие массогабаритные размеры станка вкупе с его эргономичностью, открывают для потребителя широкие возможности при эксплуатации.
В стандартную комплектацию станка входят:
- Система подачи СОЖ;
- Патрон трехкулачковый 200 мм;
- Патрон четырехкулачковый 200 мм;
- Люнет подвижный;
- Люнет неподвижный;
- 2 упорных центра МК №6;
- Переходник с МК 6 на МК 4;
- Сменные шестерни гитары;
- Обратные кулачки - 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Светильник;
- Защитный экран резцедержателя;
- Резьбоуказатель;
- Четырехпозиционный резьбодержатель;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Руководство пользователя.
| , | |
| Макс. диаметр над станиной, | Ø 360 |
| Макс. диаметр над выемкой в станине, | Ø 502 |
| Макс. диаметр над поперечными салазками, | Ø 224 |
| Расстояние между центрами, | 1015 |
| Диаметр отверстия шпинделя, | 52 |
| Количество передач, | 8 |
| Диапазон скоростей шпинделя, | |
| Торец шпинделя, | D1-5 |
| Конус отверстия шпинделя, | MT 6 |
| Конус шпинделя задней бабки, | MT 4 |
| Макс. ход поперечных салазок, | 170 |
| Макс. ход верхней салазки, | 95 |
| Макс. ход шпинделя задней бабки, | 100 |
| Максимальная сечение резца, | 20х20 |
| Автоматическая продольная подача, | 0,052-1,392 /об, 32 вида |
| Автоматическая поперечная подача, | 0,014-0,380 /об, 32 вида |
| Диапазон нарезаемых метрических резьб, | 0.4-7 /об, 26 видов |
| Диапазон нарезаемых дюймовых резьб, | 4-56 ниток/дюй, 34 вида |
| Мощность двигателя, | 1,5 |
| Напряжение питания, | 380 В, 50 Гц |
| Габаритные размеры (ДхШхВ), | 1930х760х1580 |
| Вес нетто, | 645 |
| Расстояние между направляющими, | 187 |
