Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

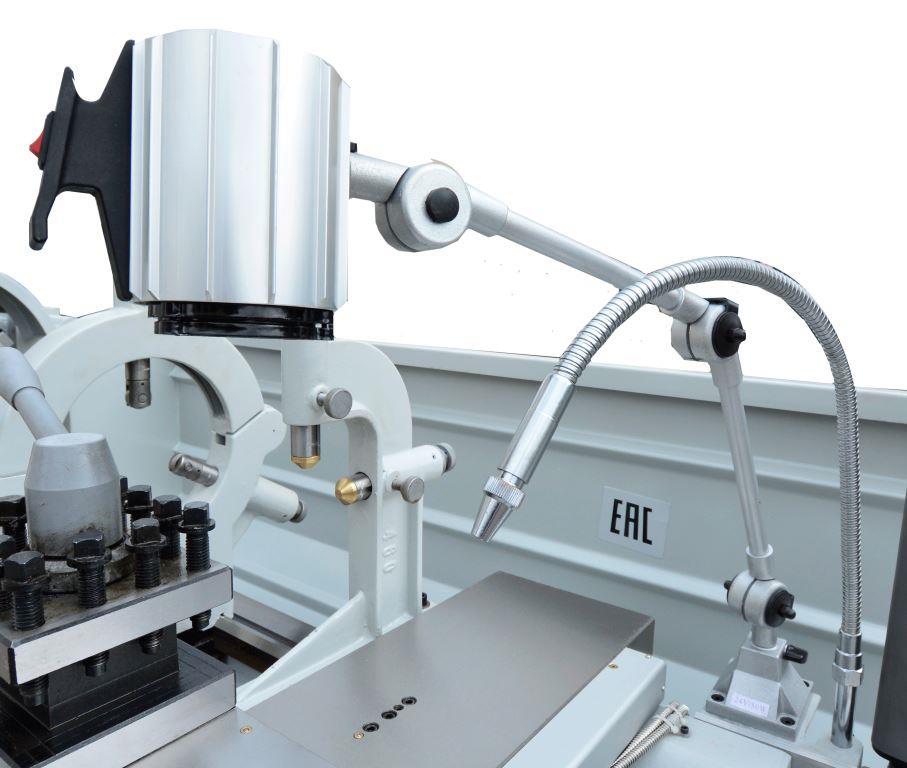

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
Модель оснащена трехкулачковым патроном диаметром 315 мм с обратными кулачками в комплекте.
Внутренний диаметр шпинделя составляет 80 мм.

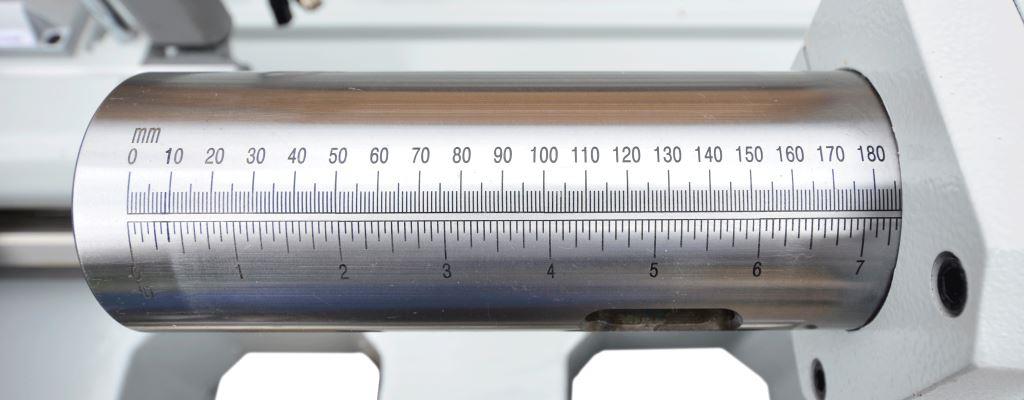

Вылет пиноли задней бабки – 180 мм.

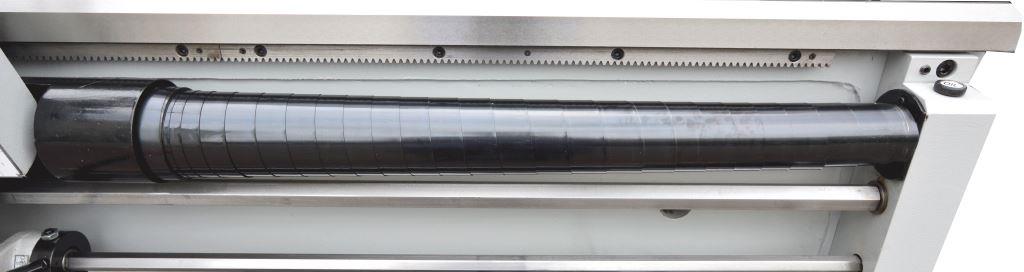

На ходовой винт смонтирован защитный кожух для защиты от стружки.

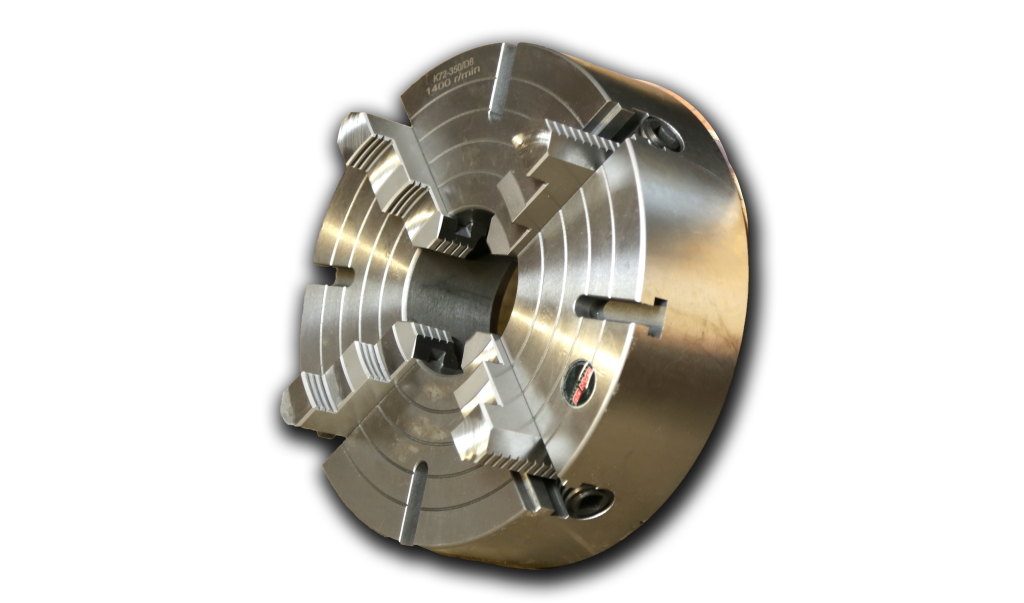

Четырехкулачковый патрон диаметром 350 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.
Все подвижные части станка оснащены тавотницами.

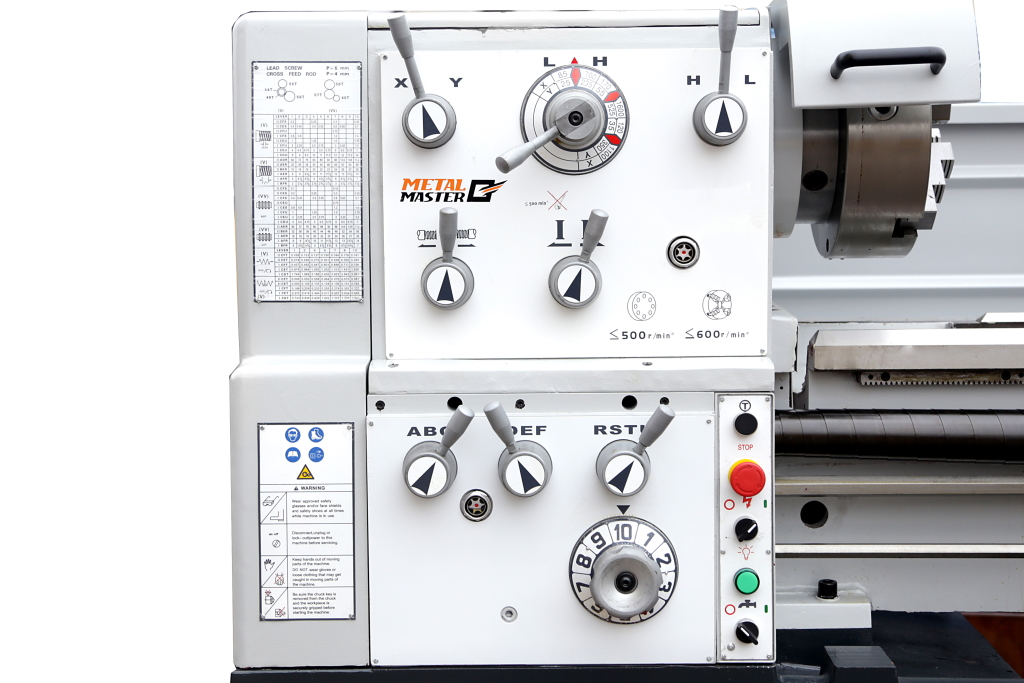

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

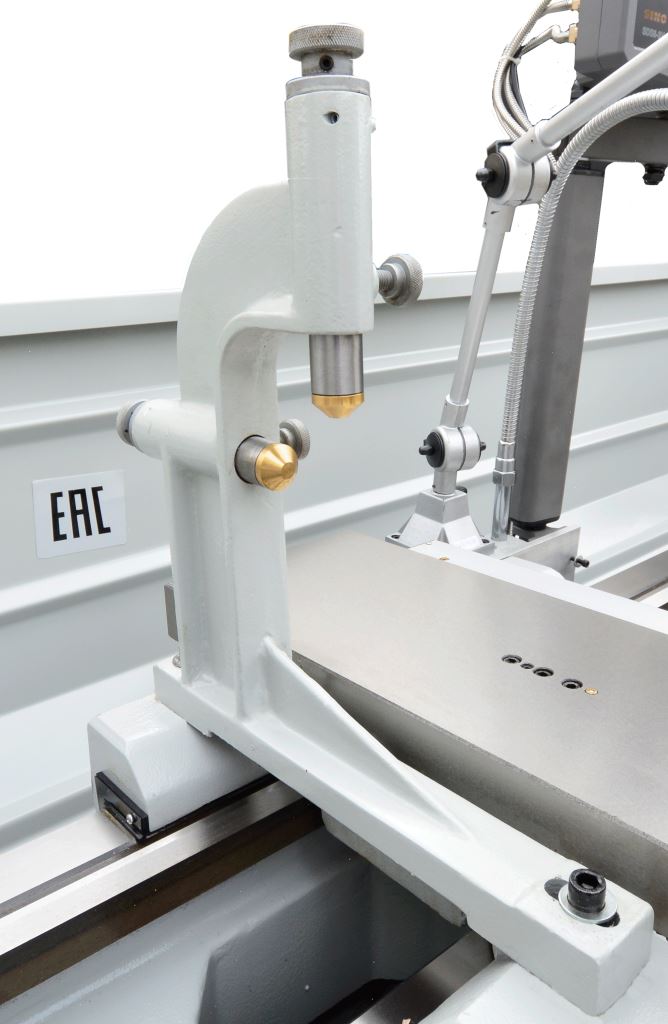

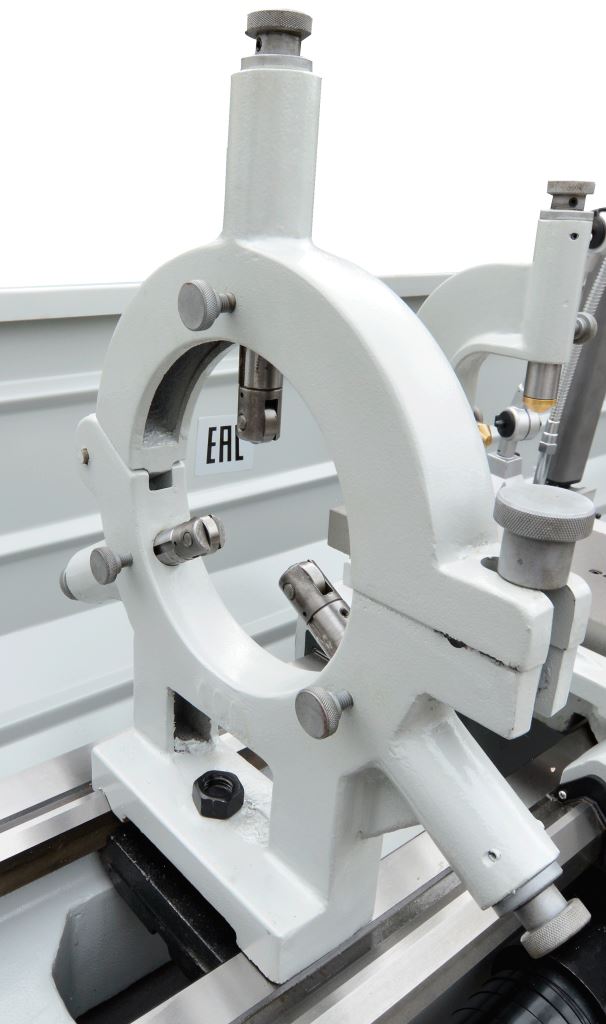

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

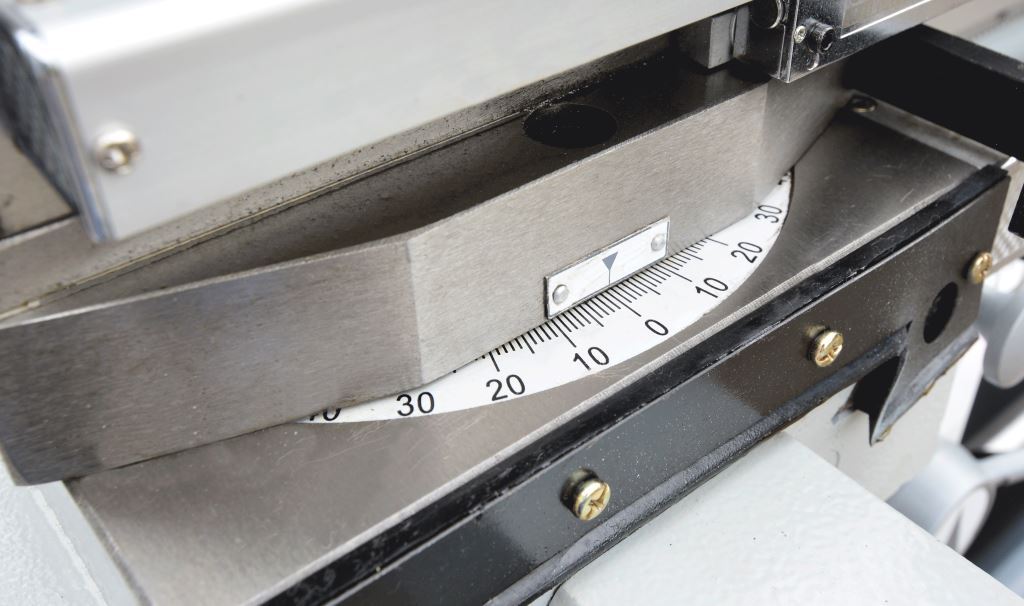

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°
Все рукоятки оснащены четкими и удобными лимбами.
Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.
Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

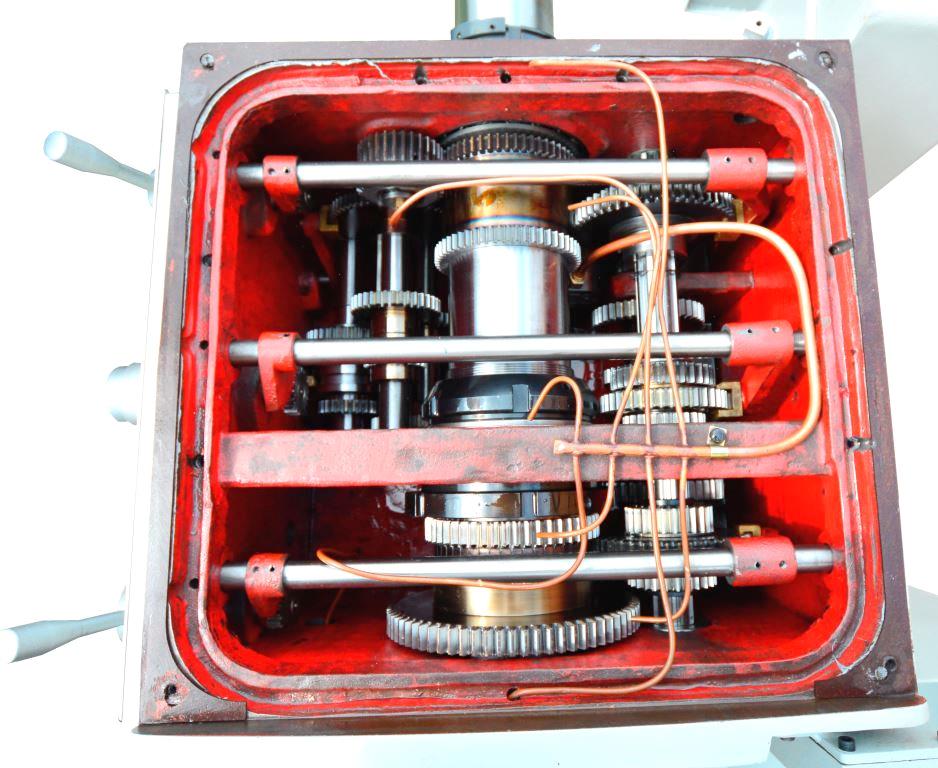

В 12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах. Для повышения долговечности коробки передач ко всем шестеренкам и подшипникам подведены масленые трубки.
Станок оснащен функцией быстрого перемещения суппорта.

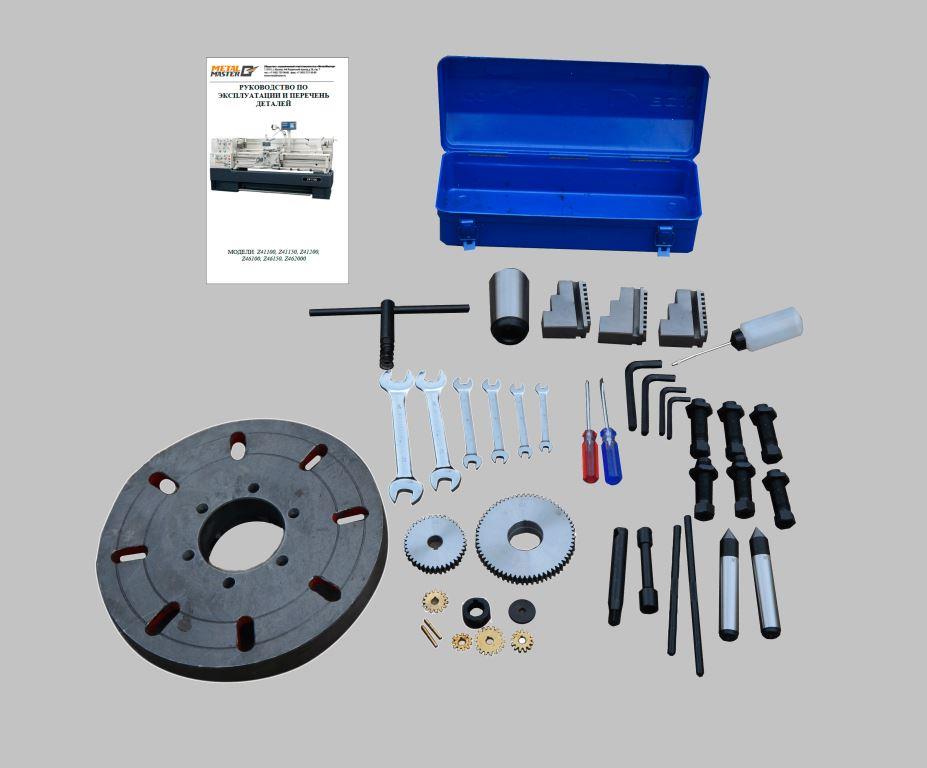

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №5, конус-переходник с МТ-7 на МТ-5, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.

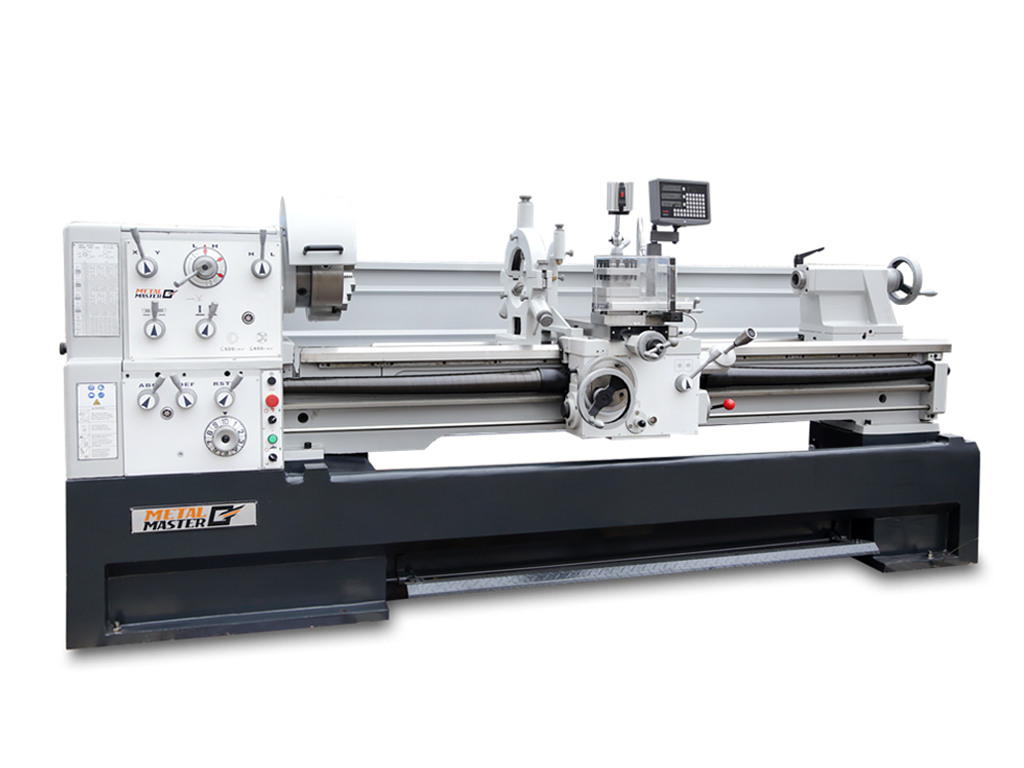

Metal Master Z56200 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб
В стандартную комплектацию станка входят:
- Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
- Система подачи СОЖ;
- Патрон трехкулачковый 315 + обратные кулачки;
- Патрон четырехкулачковый 350 мм;
- Планшайба 450 мм;
- Люнет подвижный;
- Люнет неподвижный;
- Обратные кулачки - 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Светильник;
- Защитный экран резцедержателя;
- Руководство пользователя.
| , | |
| Макс. диаметр над станиной, | Ø 560 |
| Макс. диаметр над выемкой в станине, | Ø 785 |
| Макс. диаметр над поперечными салазками, | Ø 305 |
| Расстояние между центрами, | 2000 |
| Диаметр отверстия шпинделя, | 80 |
| Количество передач, | 12 |
| Диапазон скоростей шпинделя, | |
| Конус отверстия шпинделя, | MT7 |
| Торец шпинделя, | D1-8 |
| Макс. ход поперечных салазок, | 326 |
| Макс. ход верхней салазки, | 130 |
| Ширина станины, | 350 |
| Максимальная сечение резца, | 25х25 |
| Автоматическая продольная подача, | 0.112-3.133 /об |
| Автоматическая поперечная подача, | 0.038-1.065 /об |
| Диапазон нарезаемых метрических резьб, | 0.2-14 /об (47 типов) |
| Диапазон нарезаемых дюймовых резьб, | 2-112 ниток/дюй (60 типов) |
| Диапазон нарезаемых модульных резьб, | 0.1-7 МР (34 типа) |
| Диапазон нарезаемых питчевых резьб, | 4-112 DP (50 типов) |
| Мощность двигателя, | 7,5 |
| Напряжение питания, | 380 В, 50 Гц |
| Габаритные размеры станка (ДхШхВ), | 3350х1150х1460 |
| Габаритные размеры упаковки (ДхШхВ), | 3400x1150x1740 |
| Вес нетто/брутто, | 2670/3070 |
| Конус пиноли задней бабки, | MT 5 |
| Макс. ход пиноли задней бабки, | 180 |
| Диаметр пиноли задней бабки, | 75 |
