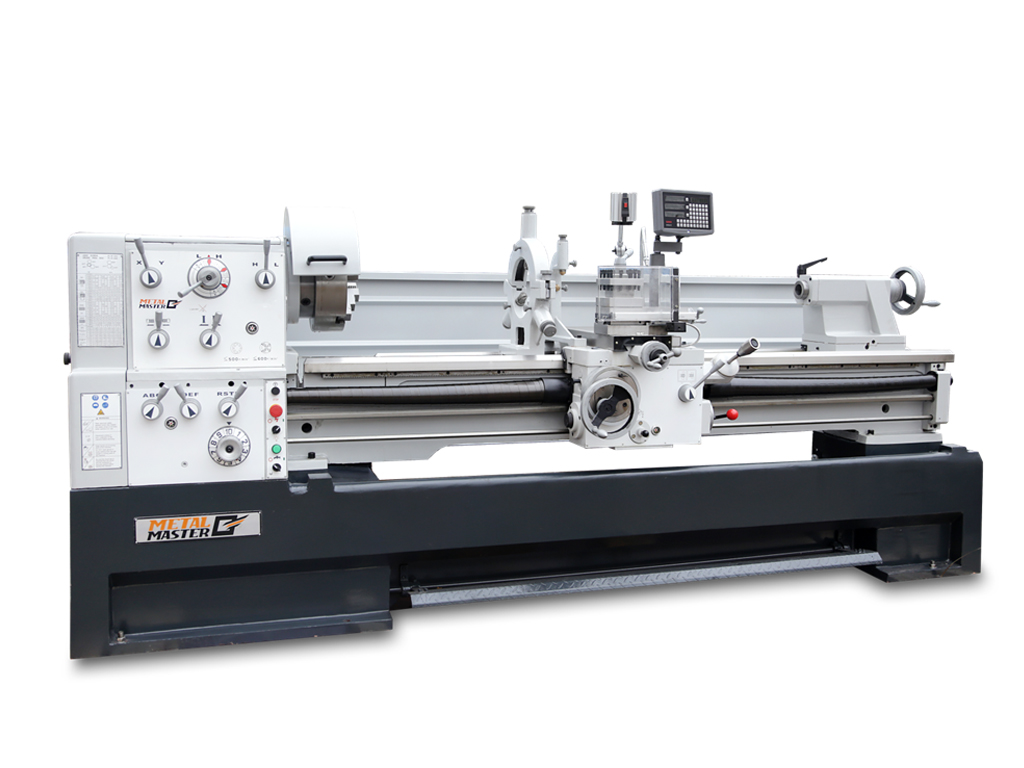

Токарно-винторезный втанок Metal Master Z46100 DRO RFS
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияMetal Master Z46100 DRO RFS – это универсальный токарно-винторезный станок c быстрым перемещением суппорта, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
В стандартную комплектацию станка входят:
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

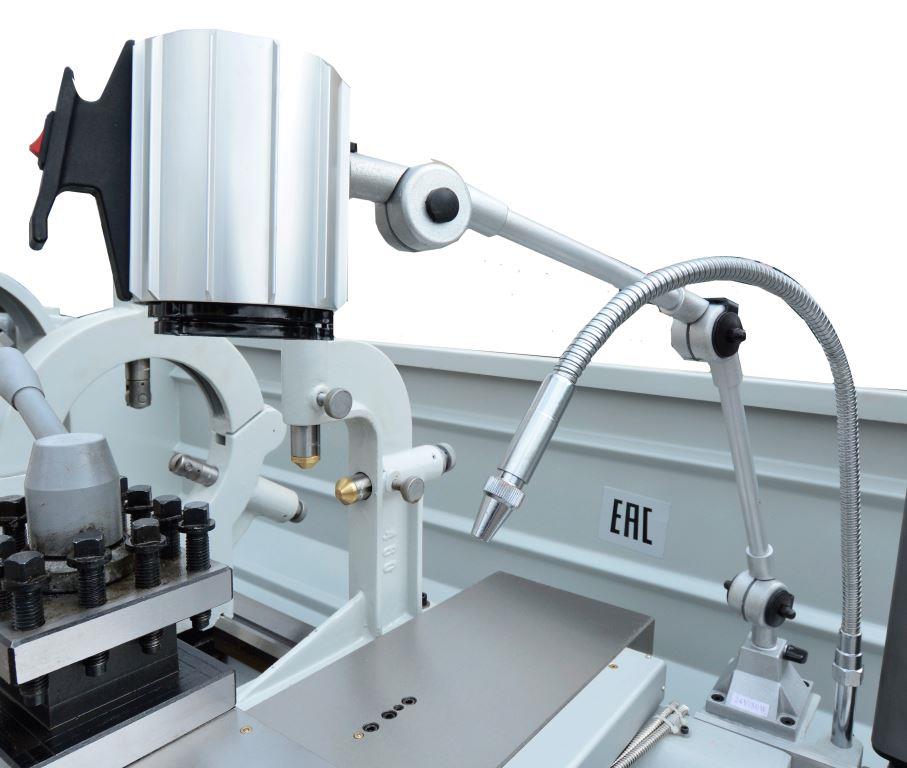

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.
Внутренний диаметр шпинделя составляет 58 мм.

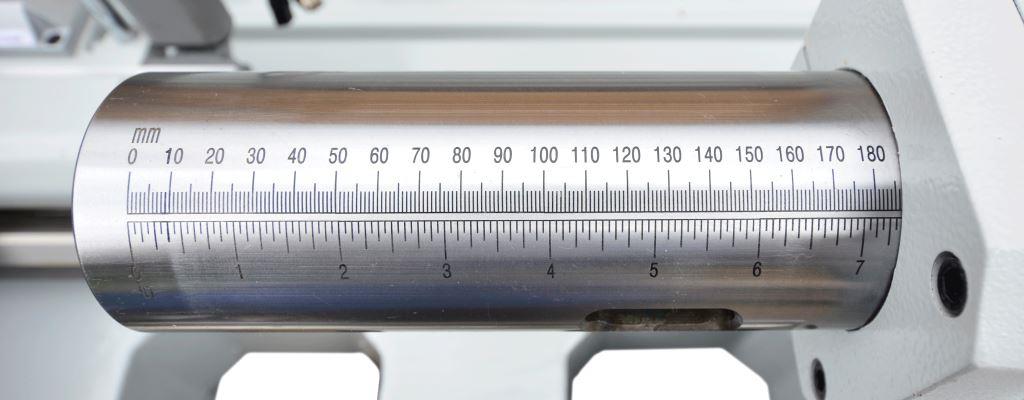

Вылет пиноли задней бабки – 128 мм.

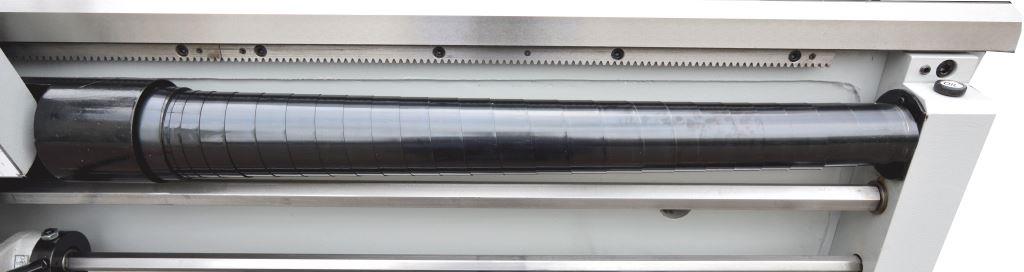

На ходовой винт смонтирован защитный кожух для защиты от стружки.

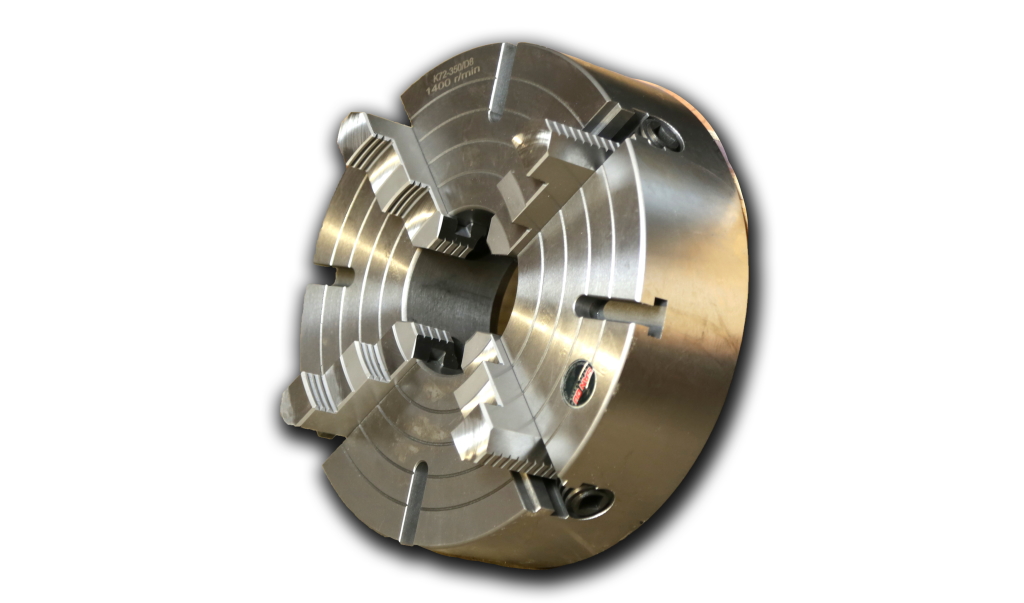

Четырехкулачковый патрон диаметром 300 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.
Все подвижные части станка оснащены тавотницами.

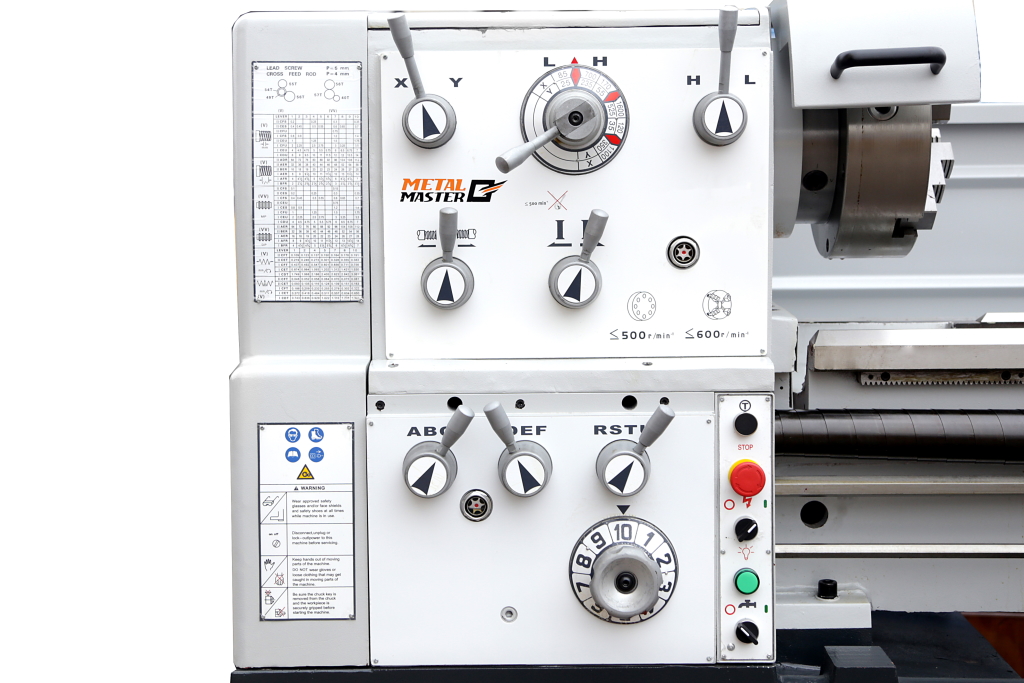

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

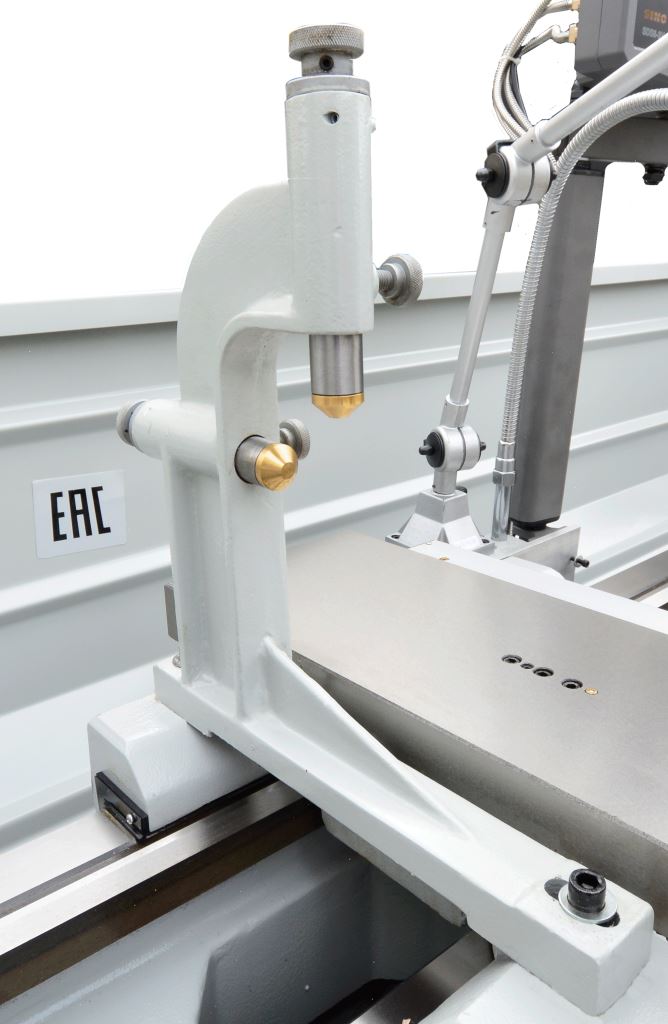

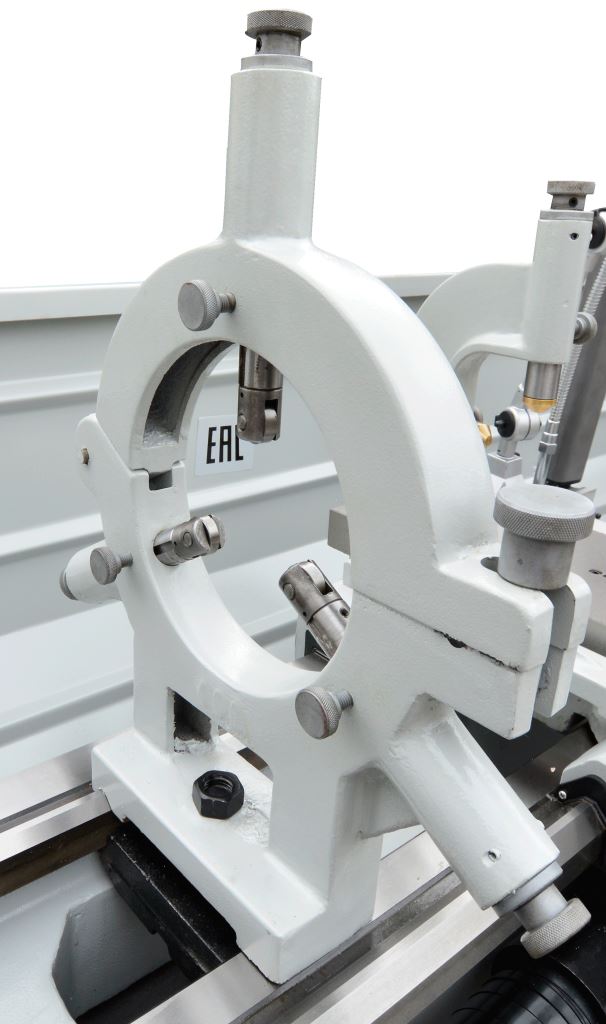

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

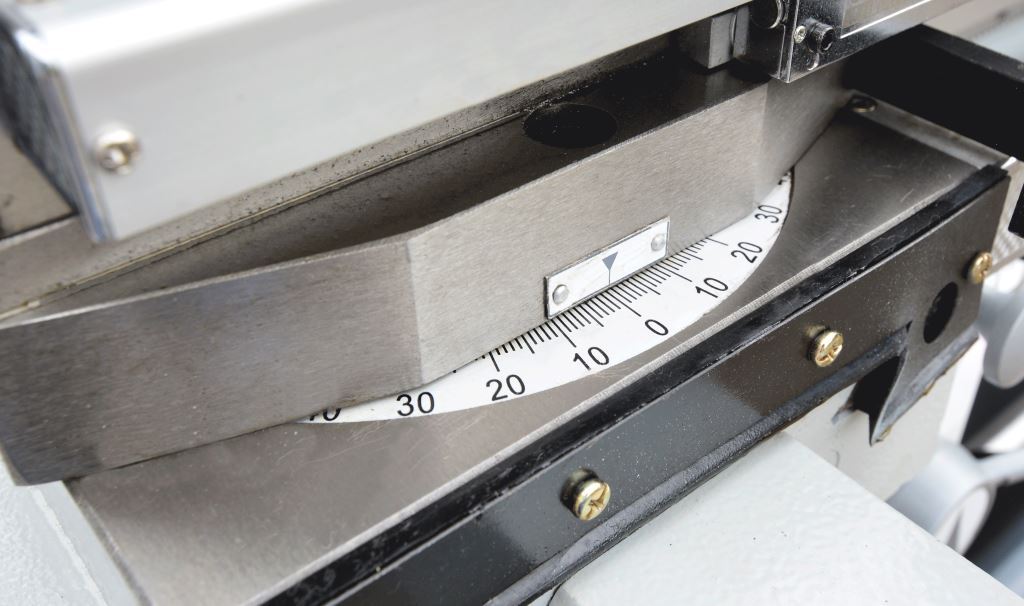

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°
Все рукоятки оснащены четкими и удобными лимбами.
Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.
Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

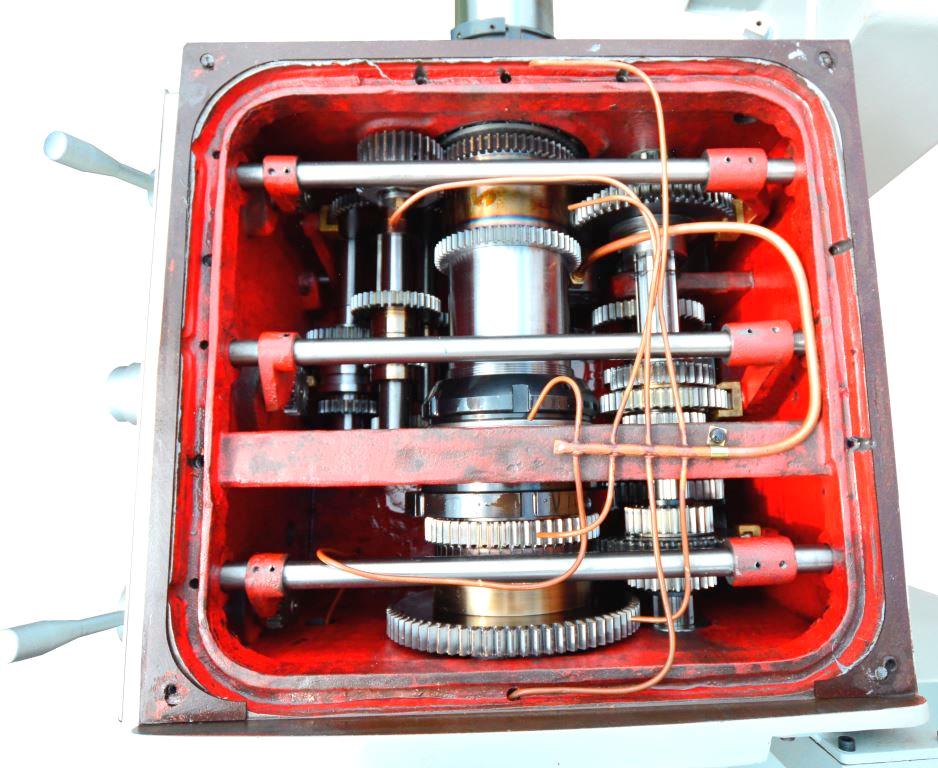

12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
Станок оснащен функцией быстрого перемещения суппорта.

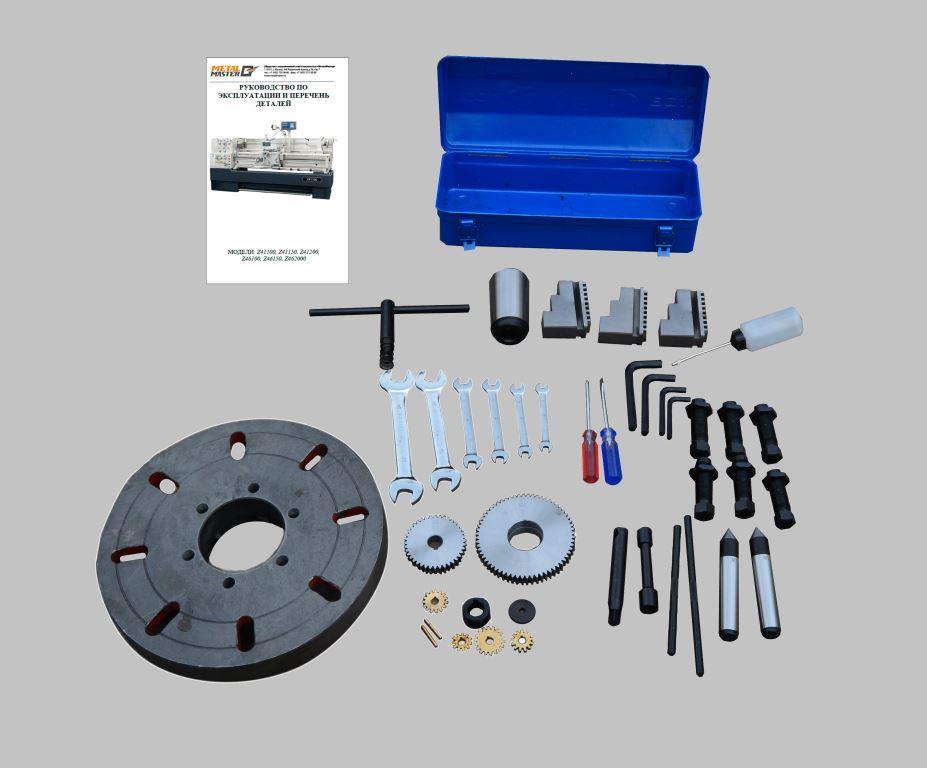

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.
| , | |
| Макс. диаметр над станиной, | Ø 460 |
| Макс. диаметр над выемкой в станине, | Ø 690 |
| Макс. диаметр над поперечными салазками, | Ø 270 |
| Расстояние между центрами, | 1000 |
| Диаметр отверстия шпинделя, | 58 |
| Количество передач, | 12 |
| Диапазон скоростей шпинделя, | |
| Конус отверстия шпинделя, | MT6 |
| Торец шпинделя, | D1-6 |
| Макс. ход поперечных салазок, | 285 |
| Макс. ход верхней салазки, | 128 |
| Ширина станины, | 300 |
| Максимальная сечение резца, | 25х25 |
| Автоматическая продольная подача, | 0.056-3.133 /об. |
| Автоматическая поперечная подача, | 0.019-1.058 /об. |
| Диапазон нарезаемых метрических резьб, | 0.1-14 /об (41 тип) |
| Диапазон нарезаемых дюймовых резьб, | 2-112 ниток/дюй (60 типов) |
| Диапазон нарезаемых модульных резьб, | 0.1-7 МР (34 типа) |
| Диапазон нарезаемых питчевых резьб, | 4-112 DP (50 типов) |
| Мощность двигателя, | 5,5 |
| Напряжение питания, | 380 В, 50 Гц |
| Габаритные размеры станка (ДхШхВ), | 2200х1080х1370 |
| Габаритные размеры упаковки (ДхШхВ), | 2250x1130x1560 |
| Вес нетто/брутто, | 1720/2045 |
| Конус пиноли задней бабки, | MT 4 |
| Макс. ход пиноли задней бабки, | 128 |
| Диаметр пиноли задней бабки, | 60 |
