Metal Master MasterTurn 3390G
Самовывоз : бесплатно
Доставка : от 340 р

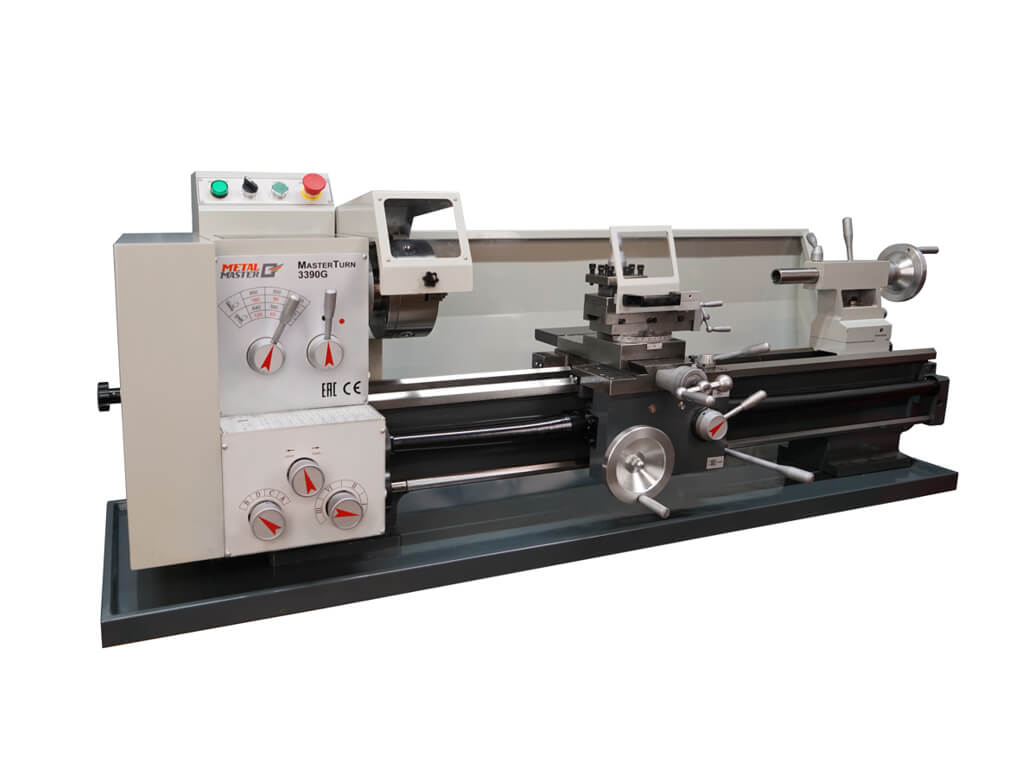

Бесплатная консультацияMetal Master MasterTurn 3390G – это настольный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.
Особенности:
- Наличие полноценной коробки резьб и подач;
- Автоматическая продольная и поперечная подача;
- Переключение скоростей осуществляется с помощью коробки передач;
- Наличие металлических шестерен гитары зубчатых колес;
- Наличие быстрозажимного эксцентрикового механизма задней бабки;
- Высокая износостойкость направляющих станины, прошедших процесс закалки ТВЧ и имеющих твердость 48-52 HRC;
- Станок оснащен двигателем мощностью 1,1 кВт.
Стандартная комплектация:
- 3-х кулачковый патрон 160 мм с обратными кулачками;
- Защитная крышка патрона;
- Защитная крышка суппорта;
- Поддон / лоток для стружки;
- Защитная крышка ходового винта;

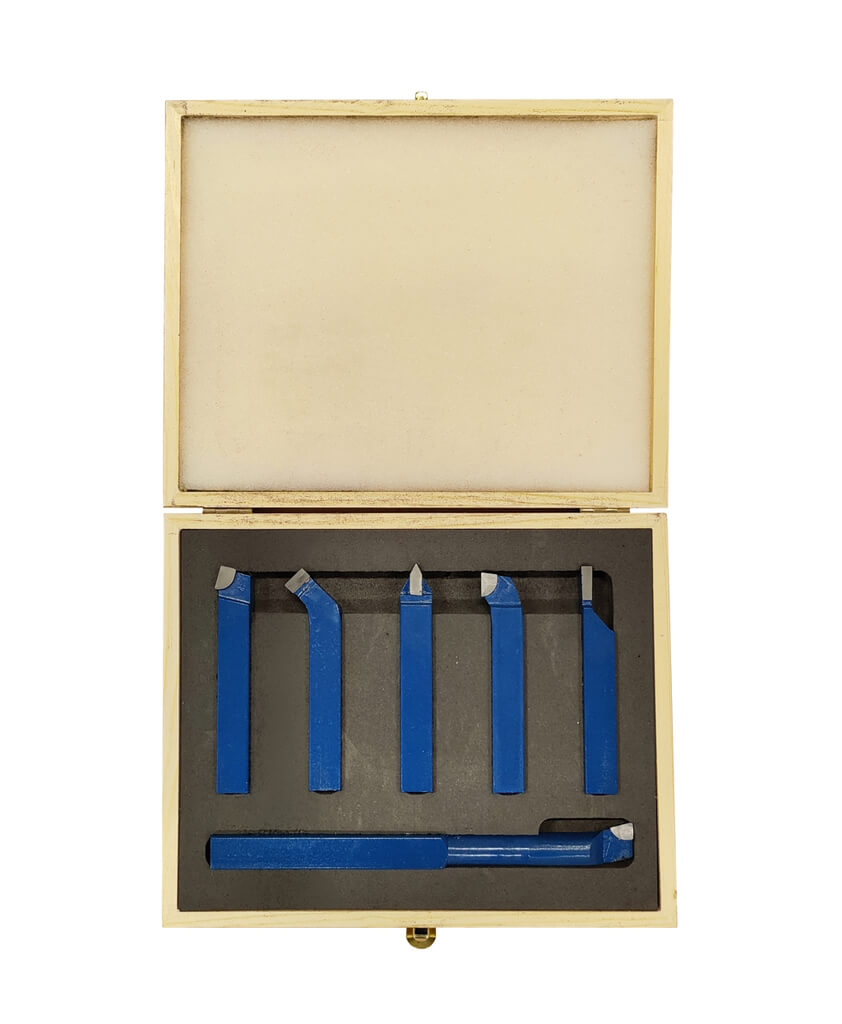

- Набор режущего инструмента;
- Инструкция по эксплуатации на русском языке;
- Инструментальный ящик:
Неподвижный центр МТ3, МТ5; Набор гаечных ключей; Набор шестигранных ключей; Ключ патрона и резцедержки; Две отвертки; Обратные кулачки; Маслёнка; Воронка для слива СОЖ.
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н».

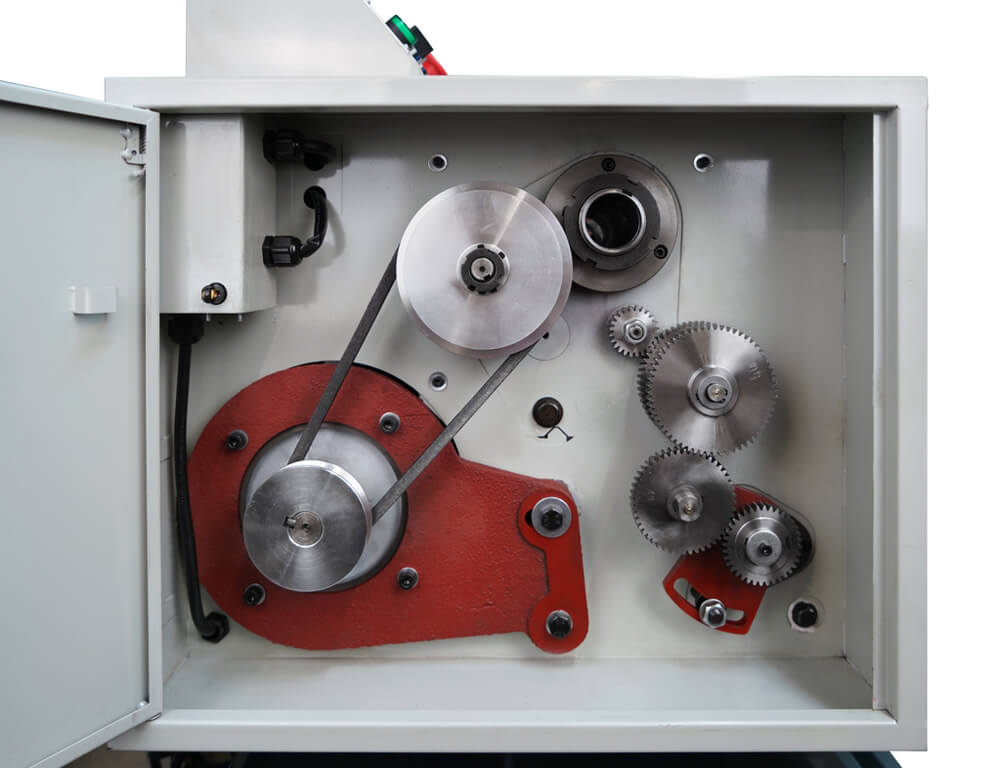

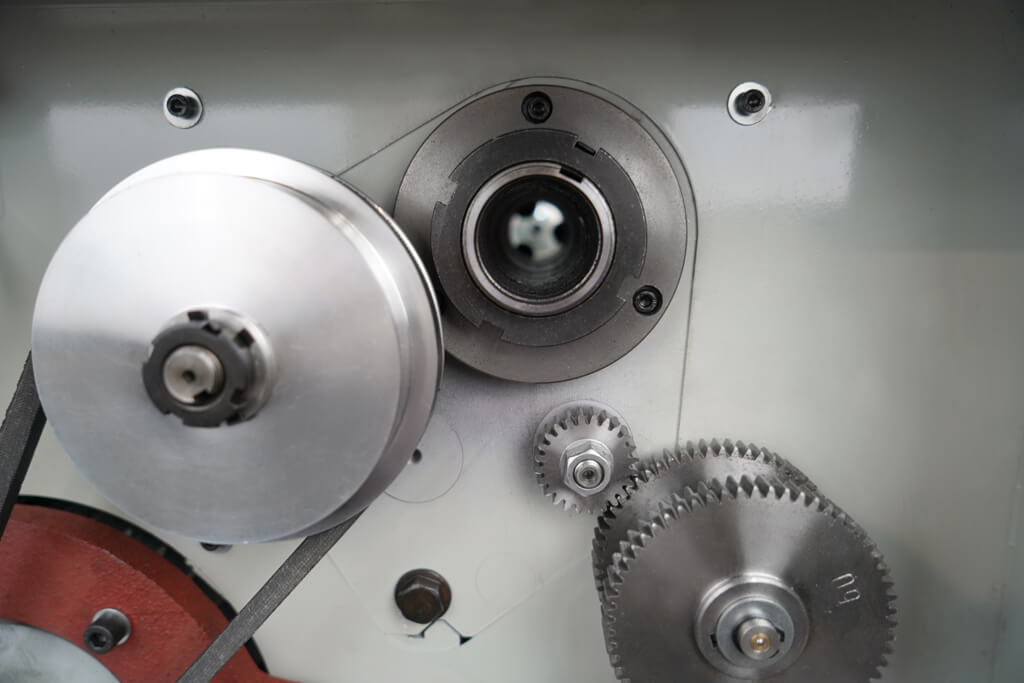

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Данную модель выгодно отличает наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью.

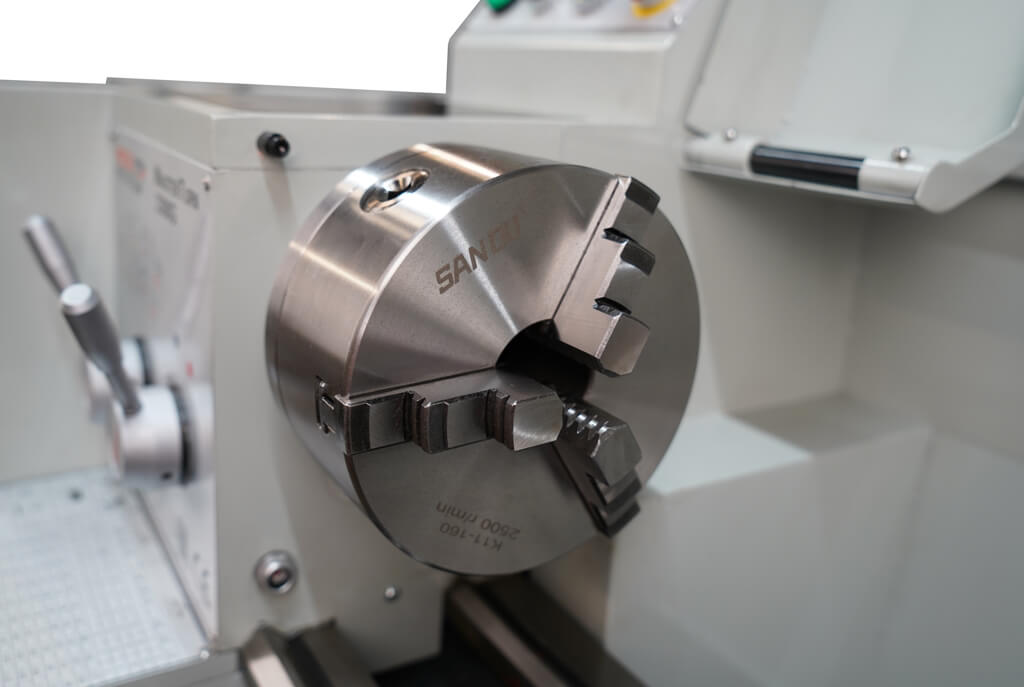

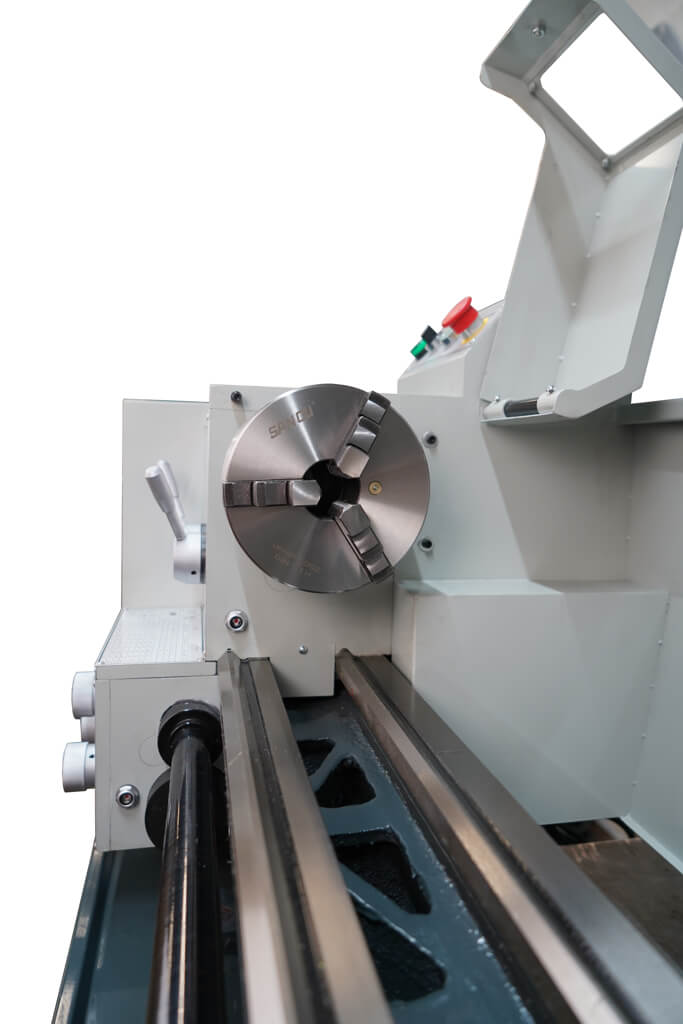

Модель оснащена трехкулачковым патроном диаметром 160 мм с обратными кулачками в комплекте.

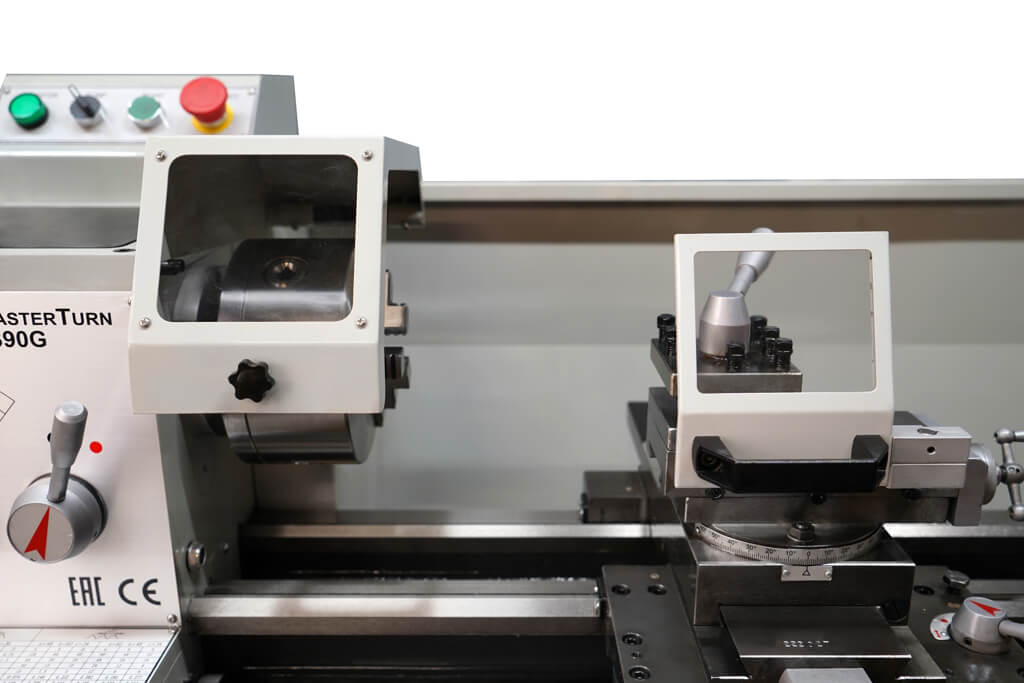

Трехкулачковый патрон и резцедержатель 16х16 мм оснащены защитными кожухами. Также станок оснащен задним защитным кожухом. Кожух патрона оснащен концевым выключателем.
12 ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

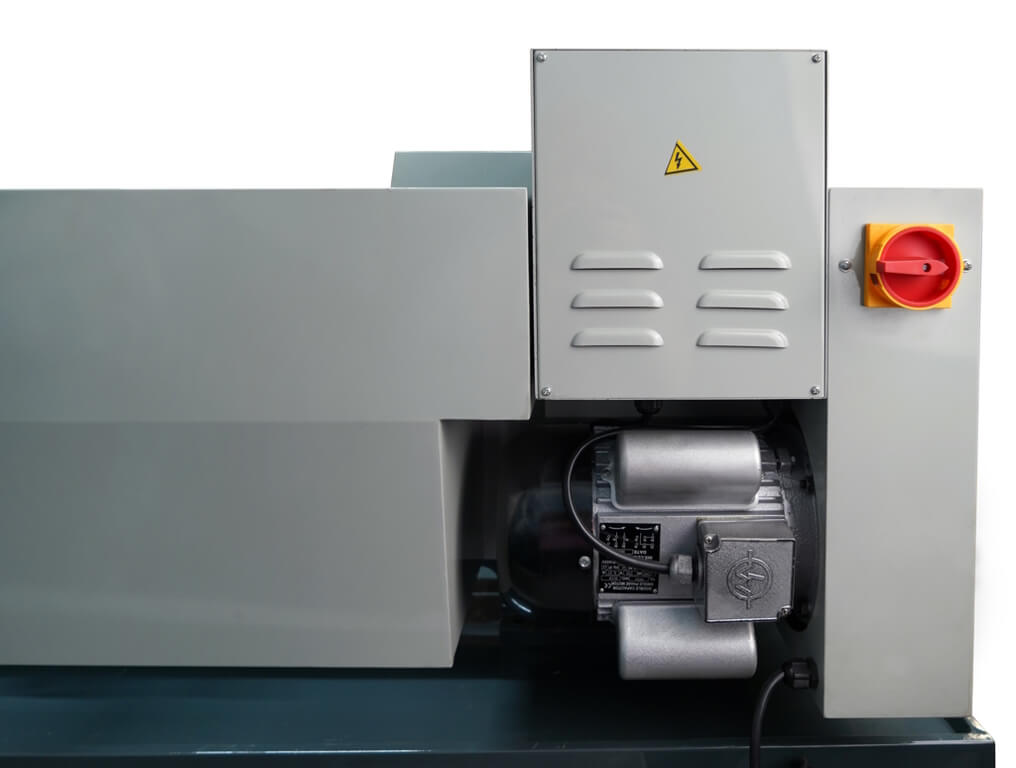

Станок оснащен двигателем мощностью 1,1 кВт.
Внутренний диаметр отверстия шпинделя составляет 38 мм.

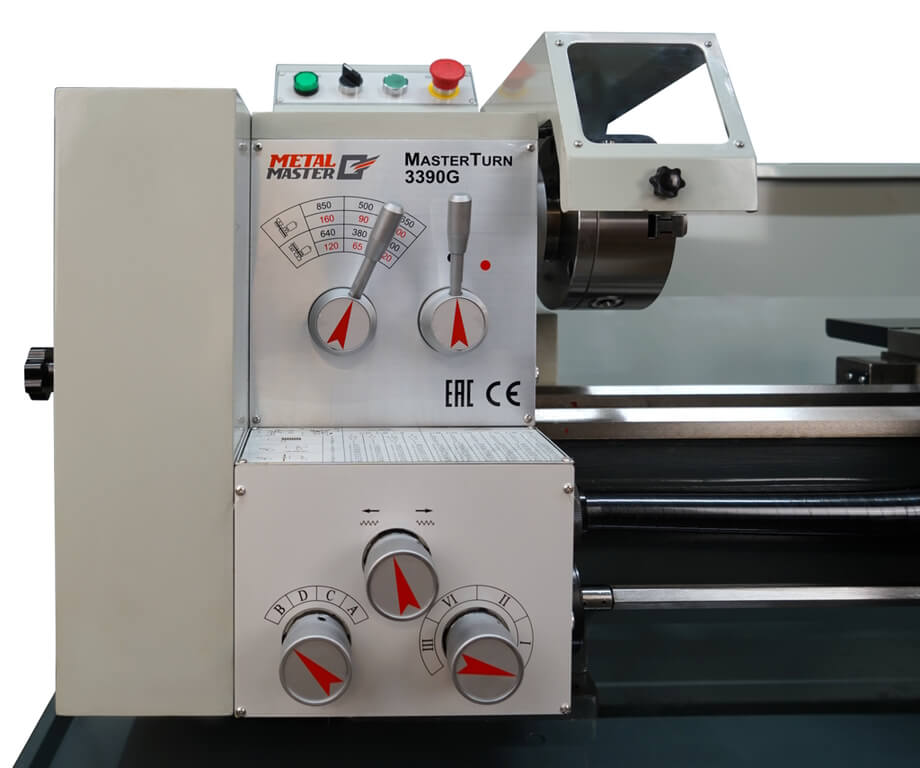

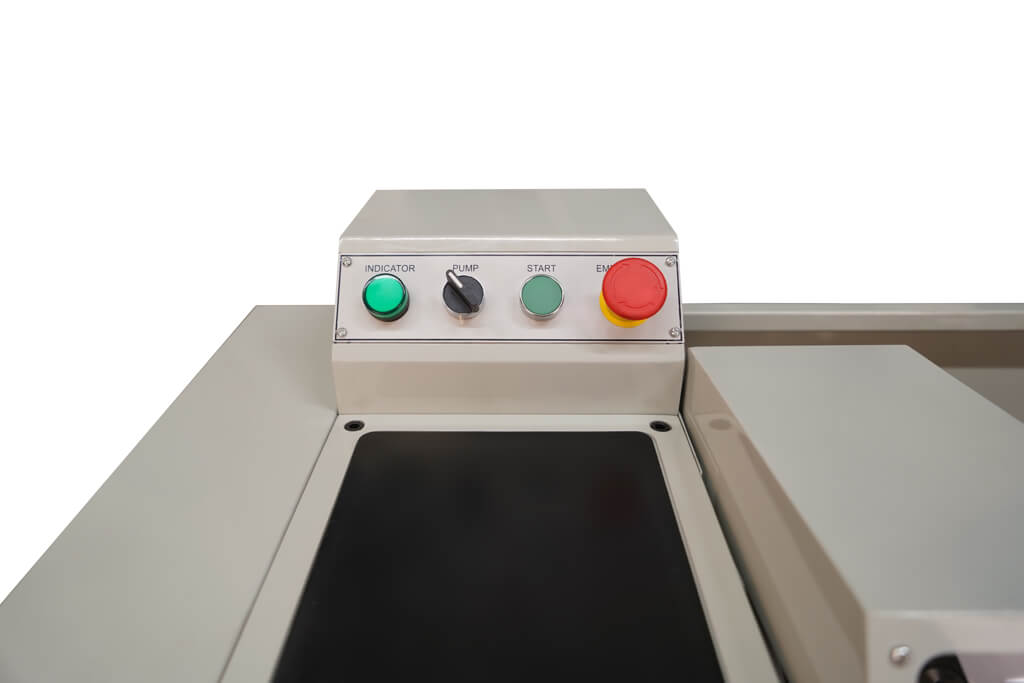

В верхней части передней бабки расположены кнопки включения станка, световой индикатор включения, аварийный грибок выключения.

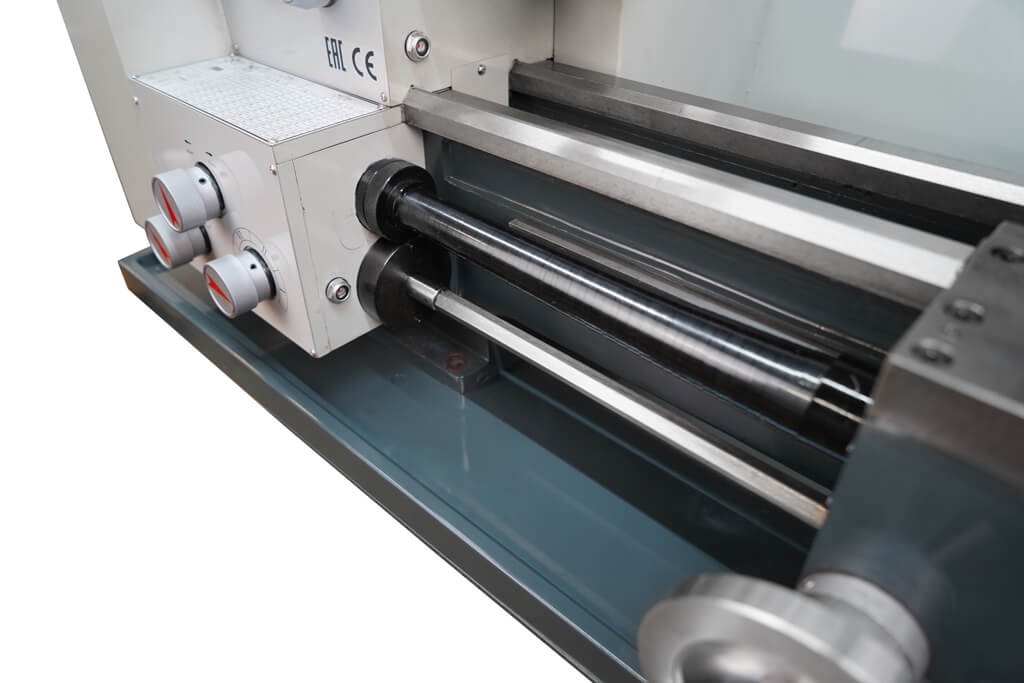

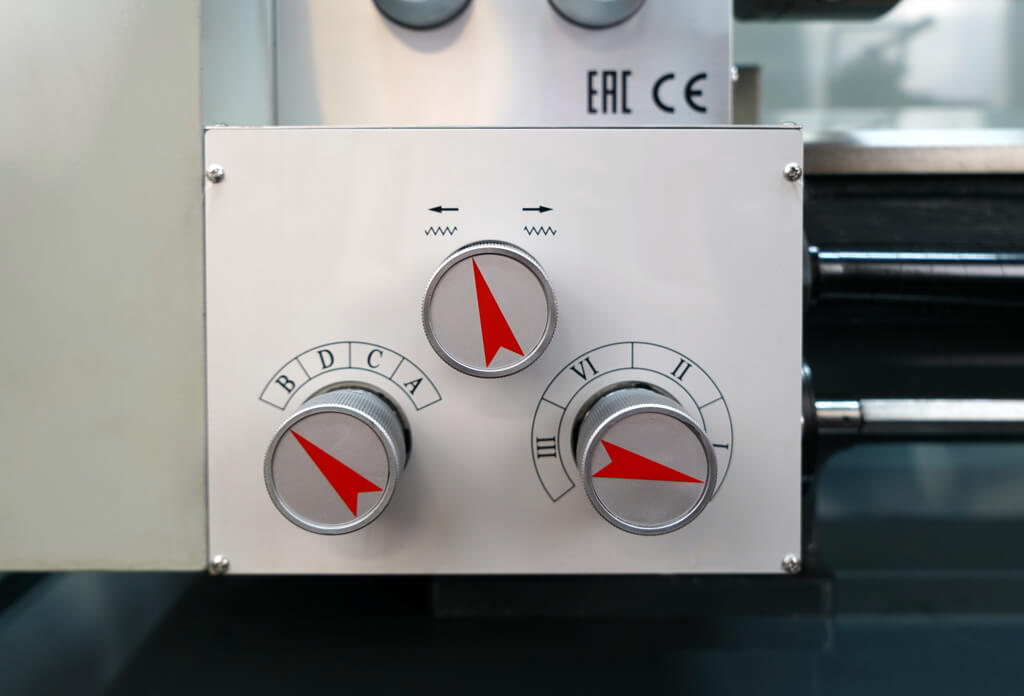

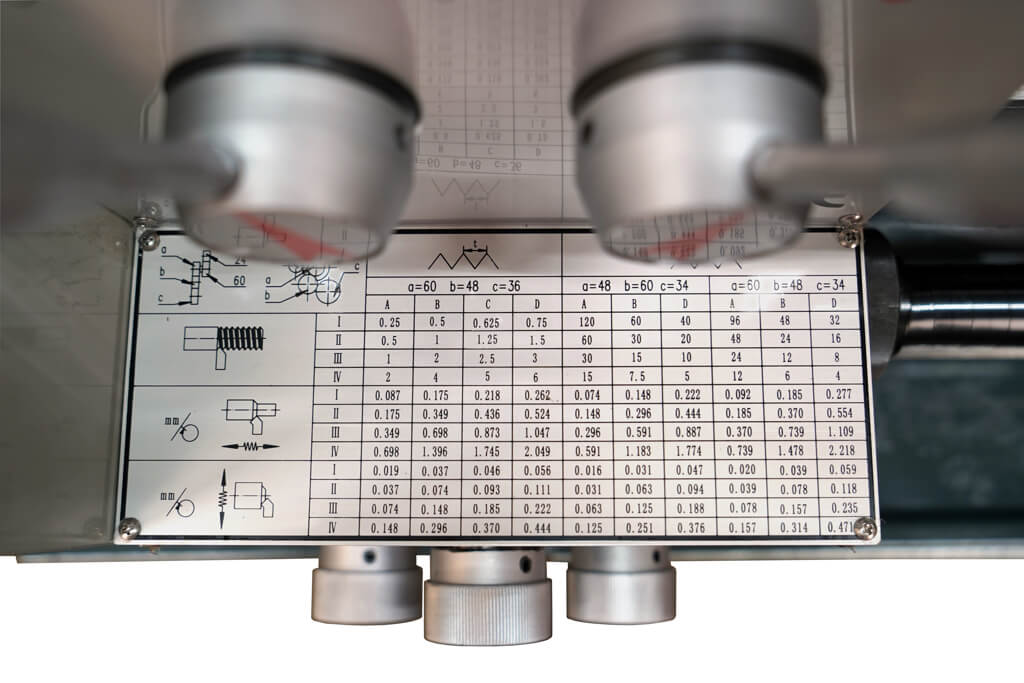

Станок имеет удобную и понятную таблицу резьб и подач. Выбор шага резьб и подач осуществляется с помощью переключения рычагов.

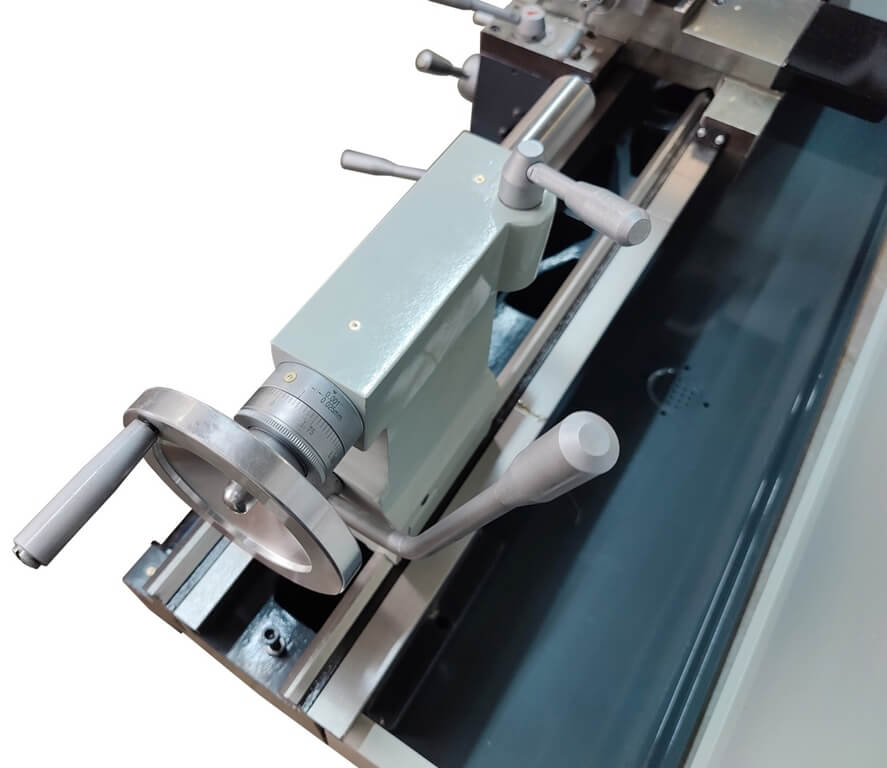

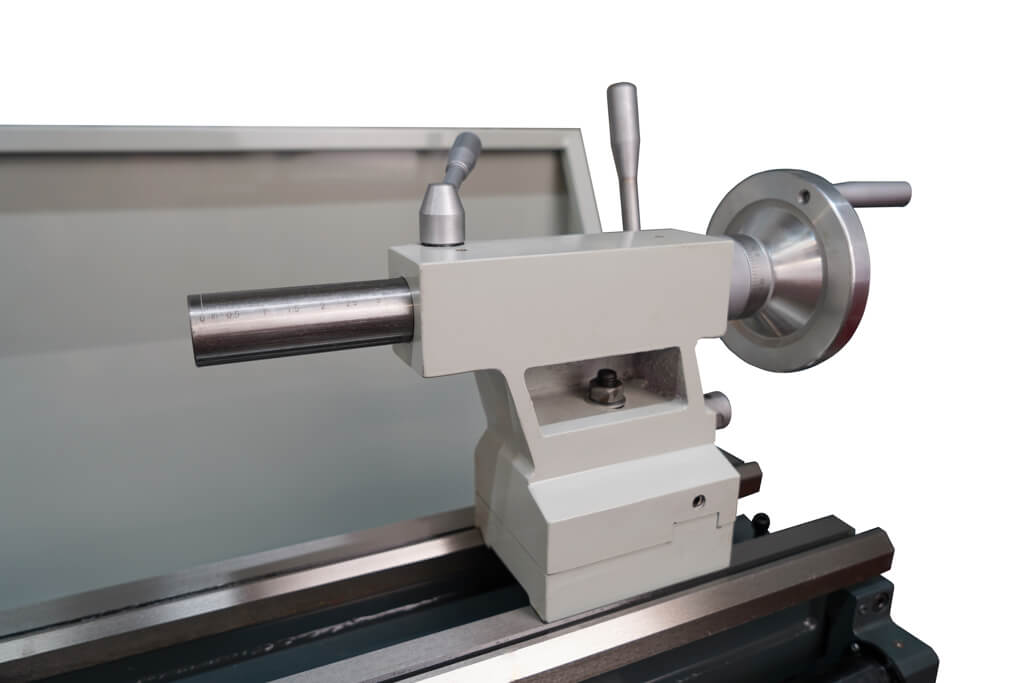

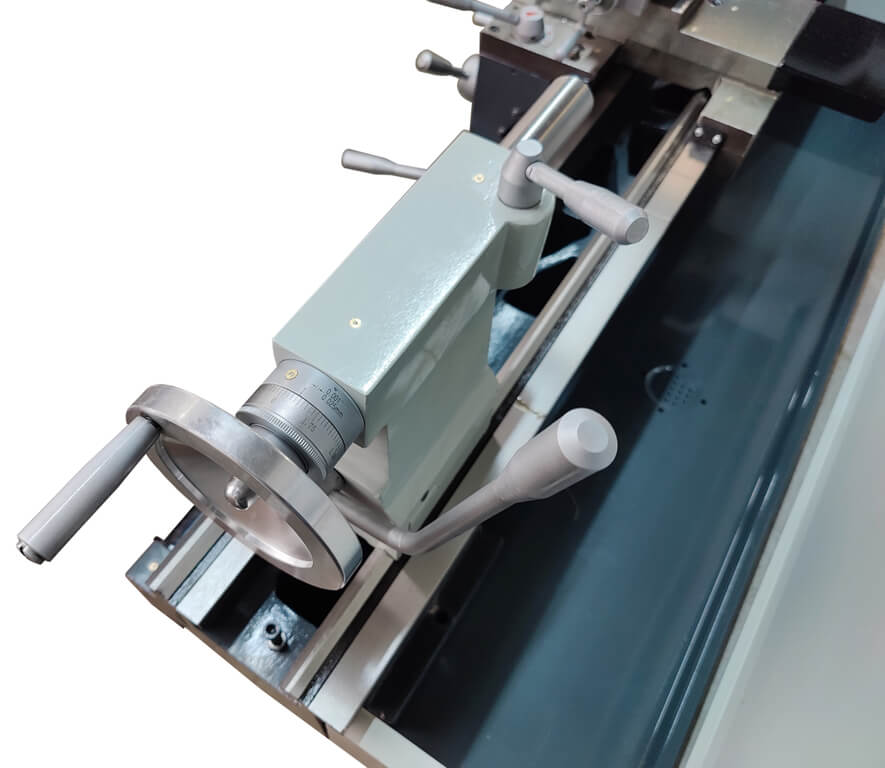

Вылет пиноли задней бабки – 75 мм. Диаметр пиноли составляет 32 мм.
Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом.

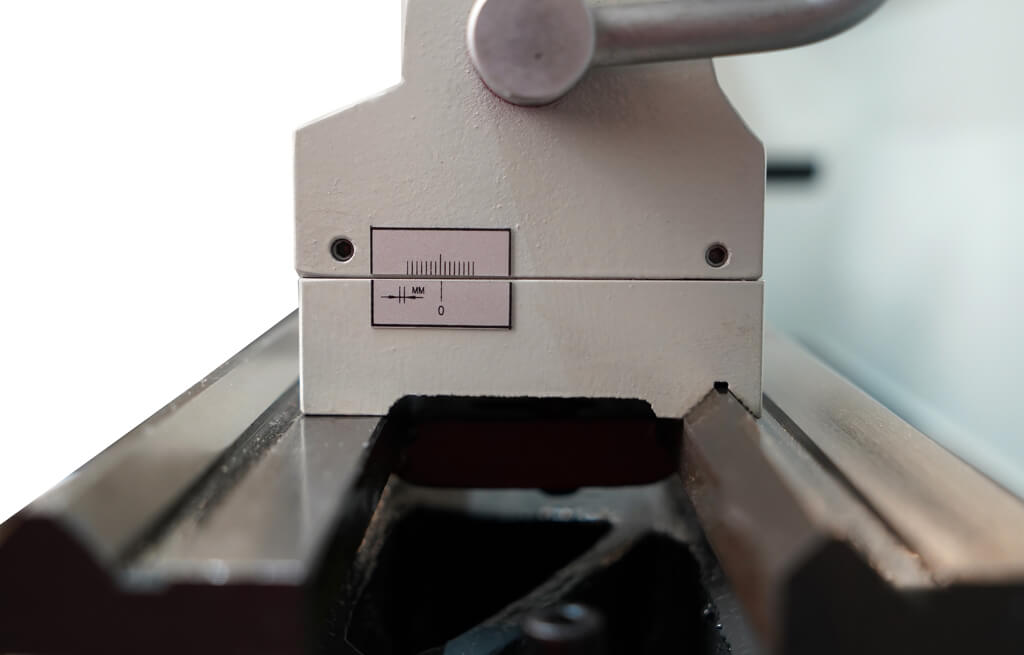

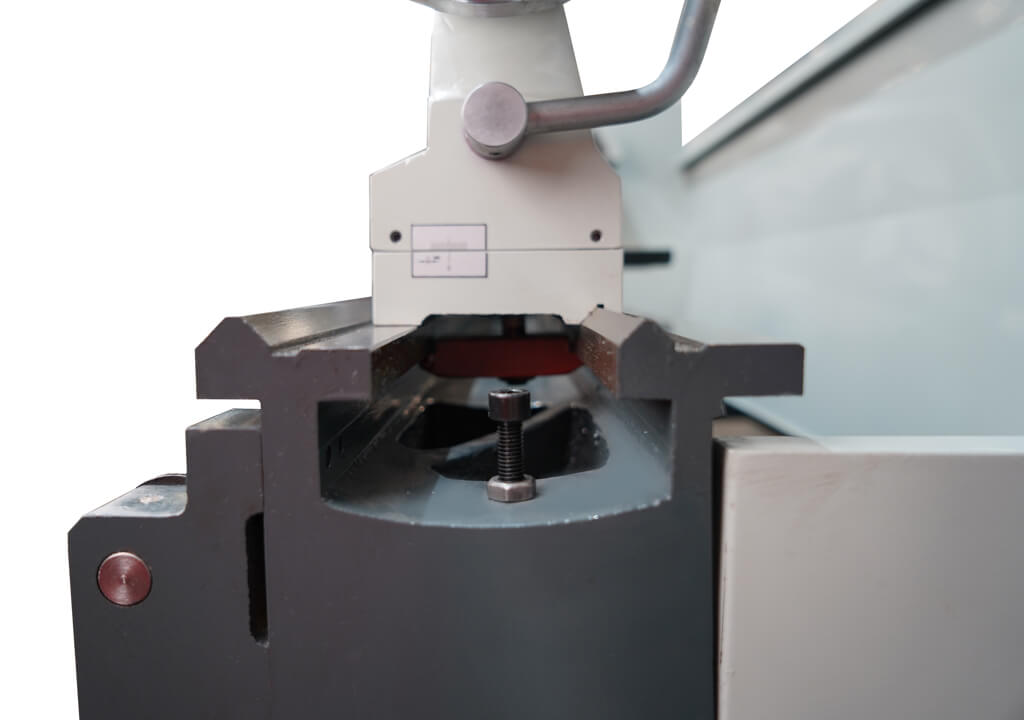

Поперечное перемещение задней бабки составляет ± 7 мм.

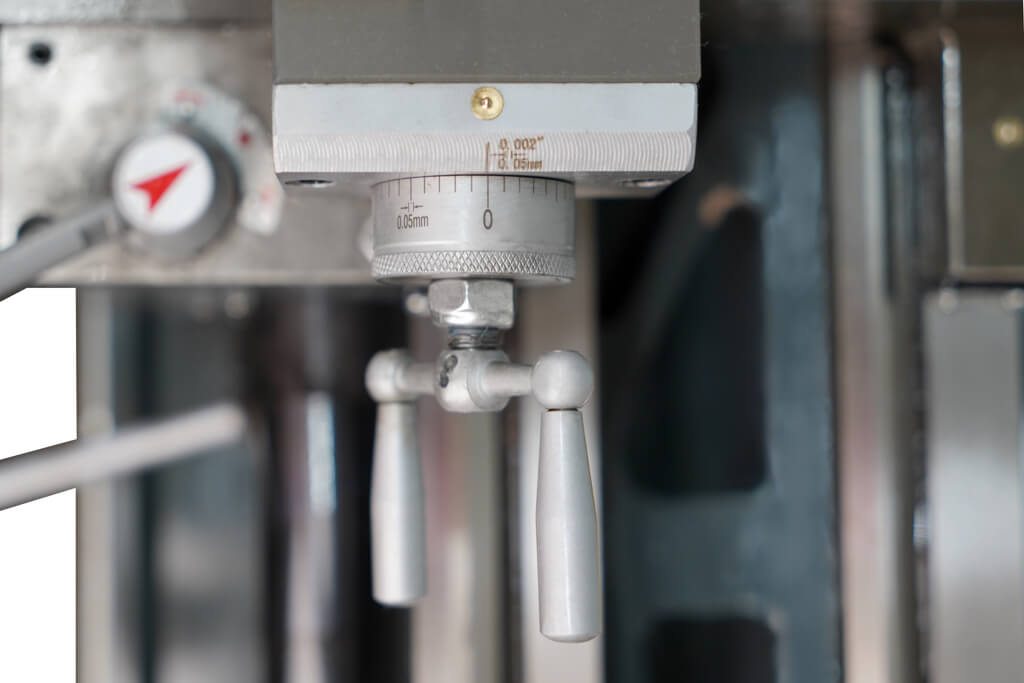

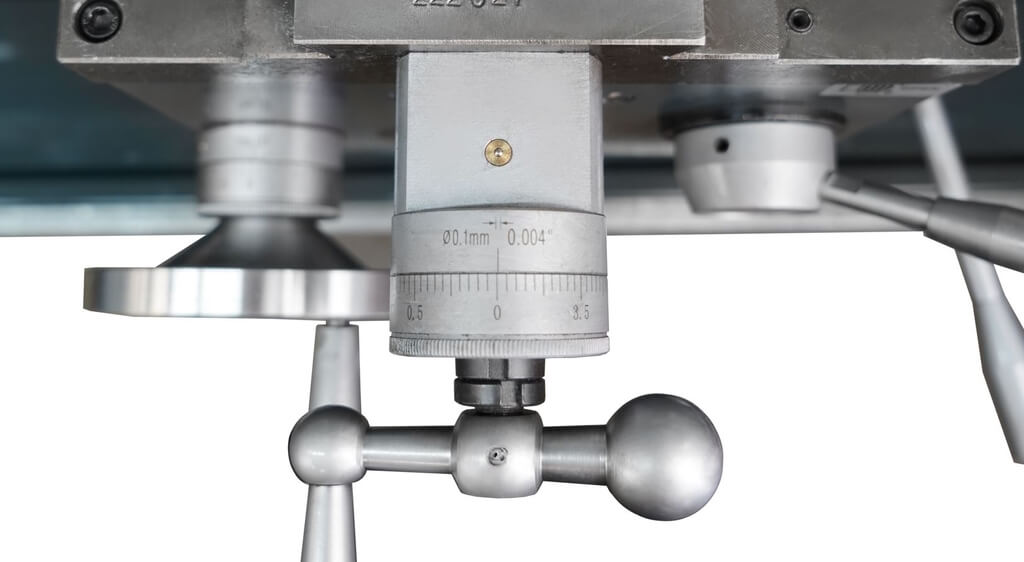

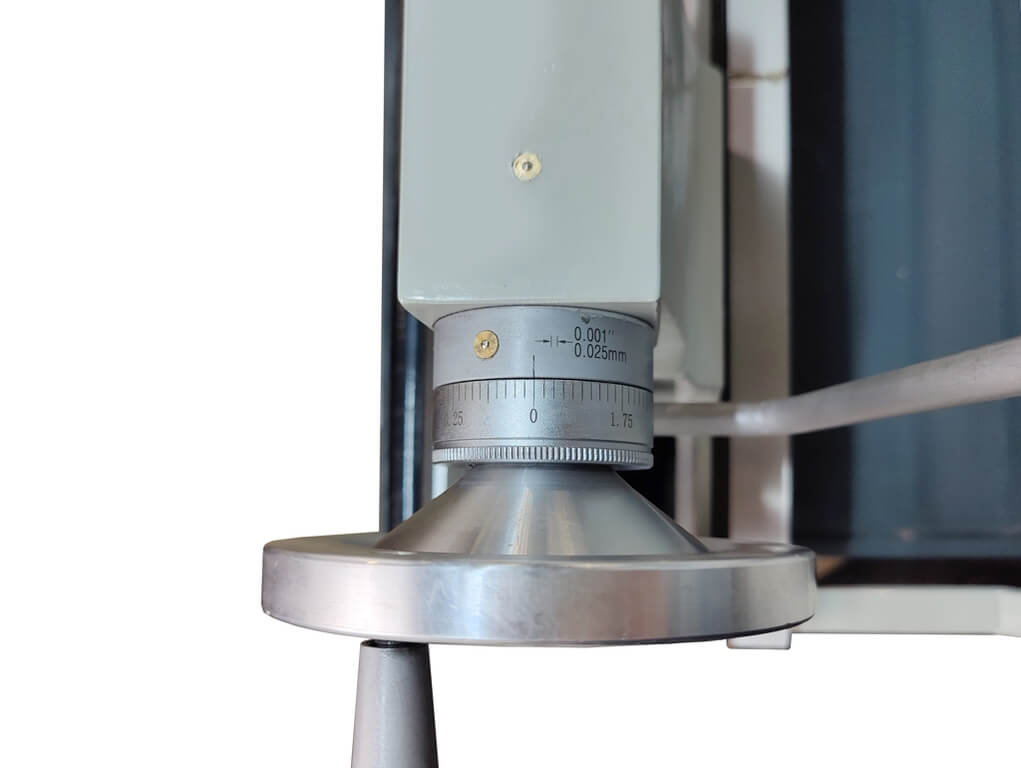

Цена деления лимба задней бабки составляет 0,025мм.

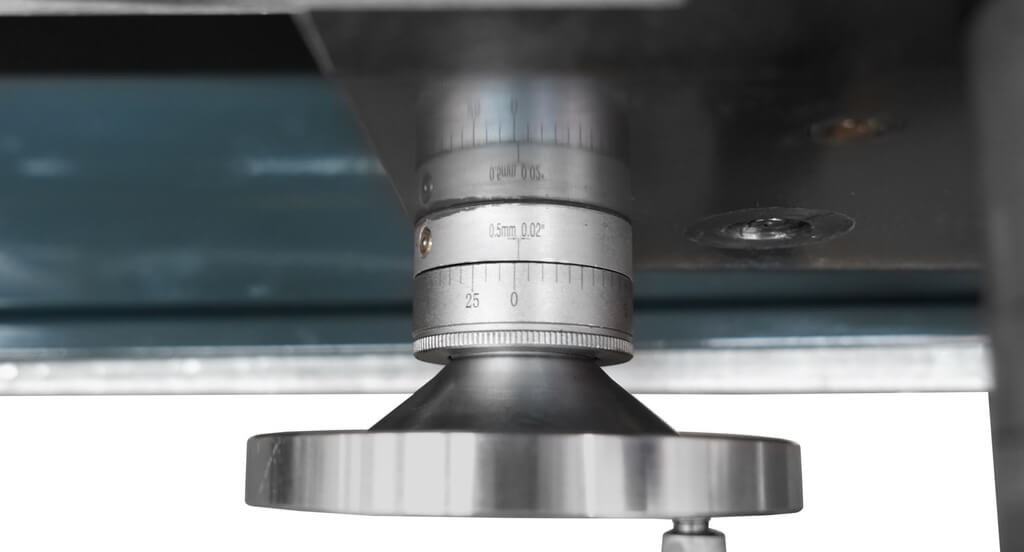

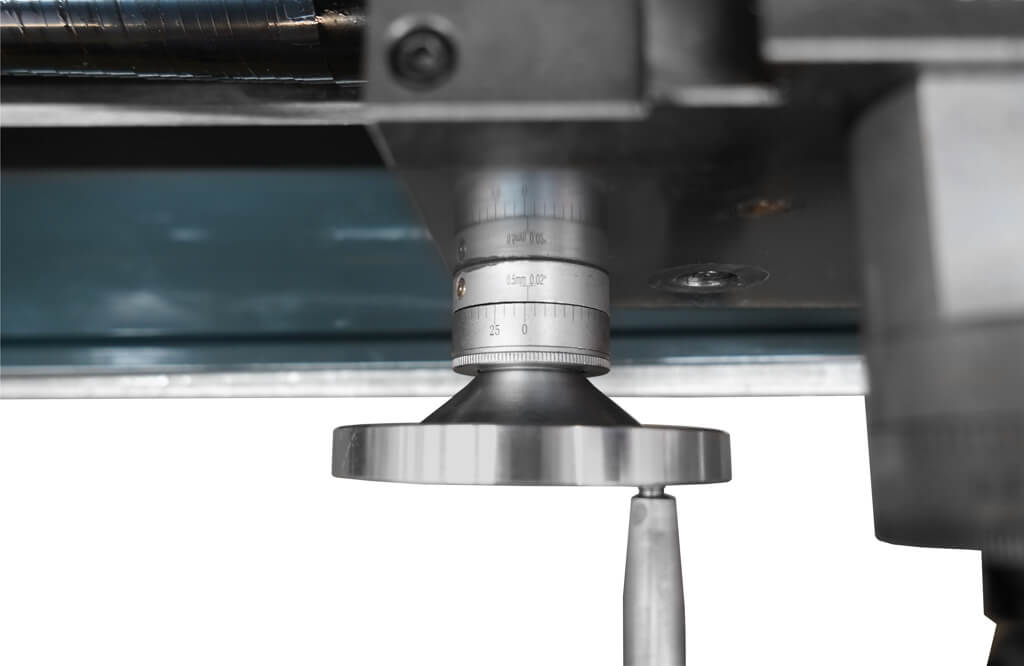

Цена деления лимба продольной подачи составляет 0,5 мм.

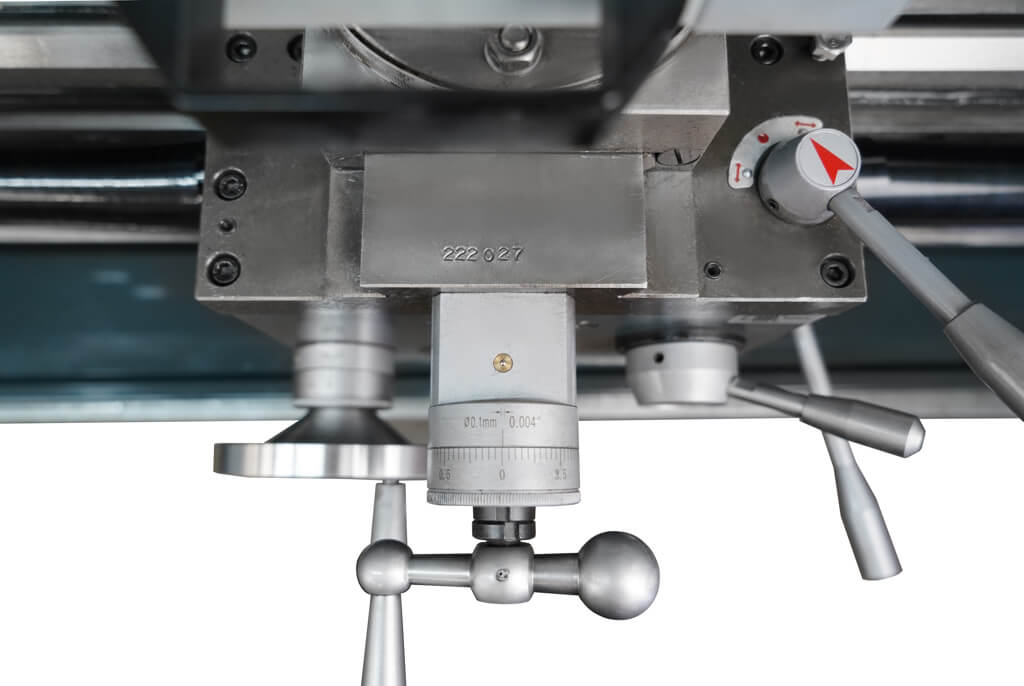

Цена деления лимба поперечной подачи составляет 0,1 мм.

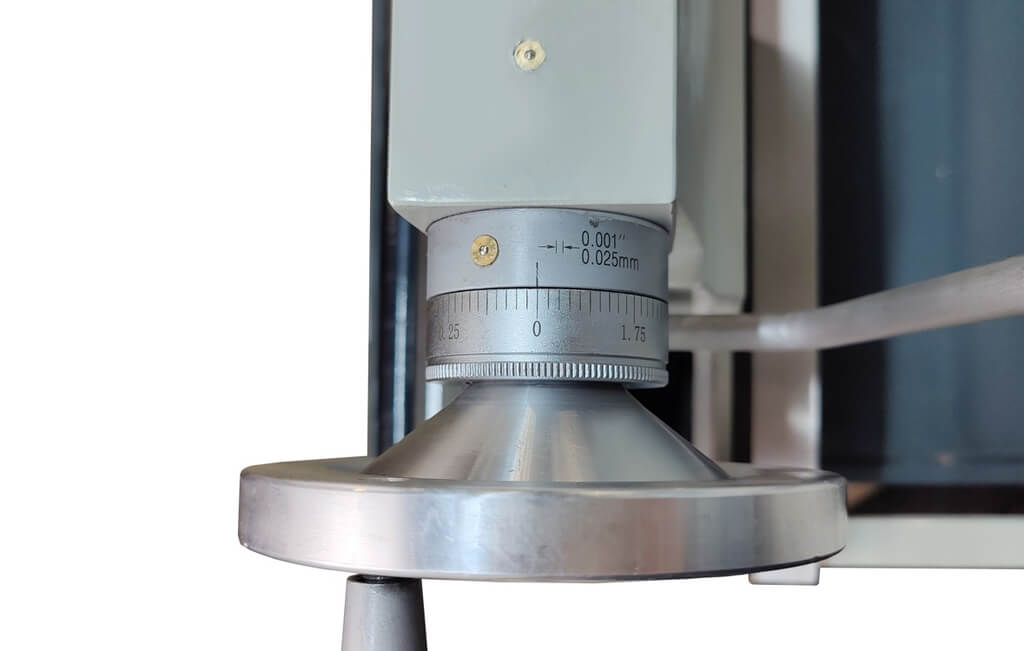

Цена деления лимба тонкой продольной подачи составляет 0,05 мм.

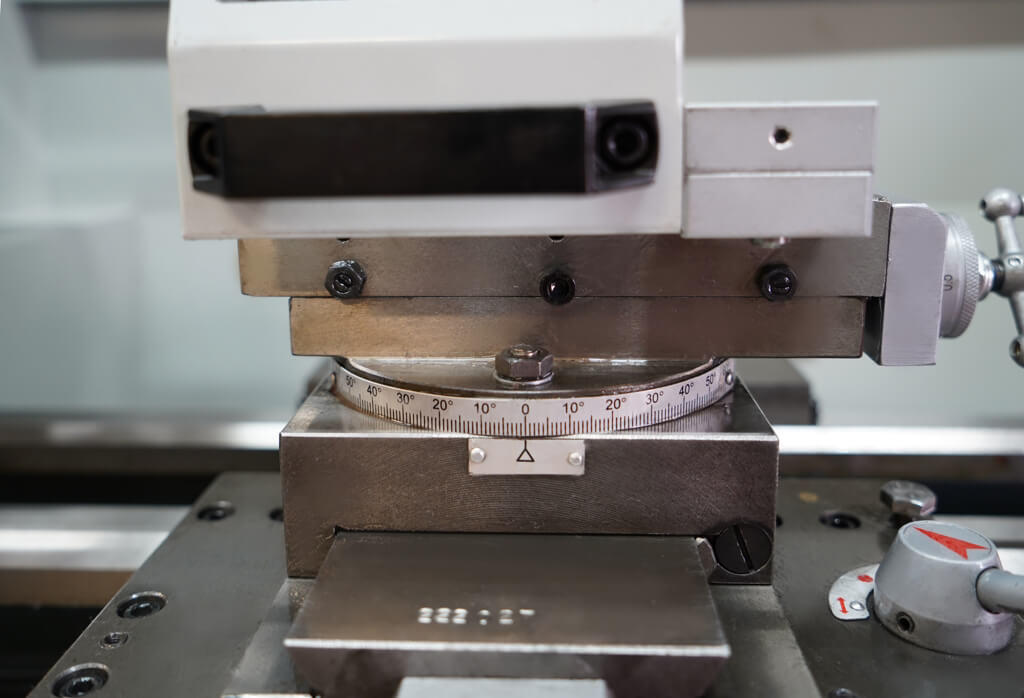

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°.

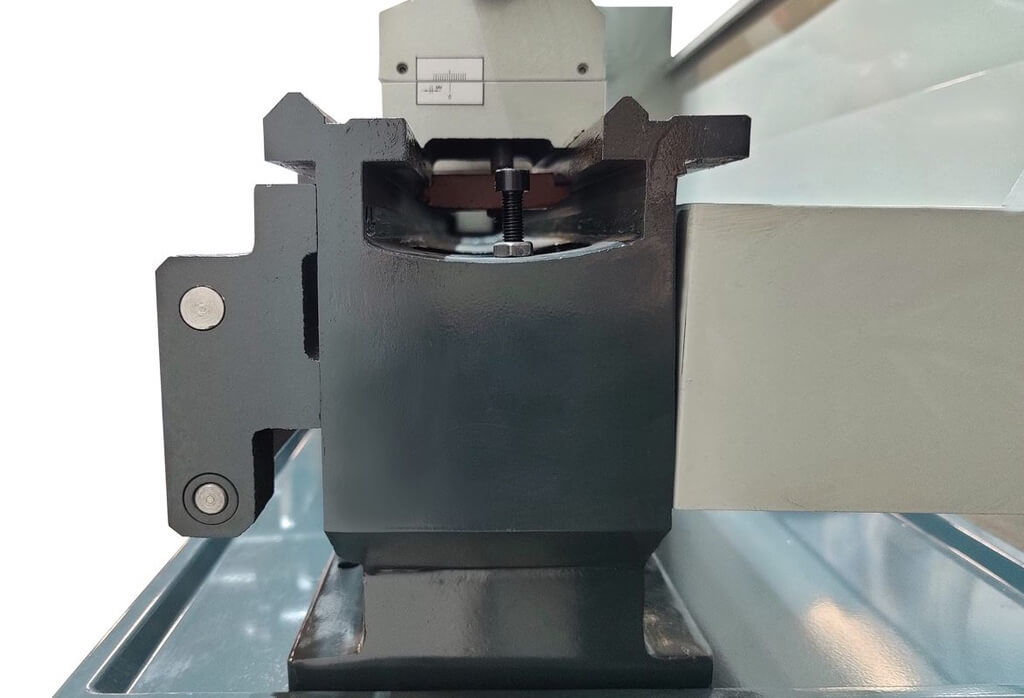

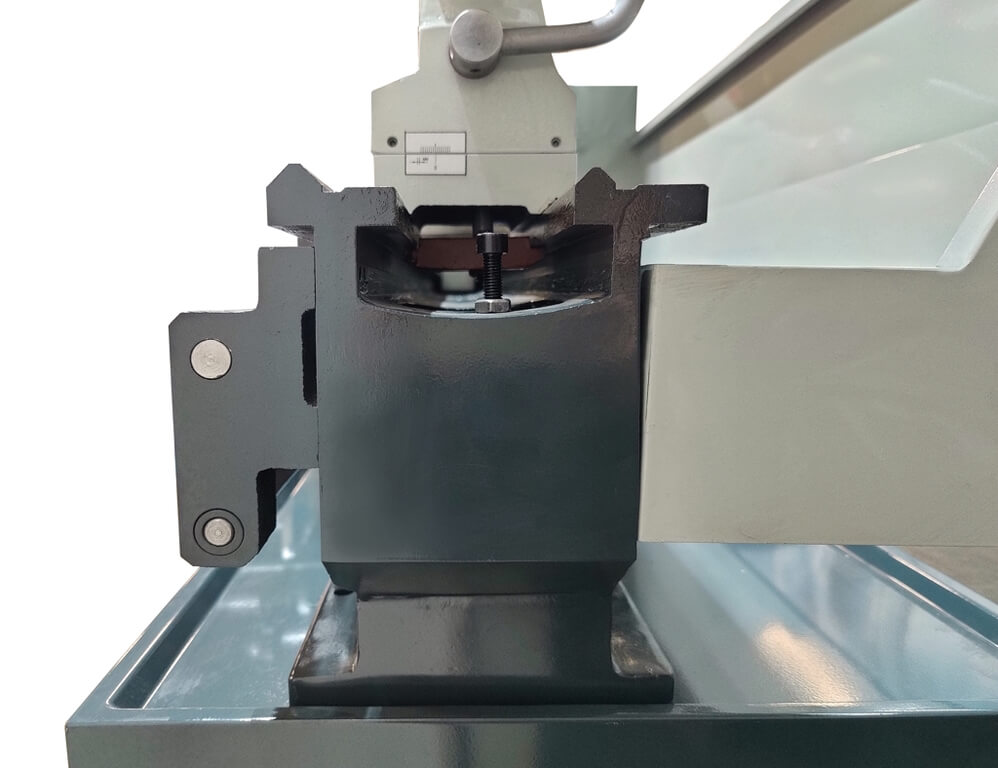

Ширина чугунной станины составляет 160 мм, что значительно увеличивает жесткость работы станка и влияет на точность обработки.
Все подвижные части станка оснащены тавотницами.

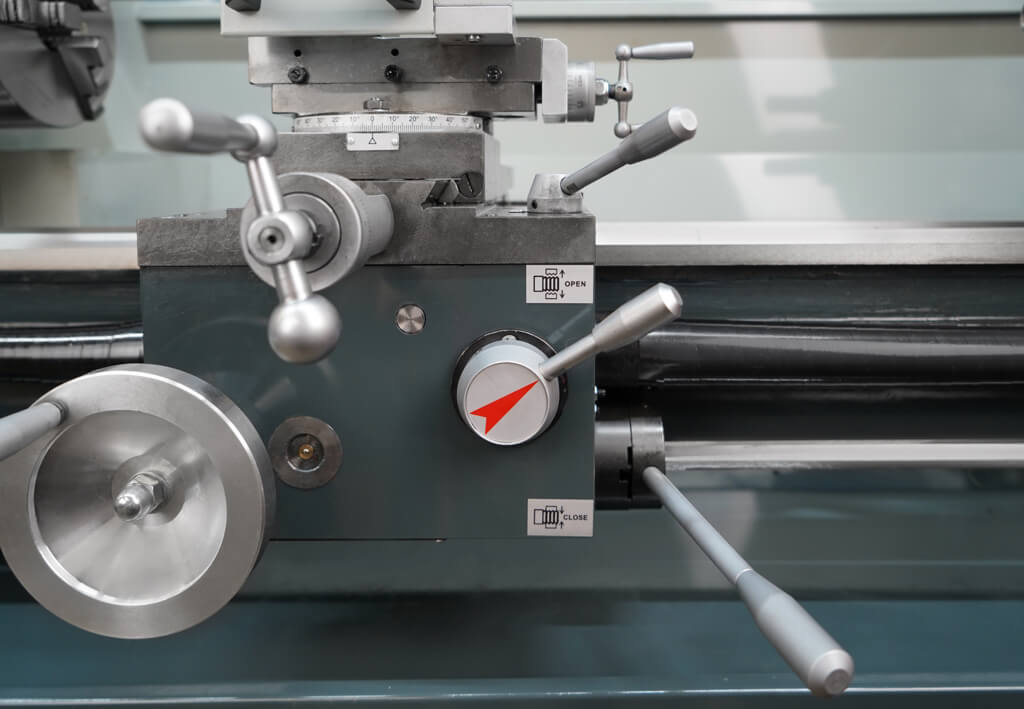

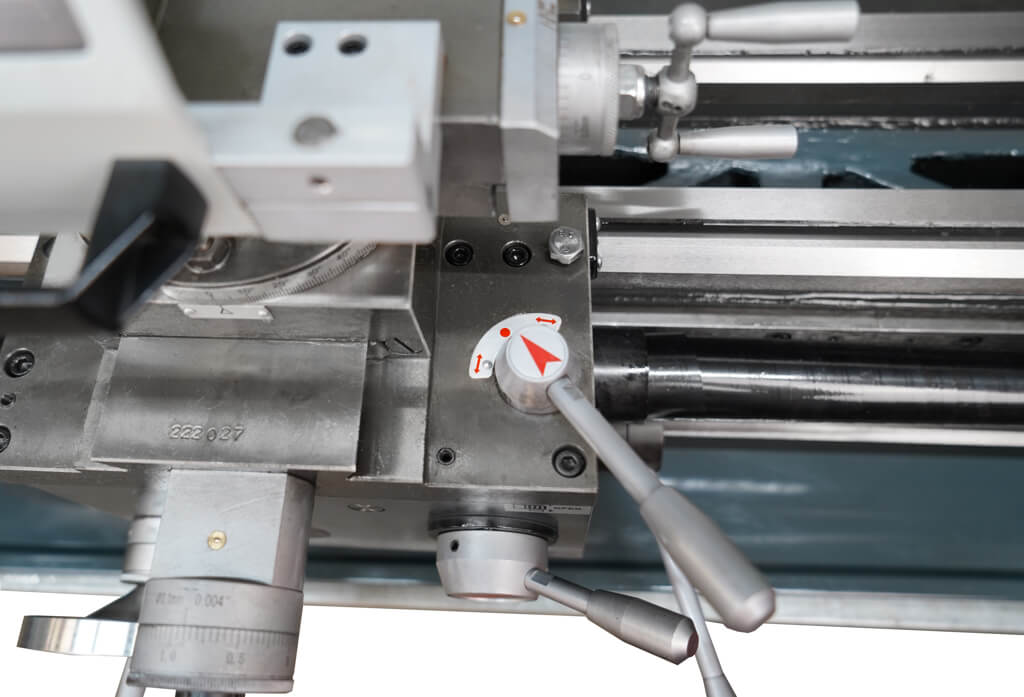

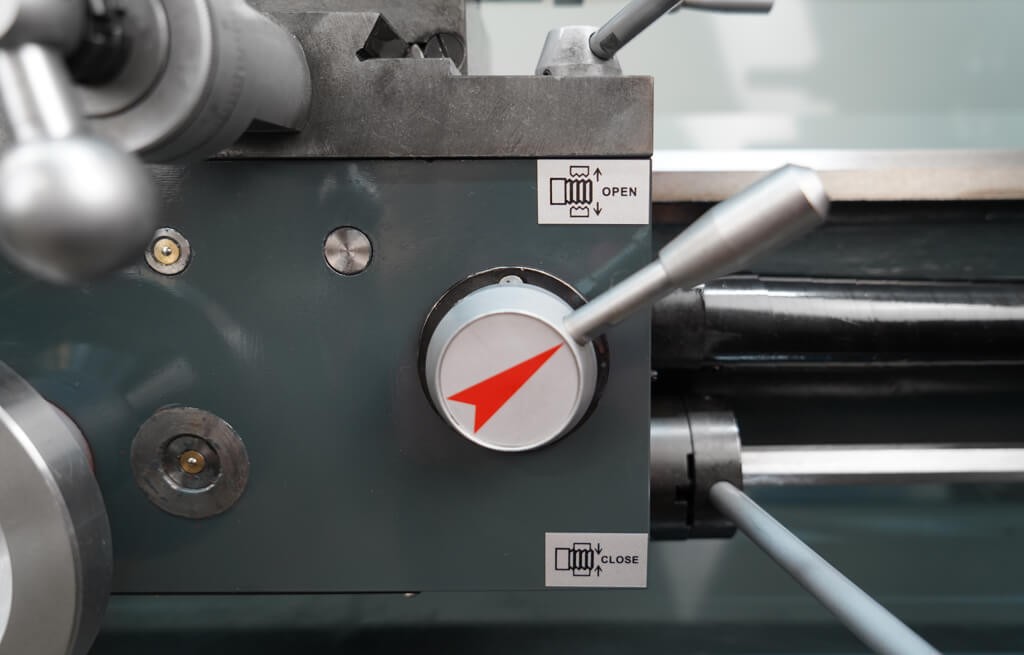

Токарный станок оснащен механизмом продольной и поперечной автоподачи и рычагом нарезания резьбы. Так же с правой стороны суппорта расположен рычаг включения вращения шпинделя.

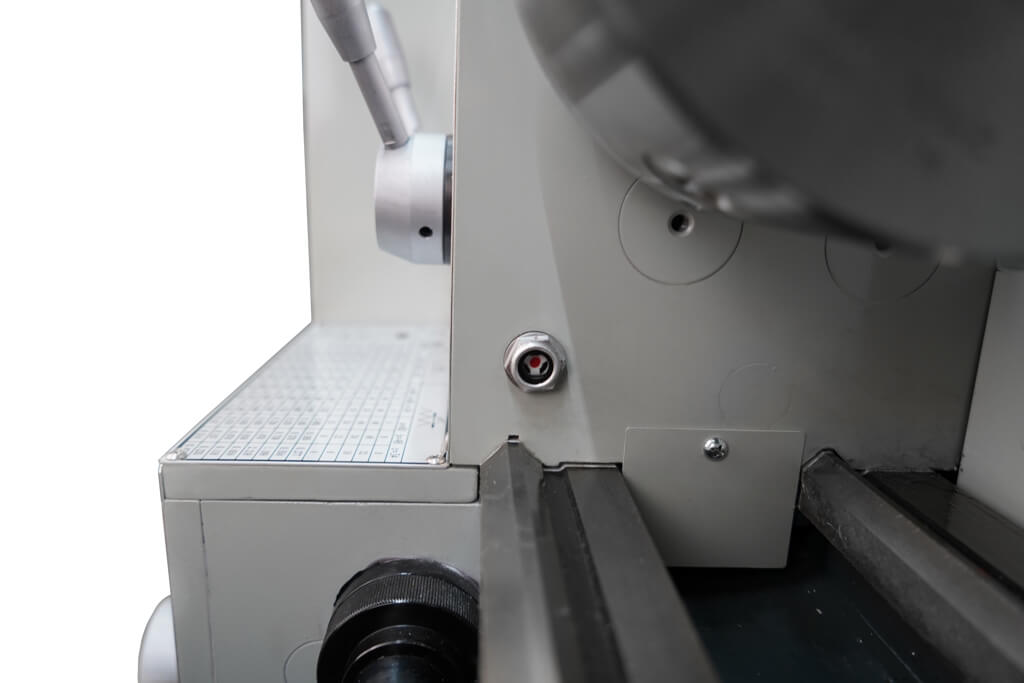

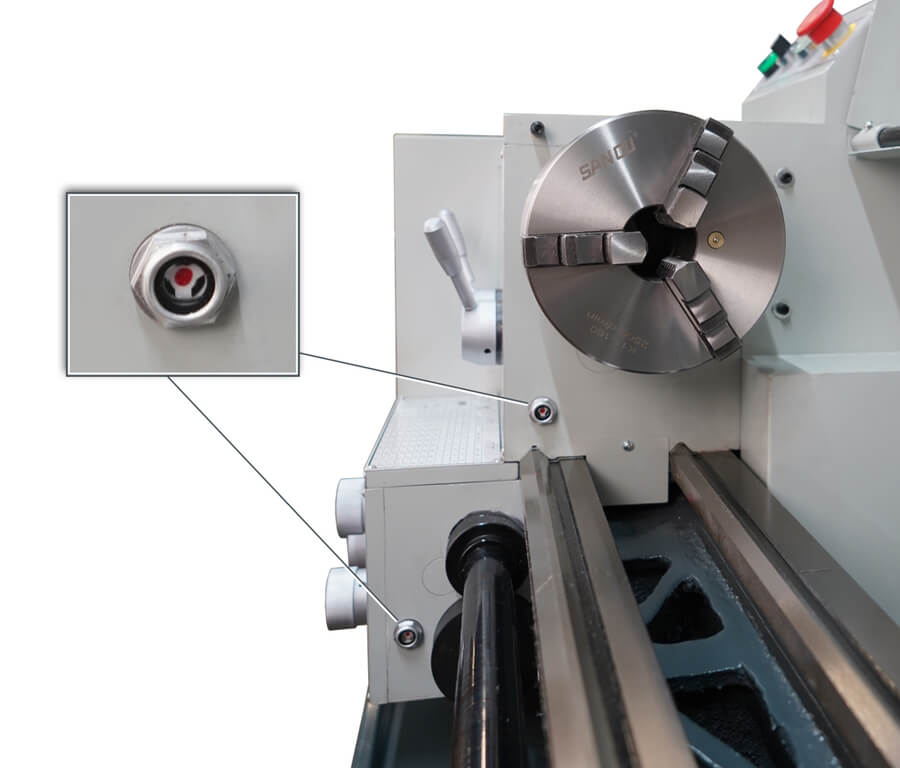

Передняя бабка токарного настольного токарного станка MasterTurn 3390G оснащена маслоуказательными окошками для оперативного контроля уровня масла.
Телескопическая защита ходового винта от стружки эффективно защищает ходовой винт от преждевременного износа.

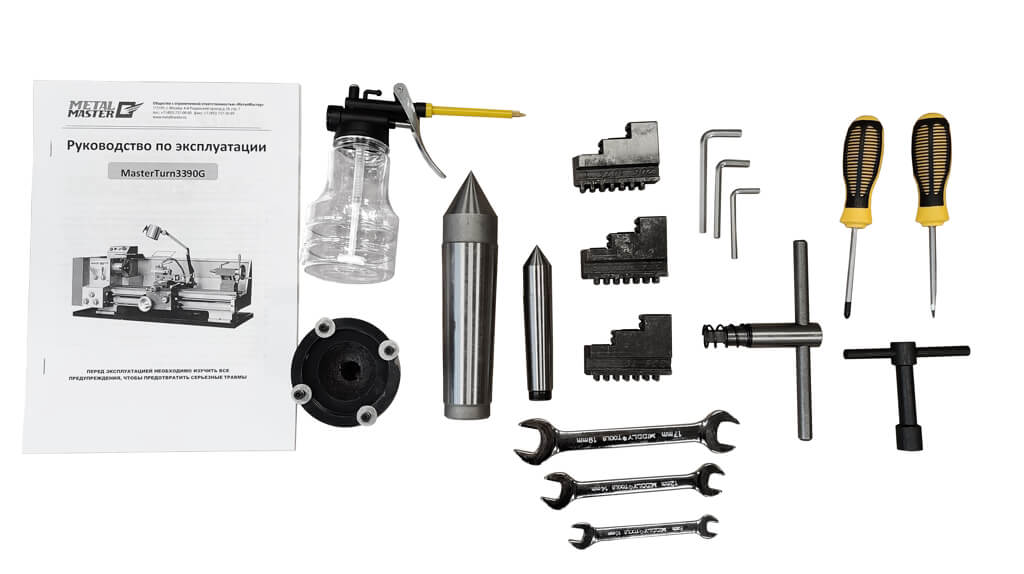

В ЗИП входят набор ключей, шестигранники, крестовая и шлицевая отвертка, обратные кулачки, два упорных центра, масленка, воронка для слива СОЖ, набор режущего инструмента и инструкция по эксплуатации на русском языке.
| , | |
| Расстояние между центрами, мм | 900 |
| Ширина станины, мм | 160 |
| Конус шпинделя, | MT 5 |
| Тип двигателя, | Асинхронный |
| Конус пиноли задней бабки, | MT 3 |
| Напряжение, | 220 |
| Диаметр сквозного отверстия шпинделя, мм | 38 |
| Диаметр 3-х кулачкового патрона, мм | 160 |
| Мощность двигателя, кВт | 1,1 |
| Макс. диаметр обработки над станиной, мм | 330 |
| Макс. диаметр обработки над суппортом, мм | 220 |
| Диапазон скоростей шпинделя, об/мин | 65-1650 |
| Количество передач шпинделя, | 12 |
| Макс. ход верхней салазки суппорта, мм | 100 |
| Макс. ход поперечной салазки суппорта, мм | 160 |
| Макс. ход пиноли задней бабки, мм | 75 |
| Диаметр пиноли задней бабки, мм | 32 |
| Диапазон нарезаемых метрических резьб, мм | 0,25-6 (12 видов) |
| Макс. сечение резца, мм | 16х16 |
| Габаритные размеры станка (ДхШхВ), мм | 1570х660х650 |
| Габаритные размеры упаковки (ДхШхВ), мм | 1660x770x760 |
| Диапазон нарезаемых дюймовых резьб, ниток на дюйм | 120-4 (18 видов) |
| Диапазон автоматической продольной подачи, мм/об | 0,087–2,049 |
| Диапазон автоматической поперечной подачи, мм/об | 0,019—0,444 |
| Вес нетто/брутто, кг | 305 / 325 |
| Макс. угол поворота верхней салазки суппорта, | ±60 |
| Диаметр и шаг основного ходового винта, мм | 24х3 |
