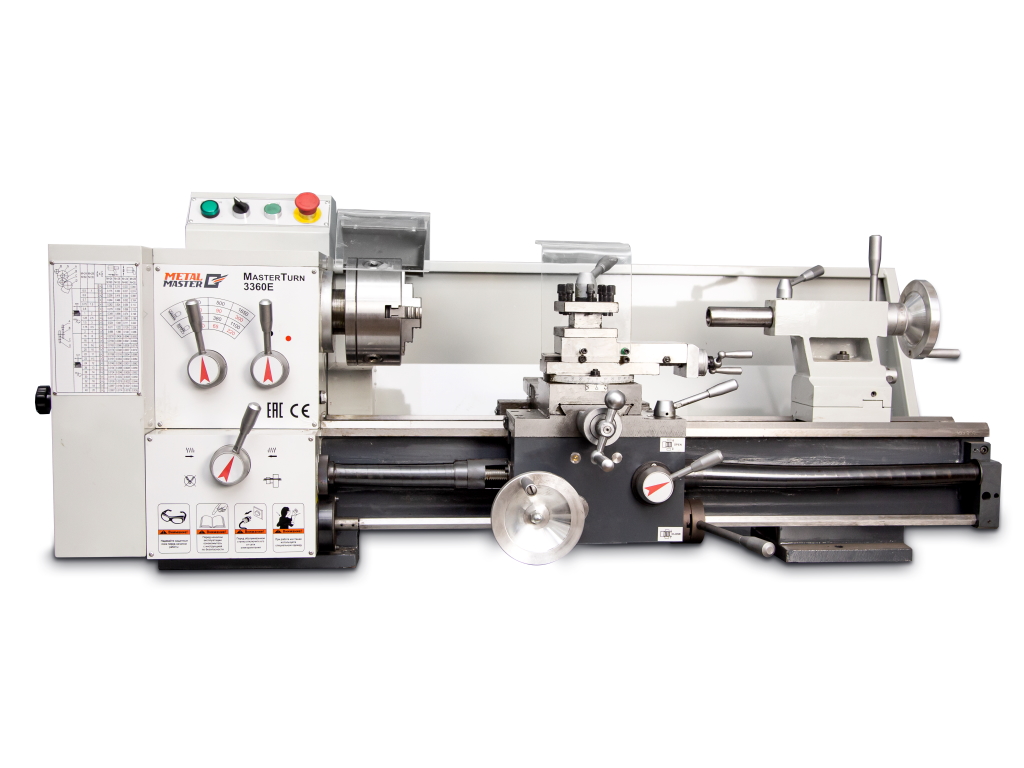

Настольный токарно-винторезный станок Metal Master MasterTurn 3360E
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияMetal Master MasterTurn 3360E – это настольный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.
Жесткость и долговечность конструкции

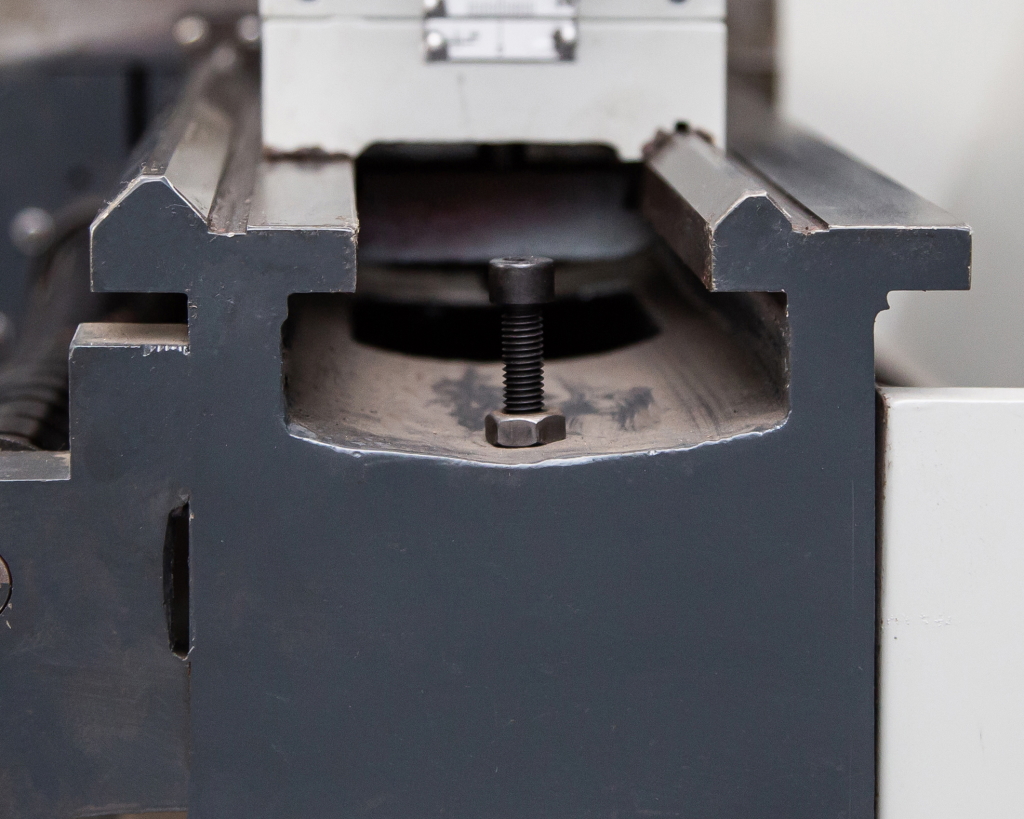

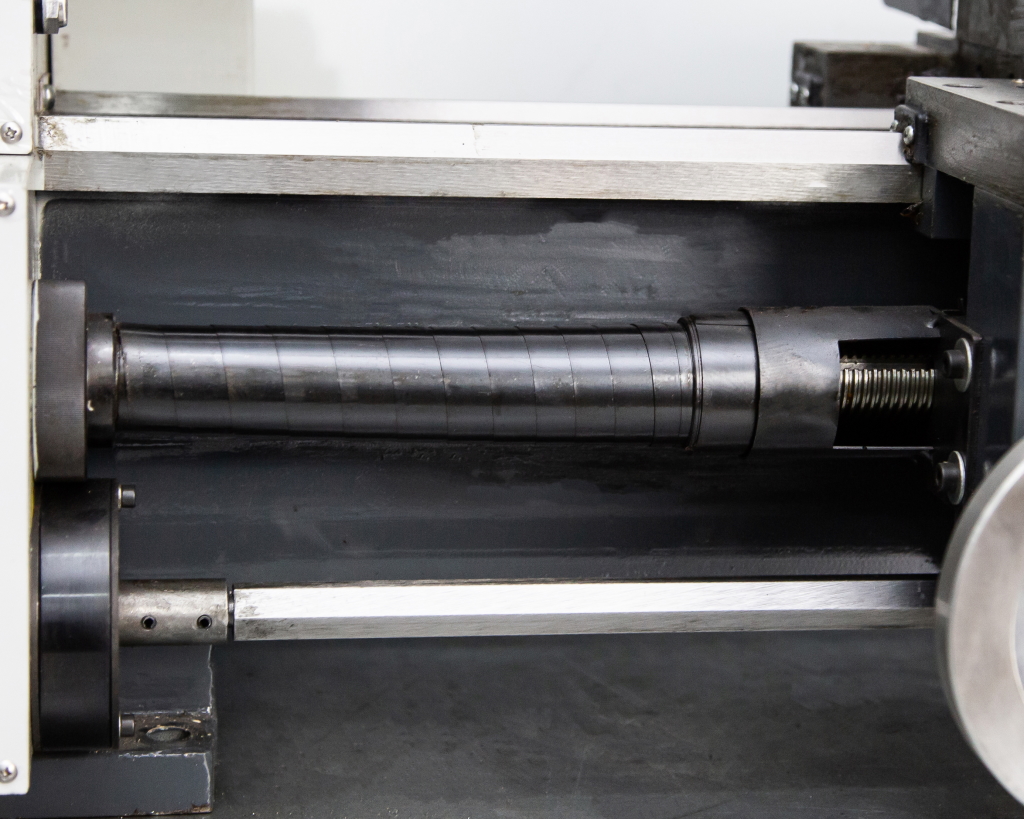

Станина станка отлита из серого чугуна и обеспечивает станку необходимую жесткость и виброустойчивость. Направляющие станка прошли закалку ТВЧ (48-52 HRC) и шлифовку, что способствует повышению уровня надежности и точности работы. Ходовой винт станка установлен на долговечных металлокерамических подшипниках и имеет трапецеидальный профиль, что обеспечивает возможность самоторможения. Шпиндель изготовлен из высококачественной стали и прошел термическую обработку. Данный узел смонтирован на специальных подшипниках, благодаря чему радиальное биение не превышает 10 мкм и достигается высокая точность обработки.
Главное преимущество токарного станка: Наличие металлических шестерней обладающих высоким ресурсом и повышенной износостойкостью, а наличие клиновидного ремня позволит избежать повреждения двигателя при превышении нагрузки на шпиндель

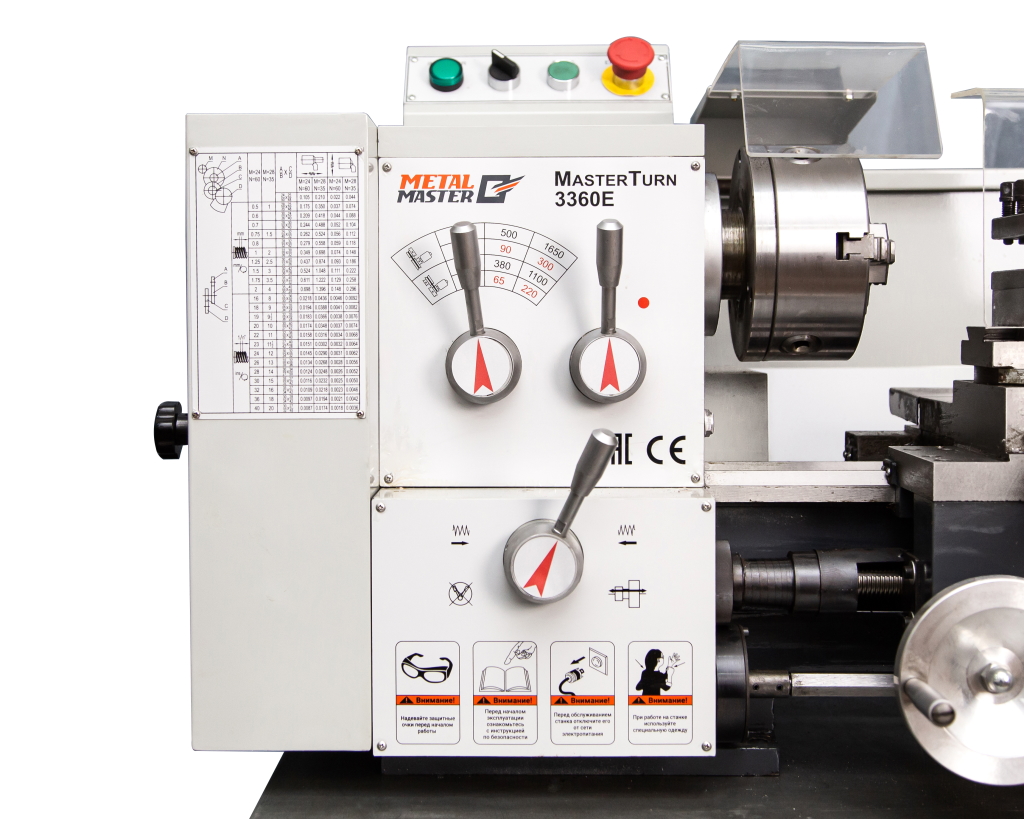

Переключение скоростей осуществляется с помощью ступенчатой коробки передач. На станке реализована возможность нарезания левой резьбы.

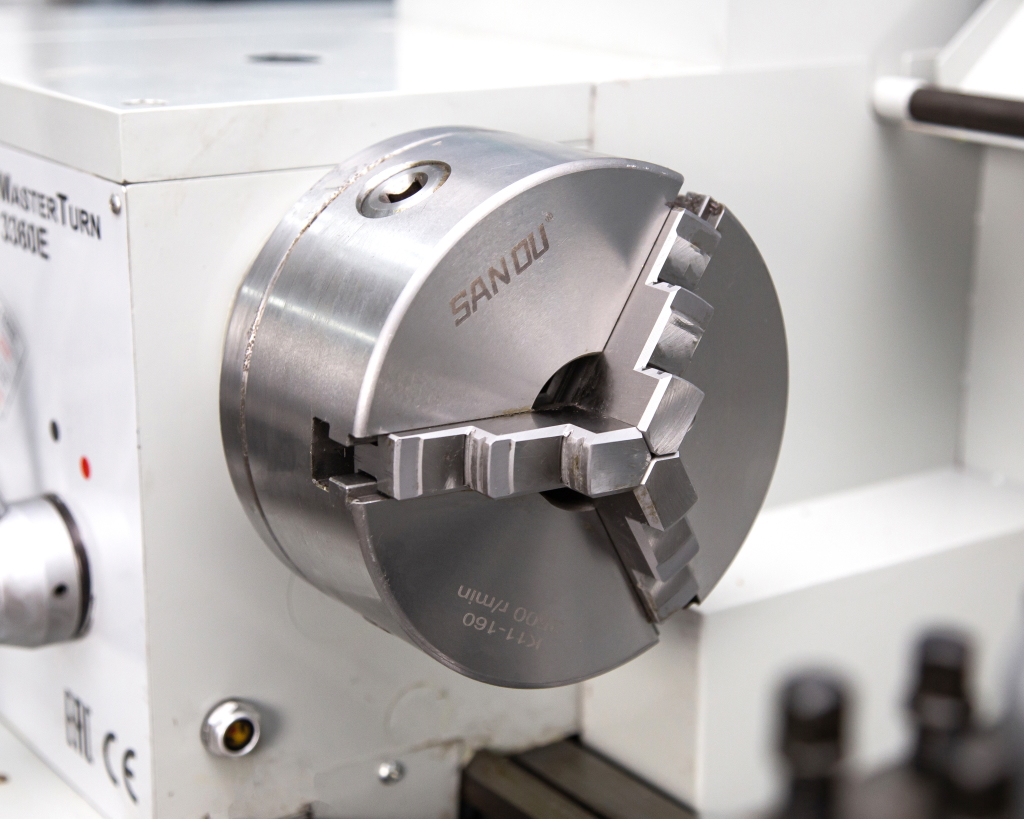

Модель оснащена трехкулачковым патроном диаметром 160 мм с обратными кулачками в комплекте
Возможность поворота тонкой продольной салазки позволяет точить конуса заданного параметра.
Станок оснащен приводами продольной и поперечной автоподачи.

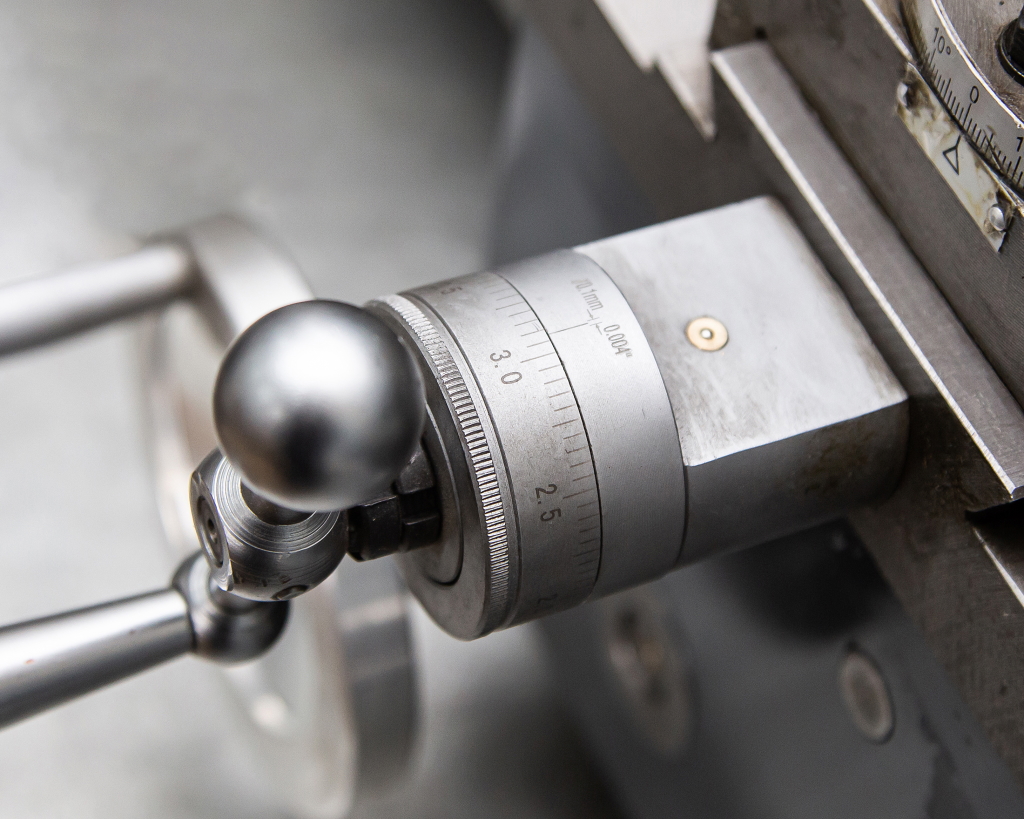

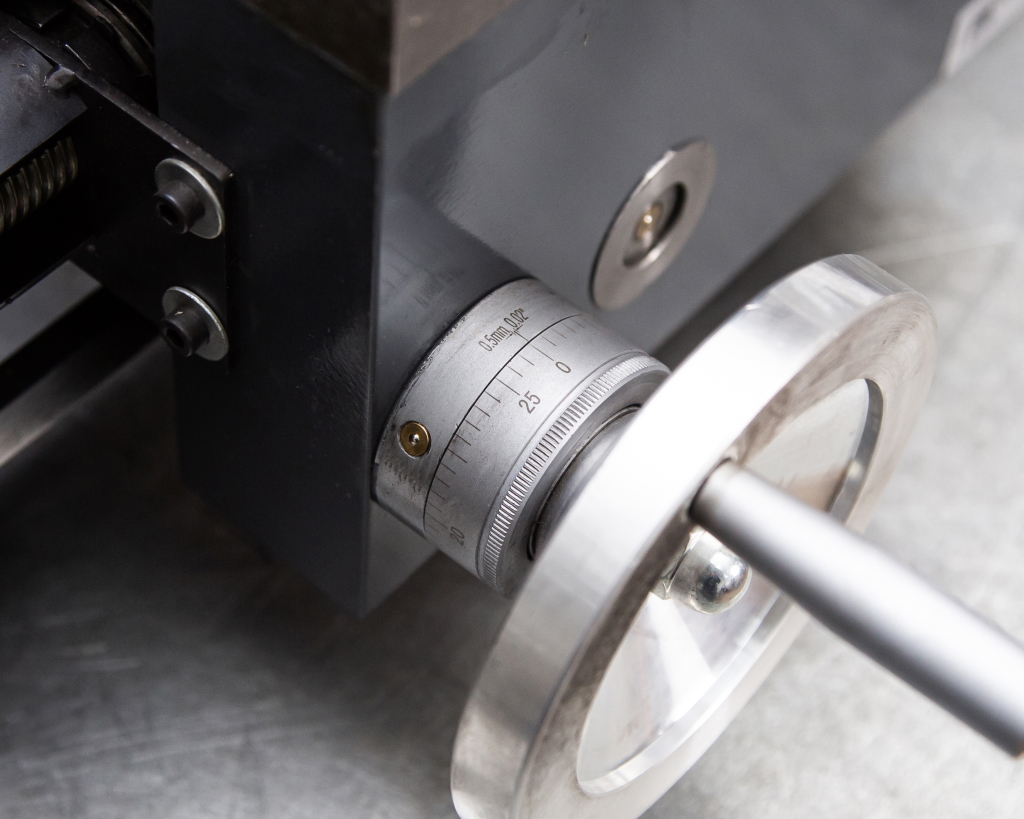

Цена деления лимба продольной подачи - 0.5 мм
Цена деления лимба поперечной подачи – 0,1мм.
Цена деления лимба тонкой продольной подачи - 0.05 мм

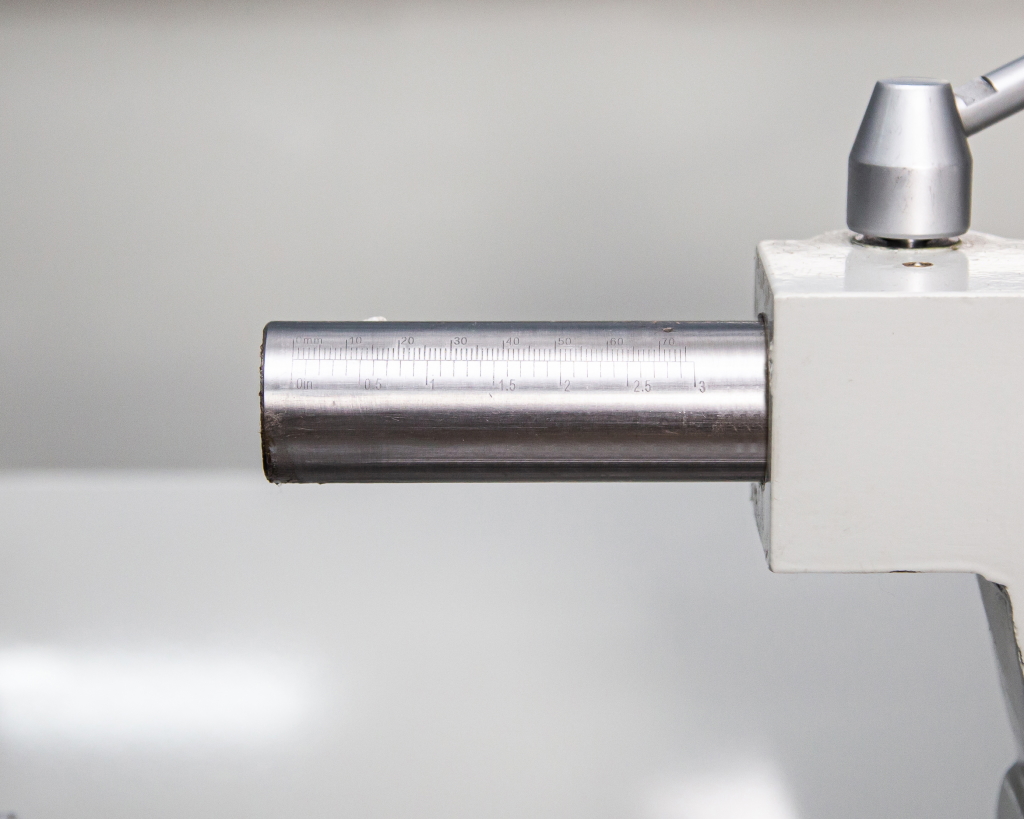

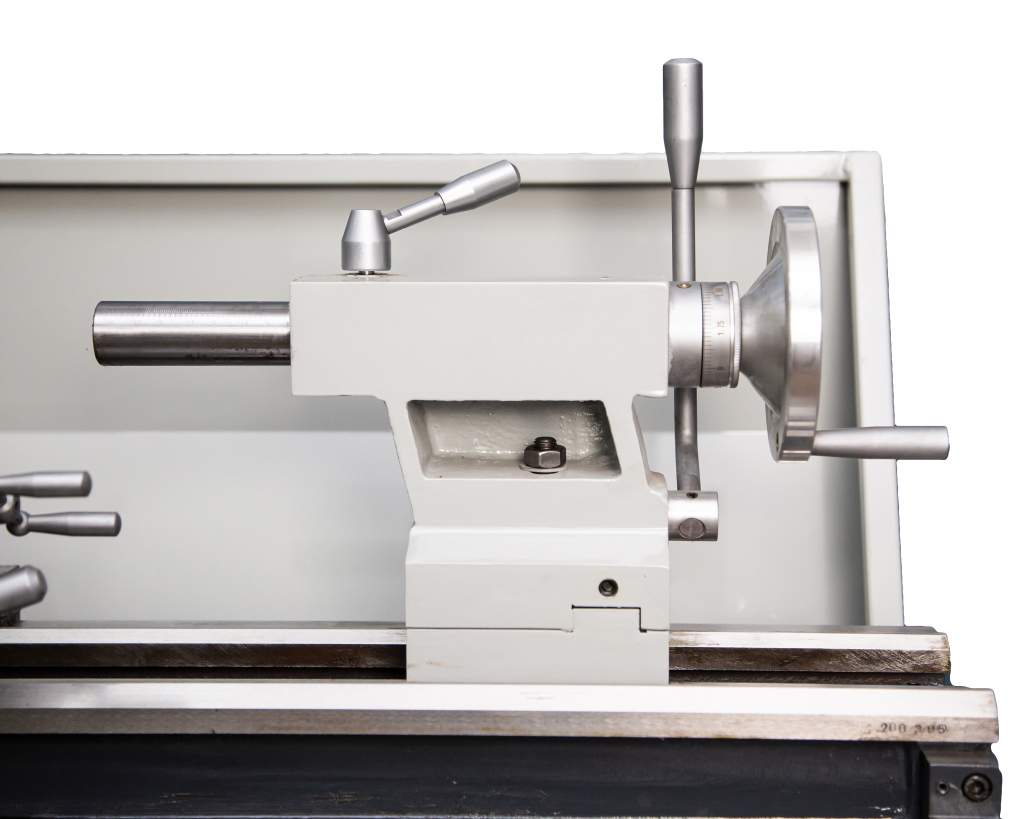

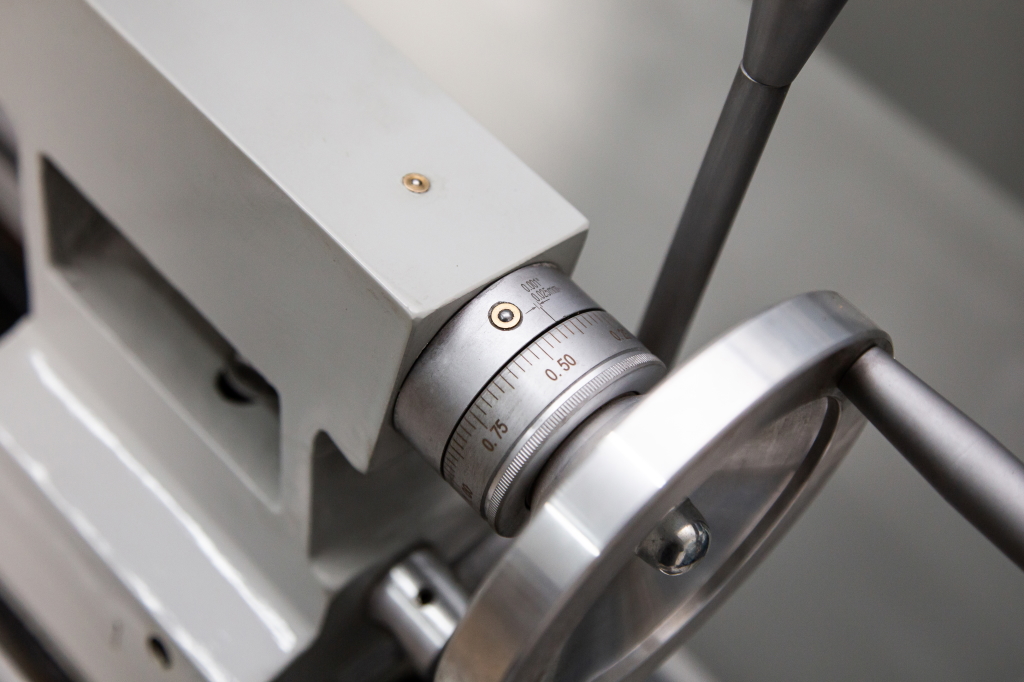

Вылет пиноли задней бабки составляет 80 мм
Все подвижные части станка оснащены тавотницами
Функциональные возможности

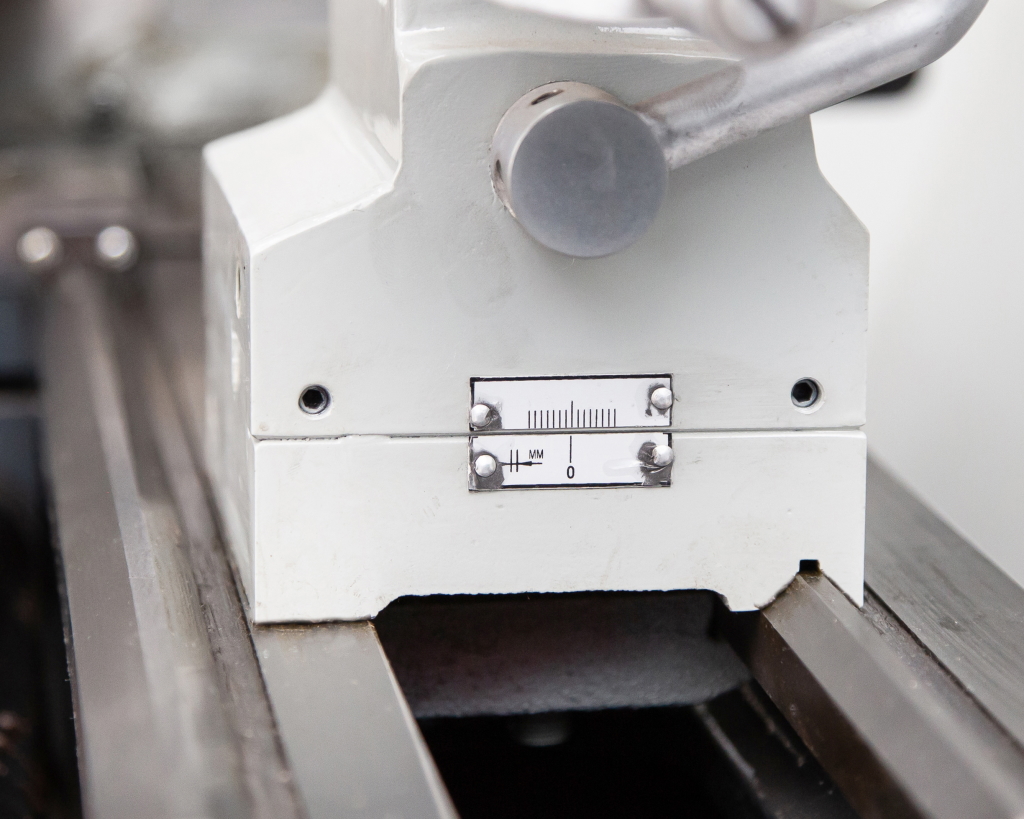

Возможность поперечного смещения задней бабки для обработки длинных конусов и поворота верхней части каретки для точения коротких конусов. На станке можно нарезать метрические и дюймовые резьбы, сменные шестерни гитары привода подач позволяют расширить стандартный типоразмер нарезаемой резьбы. Шпиндель станка имеет механическое регулирование скорости вращения.
Конструктивные особенности

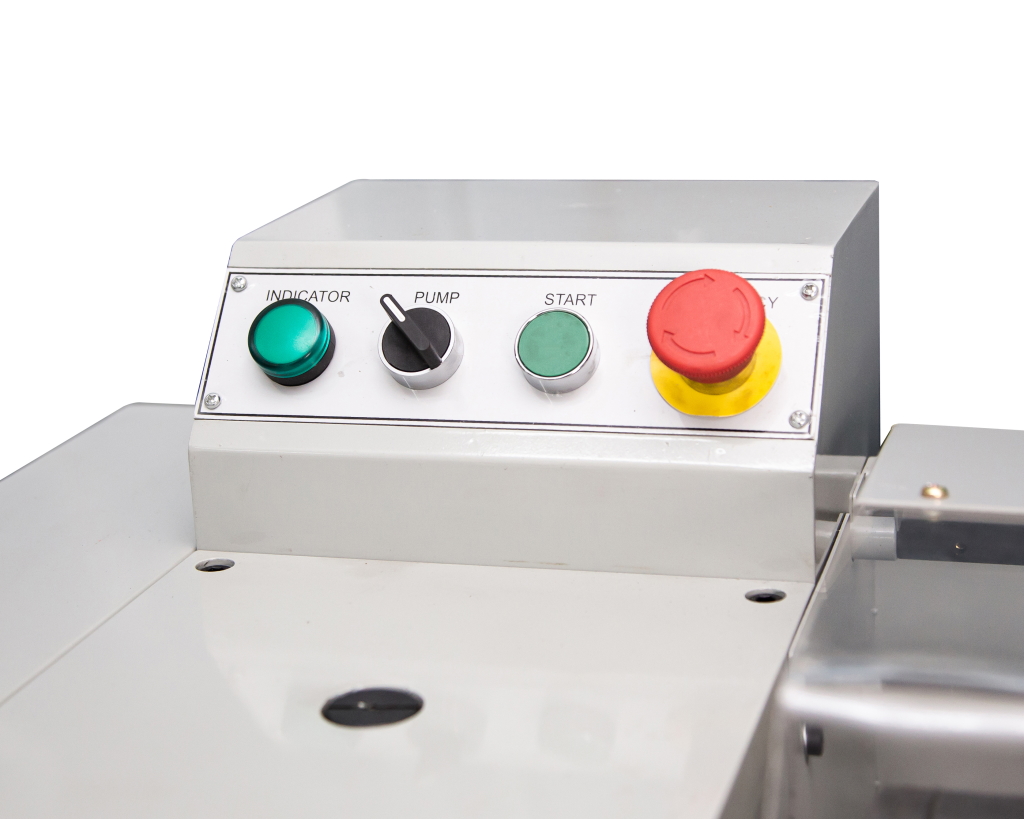

Станок имеет эргономичные органы управления (кнопки, ручки, маховики), защитный экран рабочей зоны, кнопку аварийной остановки, а также специальный ящик для хранения инструментов. Все это помогает облегчить условия труда и делает работу на данном оборудовании более комфортной.
Удобство эксплуатации

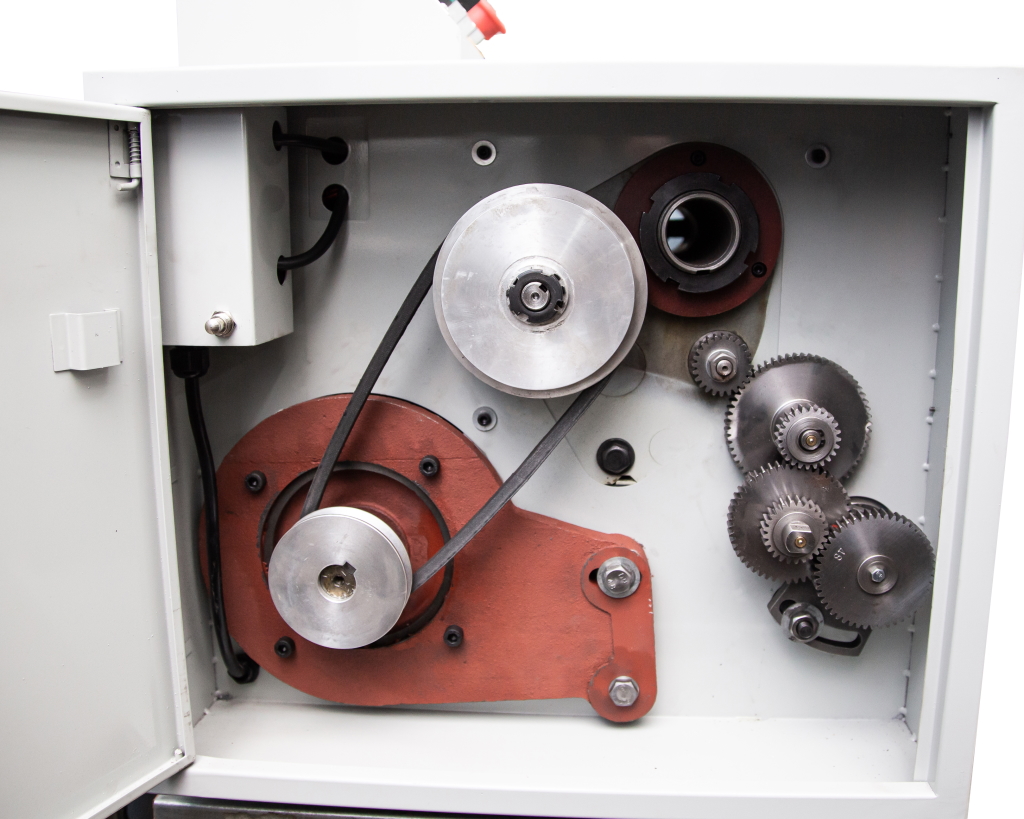

Привод главного движения имеет простую конструкцию состоящую из электродвигателя постоянного тока и двух ременных передач – зубчатый и клиновой ремни немецкой
фирмой, что на практике обеспечивает простоту эксплуатации, высокую надежность и низкий уровень шума. Привод продольной подачи станка имеет автоматический режим.

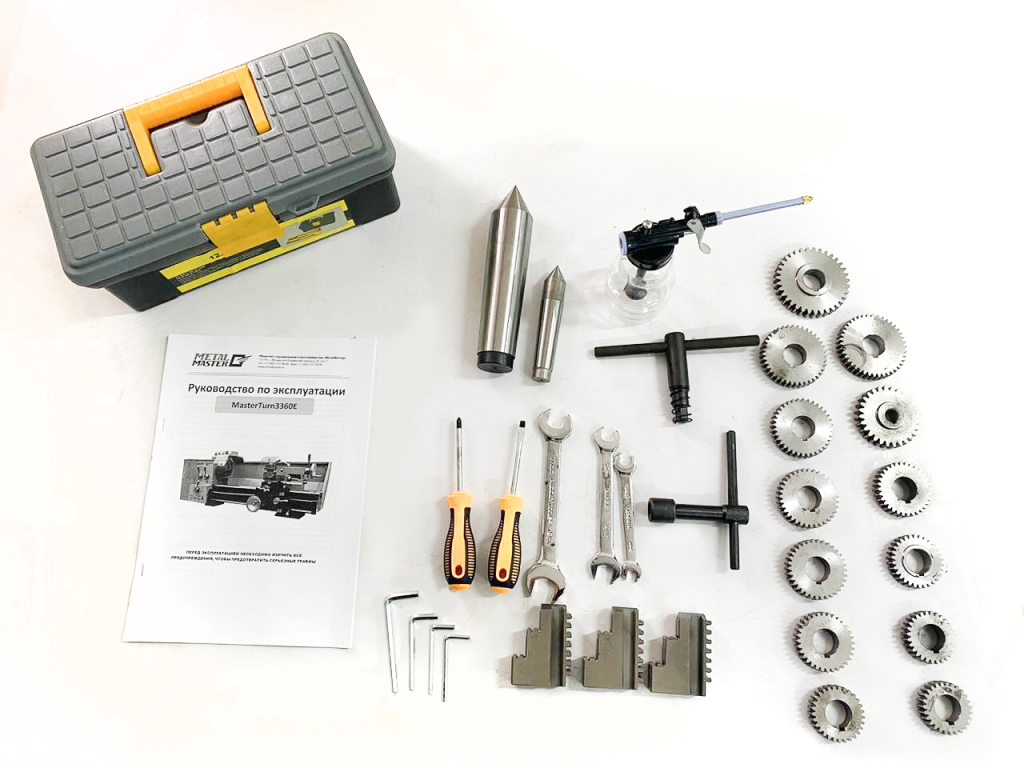

Стандартная комплектация:
- 3х кулачковый патрон 160 мм с обратными кулачками
- Два не вращающихся центра MT5 и МТ3
- Набор сменных шестерен 27 ; 28 ; 29 ; 30 ; 32; 34 ; 35 ; 35 ; 36 ; 40 ; 42
- Набор гаечных ключей
- Набор шестигранников
- Защитное ограждение патрона
- 4-х позиционный резцедержатель
- Руководство по эксплуатации на русском языке
| , | |
| Мощность двигателя, | 1,5 |
| Высота резцедержателя, | 16 |
| Конус шпинделя, | MT 5 |
| Виды метрической резьбы, | 17видов |
| Виды дюймовой резьбы, | 26 видов |
| Максимальный поперечный ход крестового суппорта, | 160 |
| Тип двигателя, | Асинхронный |
| Ширина станины, | 160 |
| Вес нетто/брутто, | 240/260 |
| Макс. диаметр над суппортом, | 220 |
| Диаметр шпиндельного отверстия, | 38 |
| Диапазон скоростей вращения шпинделя, | |
| Максимальный тонкопродольный ход крестового суппорта, | 100 |
| Максимальное продольное перемещение суппорта, | 480 |
| Диапазон метрической резьбы, | 0,5-4 |
| Диапазон дюймовой резьбы, | |
| Диапазон продольной подачи, | 0,0087–1,396 /об |
| Диапазон поперечной подачи, | 0,0018—0,296 /об |
| Диаметр пиноли задней бабки, | 30 |
| Рабочий ход пиноли задней бабки, | 85 |
| Конус пиноли задней бабки, | MT 3 |
| Напряжение, | 220 |
| Размер упаковки (без основания), | 1470*770*640 |
| Размер упаковки (с основанием), | 1470*770*1350 |
| Макс. диаметр обработки над станиной, | 330 |
| Макс. расстояние между центрами, | 600 |
