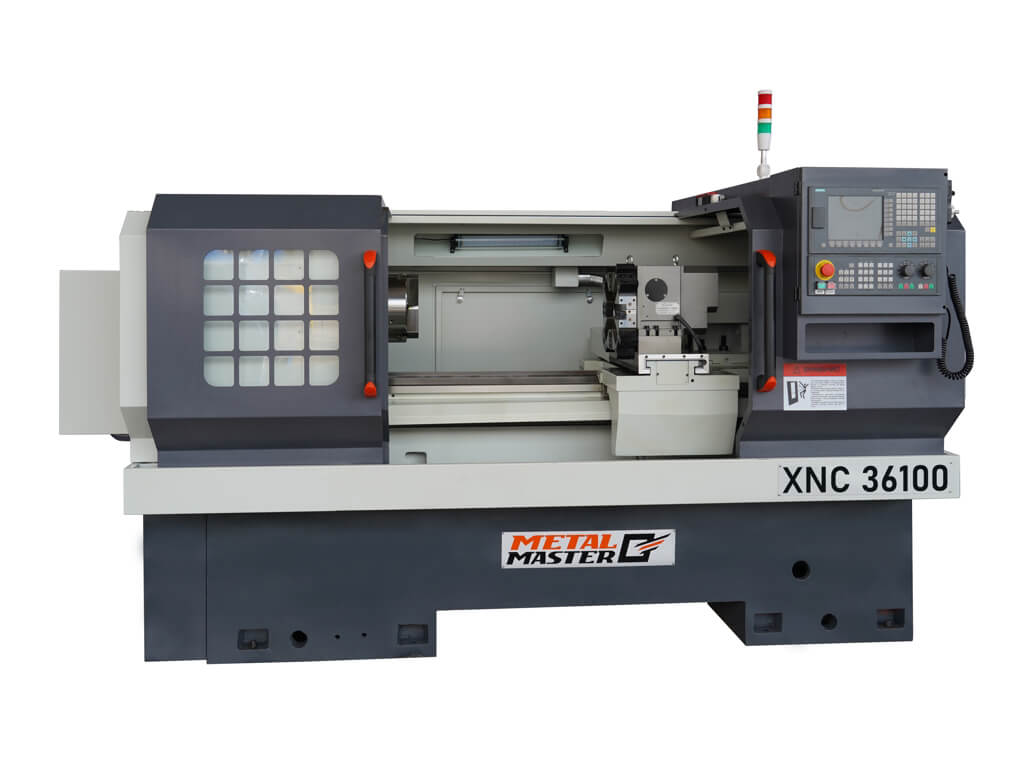

Токарный станок с ЧПУ с горизонтальной станиной Metal Master XNC 36100
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияMetal Master XNC 36100 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.
Особенности:
- Массивная литая станина из серого чугуна;
- Массивная чугунная тумба;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Siemens 808DA;
- Простота в программировании;
- Серводвигатели Siemens;
- 6-ти позиционная револьверная головка для инструмента;
- Гидравлический 3-х кулачковый патрон;
- Гидравлическая задняя бабка;
- ШВП по осям X/Z класса точности P5;
- Закаленные направляющие ТВЧ;
- Автоматическая централизованная система смазки;
- Диаметр обработки над станиной – 360 мм;
- Расстояние между центрами – 1000 мм;
- Надежный частотный двигатель.

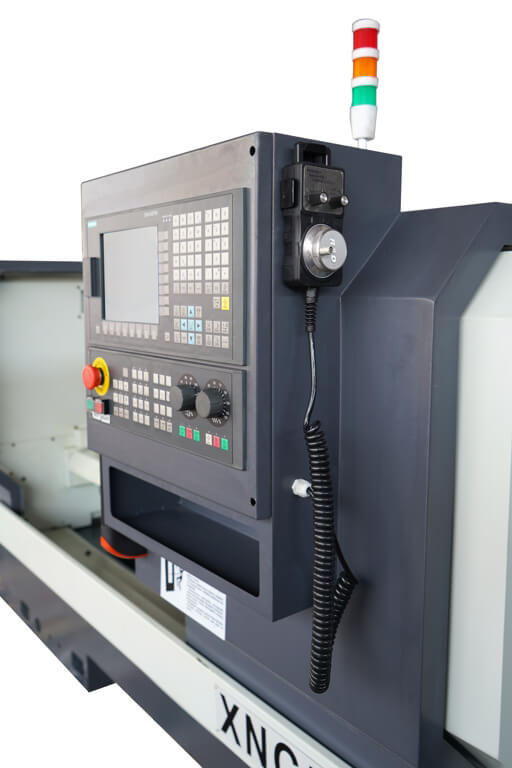

Токарный станок Metal Master XNC 36100 оснащен системой ЧПУ SINUMERIK 808D, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии является оптимальным выбором для станков данного класса.

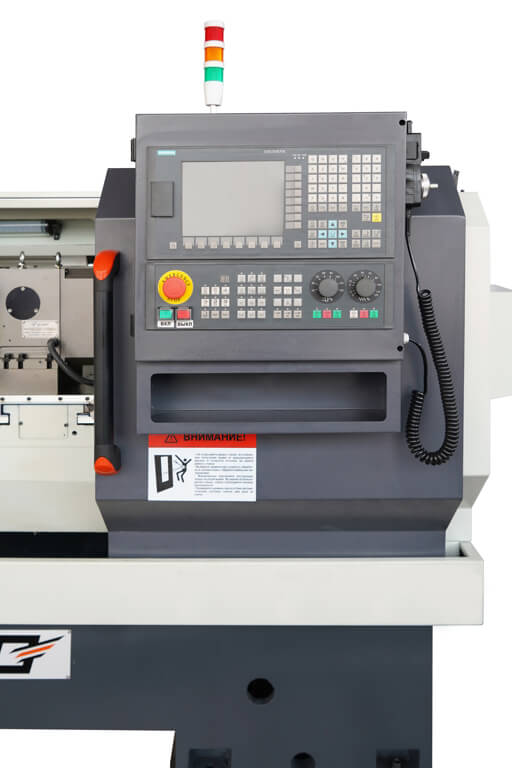

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.
Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.

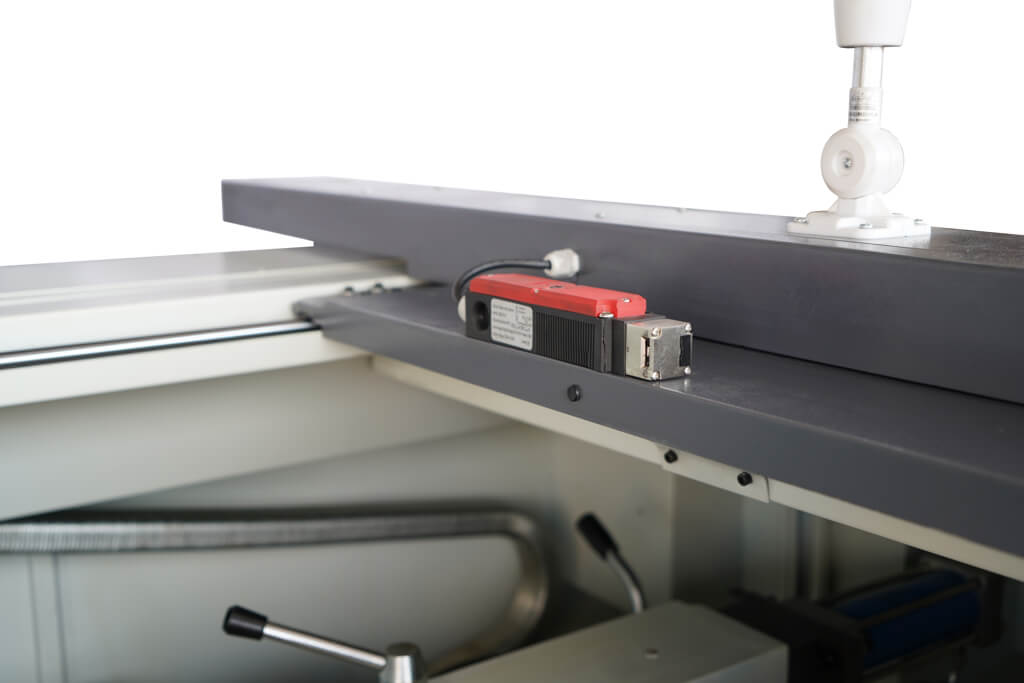

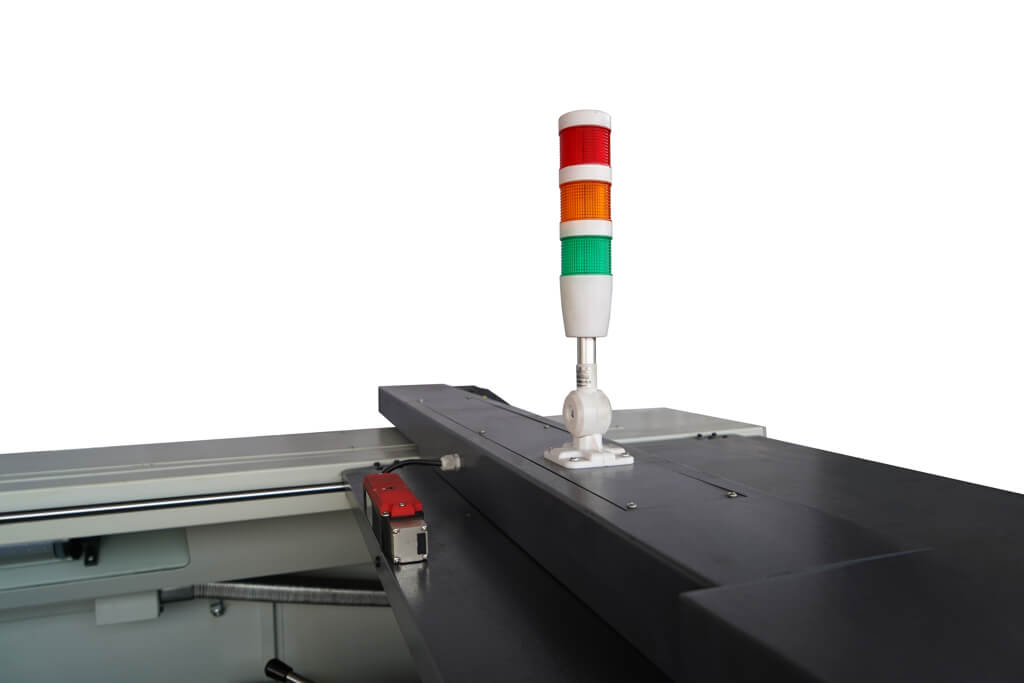

Защитные дверцы станка оснащены концевым выключателем.

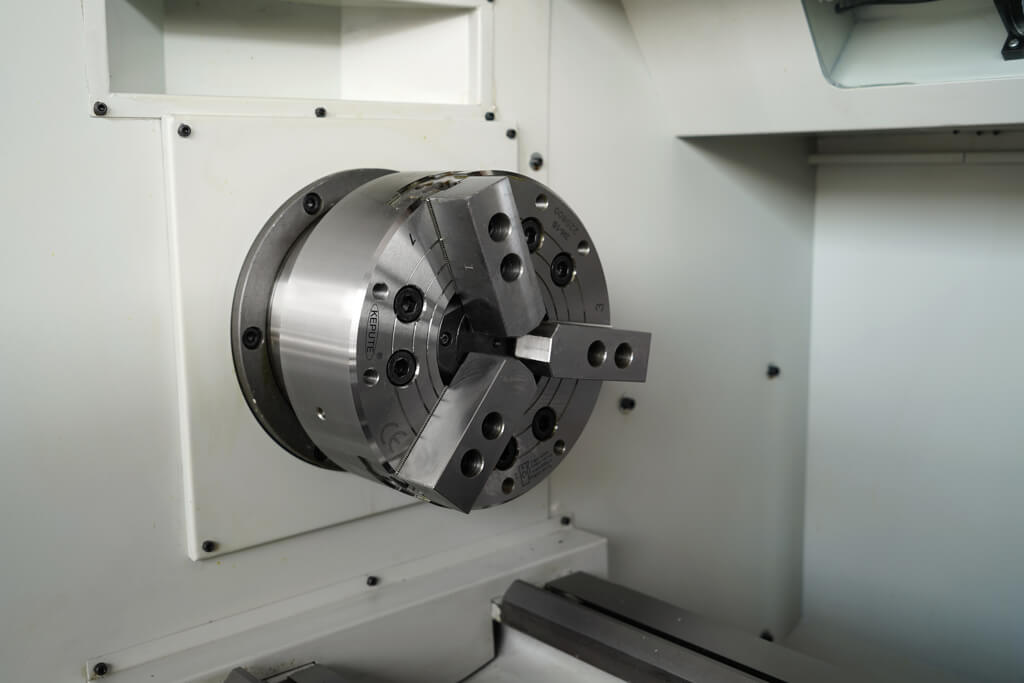

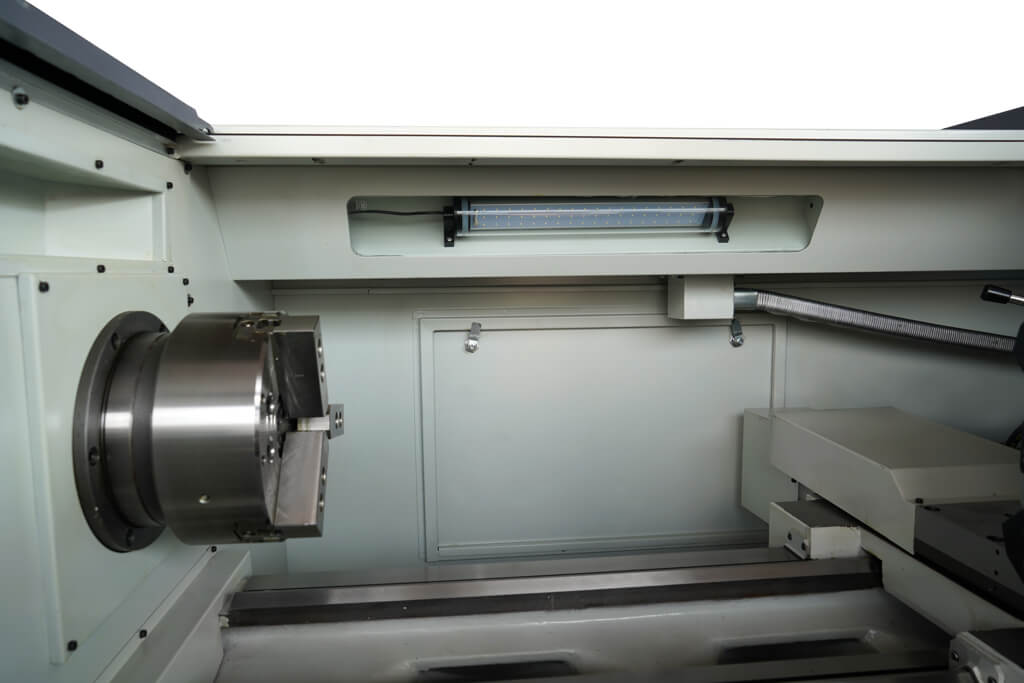

На станке установлен 3-кулачковый гидравлический патрон диаметром 200 мм.

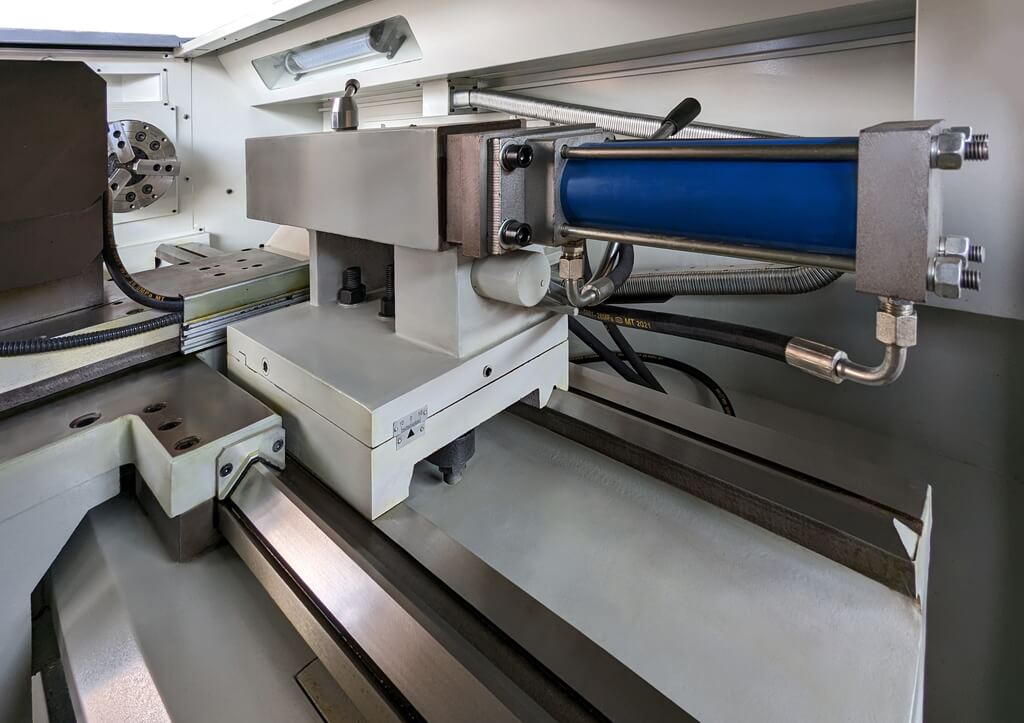

На задней бабке установлен гидроцилиндр, отвечающий за перемещение пиноли.

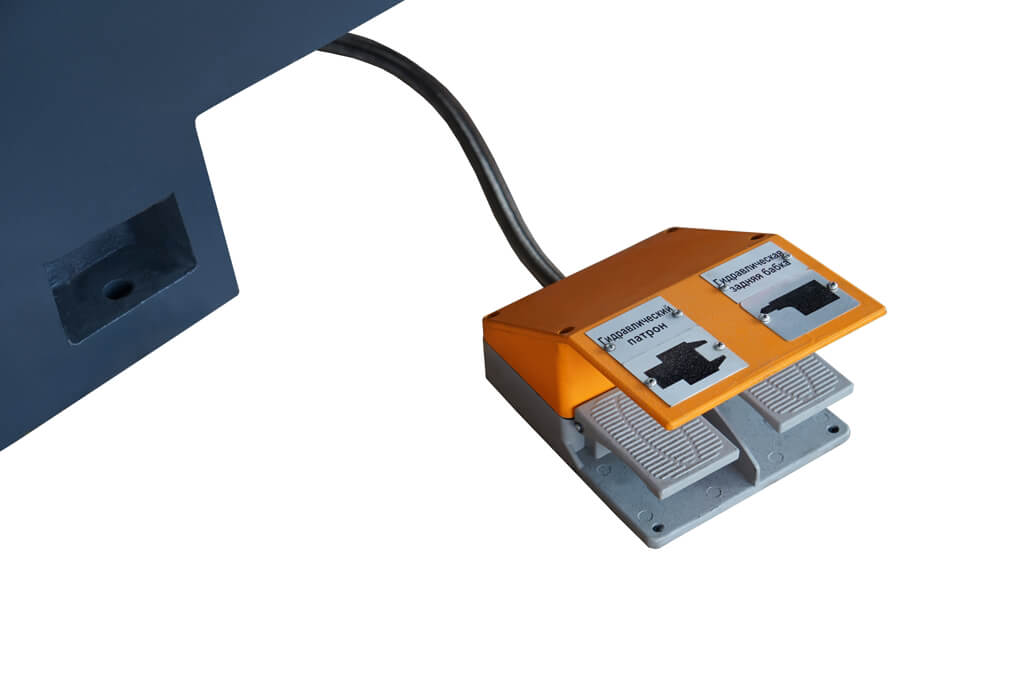

Управление гидравлическим патроном и перемещением пиноли задней бабки осуществляется при помощи переносной ножной педали.

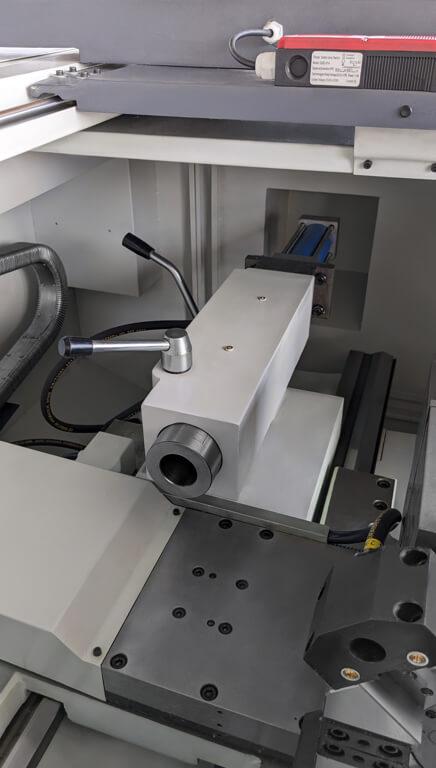

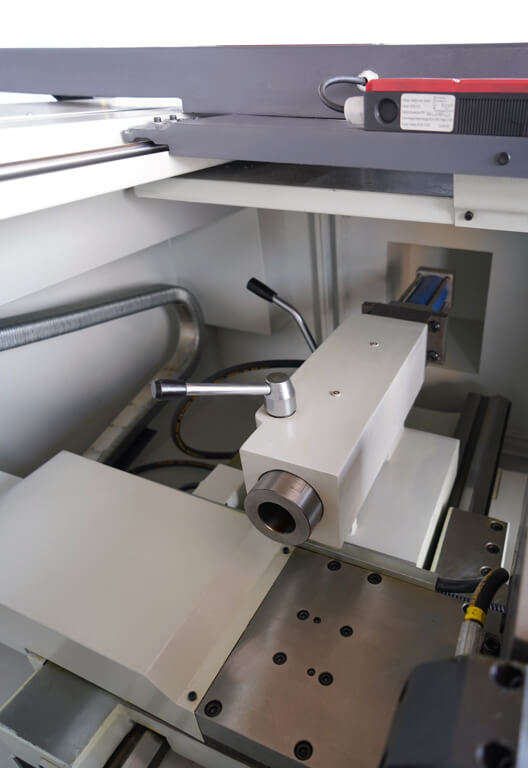

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

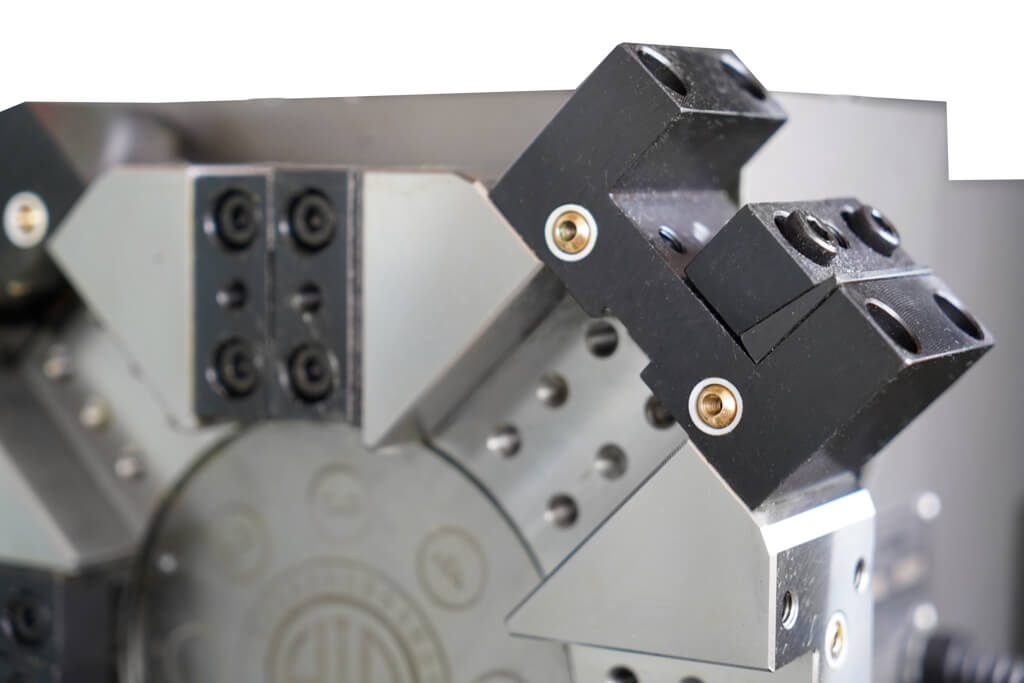

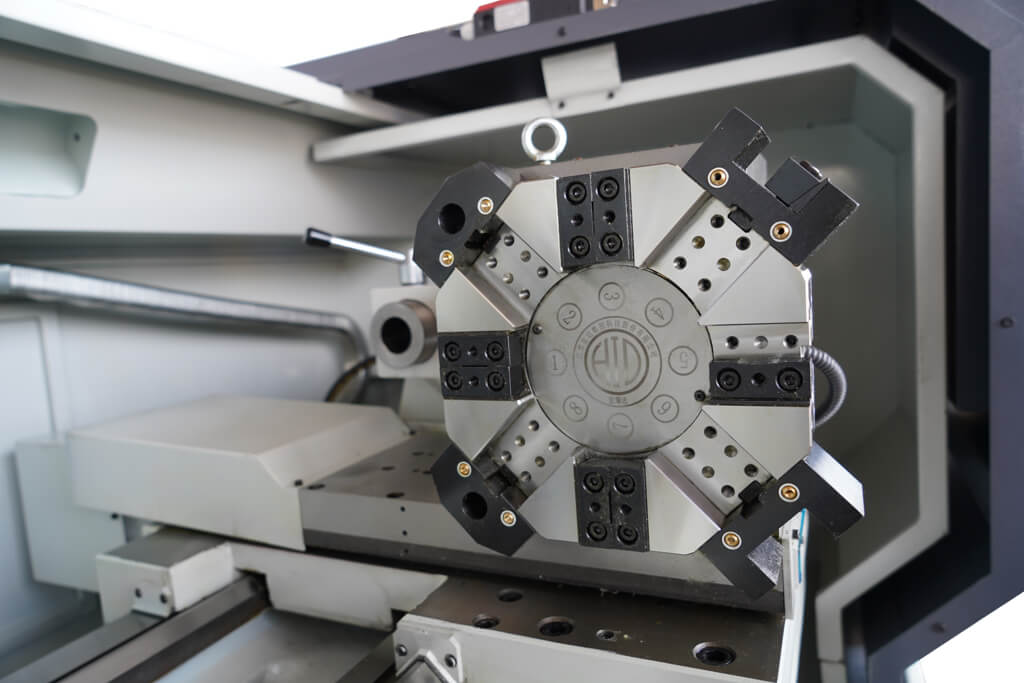

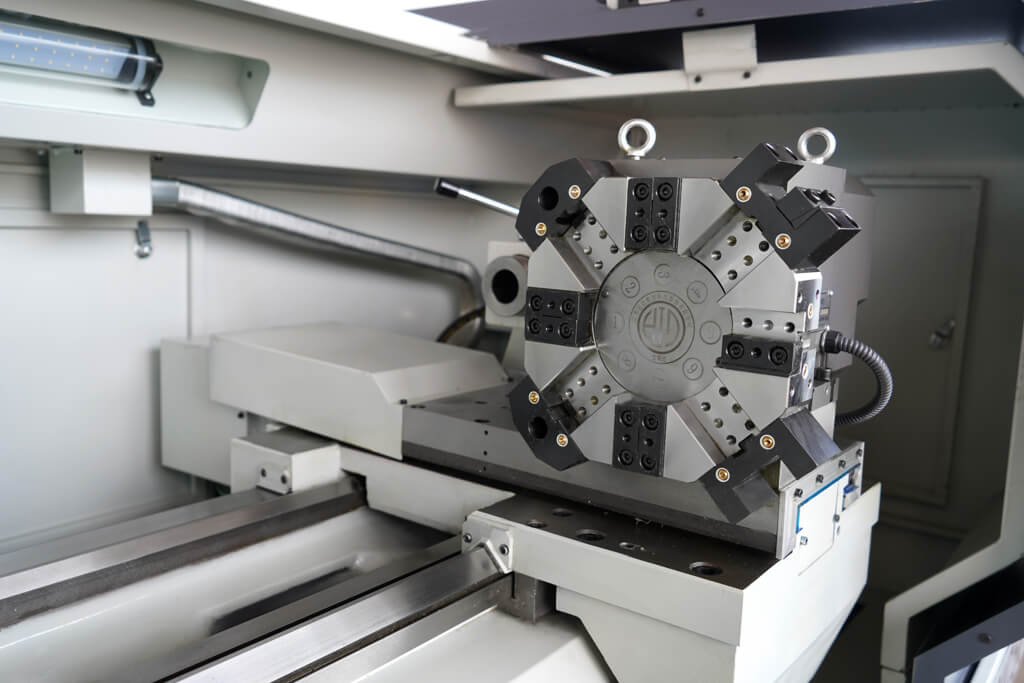

Суппорт оснащен 8-позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 20х20 мм (3 шт.) и для инструмента с хвостовиком круглого сечения диаметром 20 мм (3 шт.)
Револьверная головка имеет специальные патрубки, через которые в зону резания подается СОЖ.

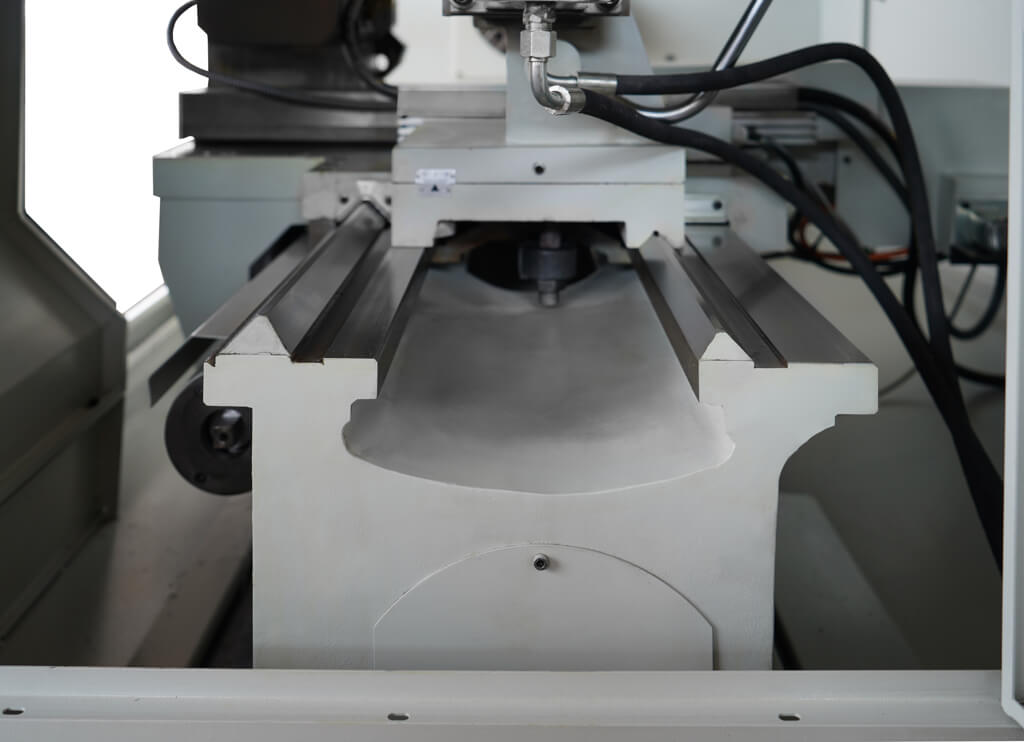

Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 330 мм.

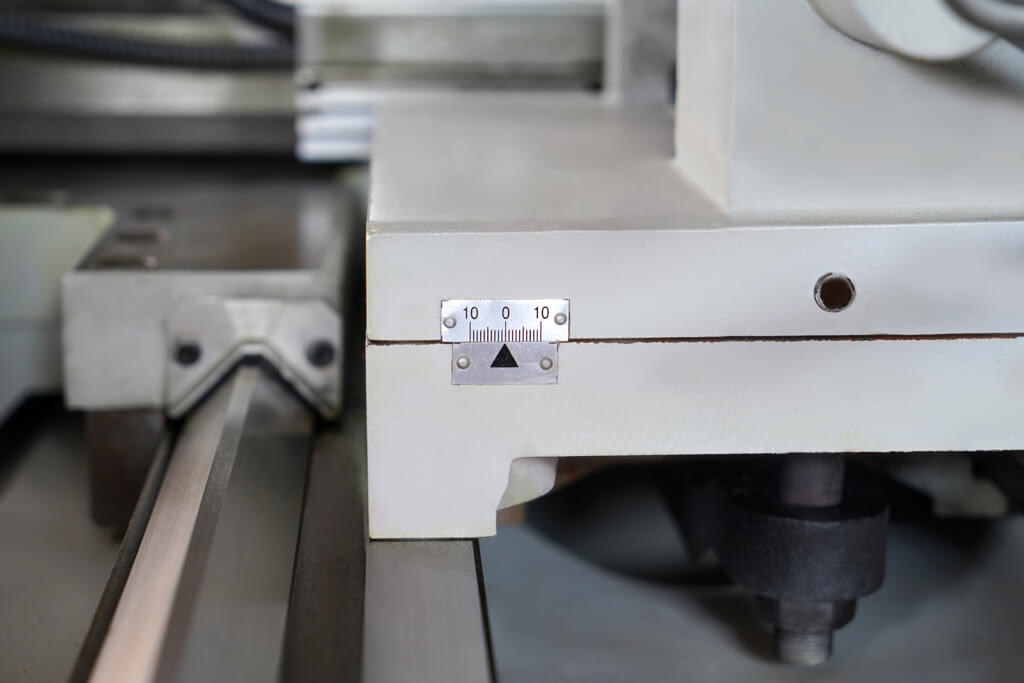

Поперечное перемещение задней бабки составляет ±10 мм.

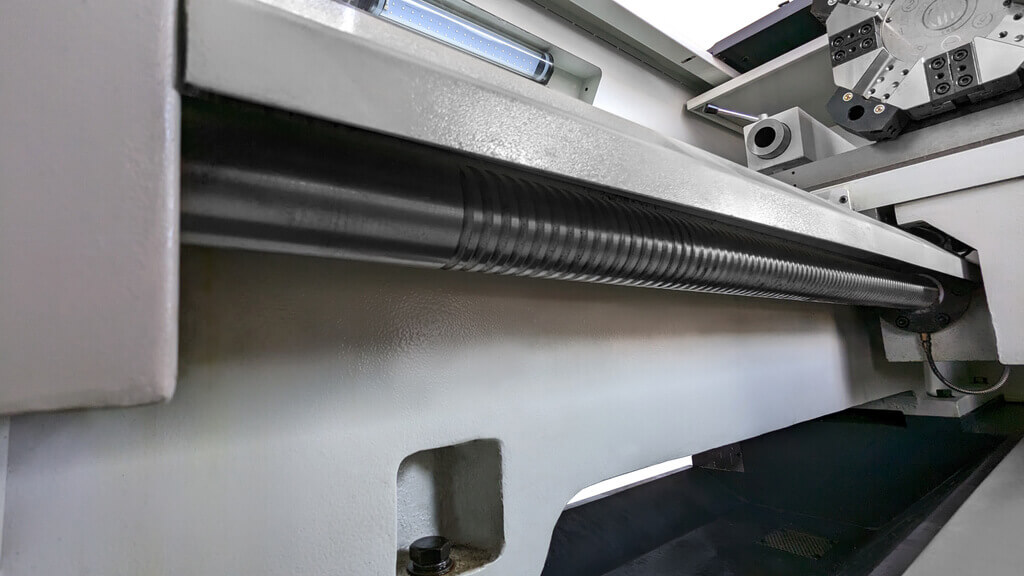

Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

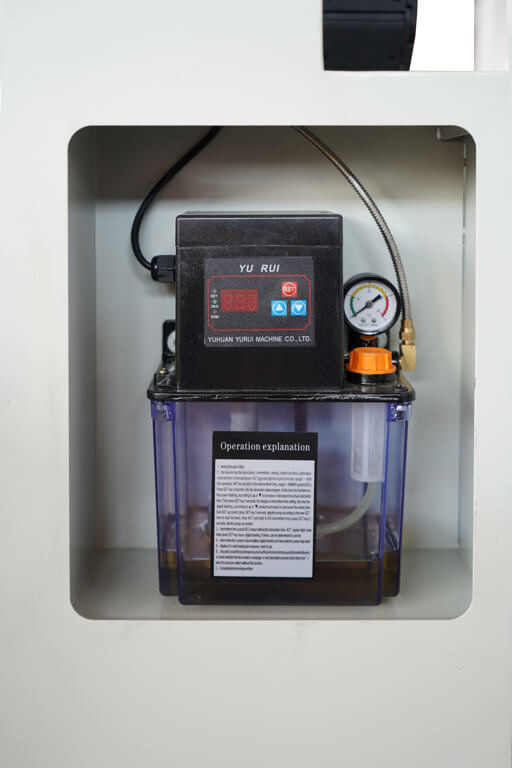

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.
Станок оборудован светодиодной лампой местного освещения.

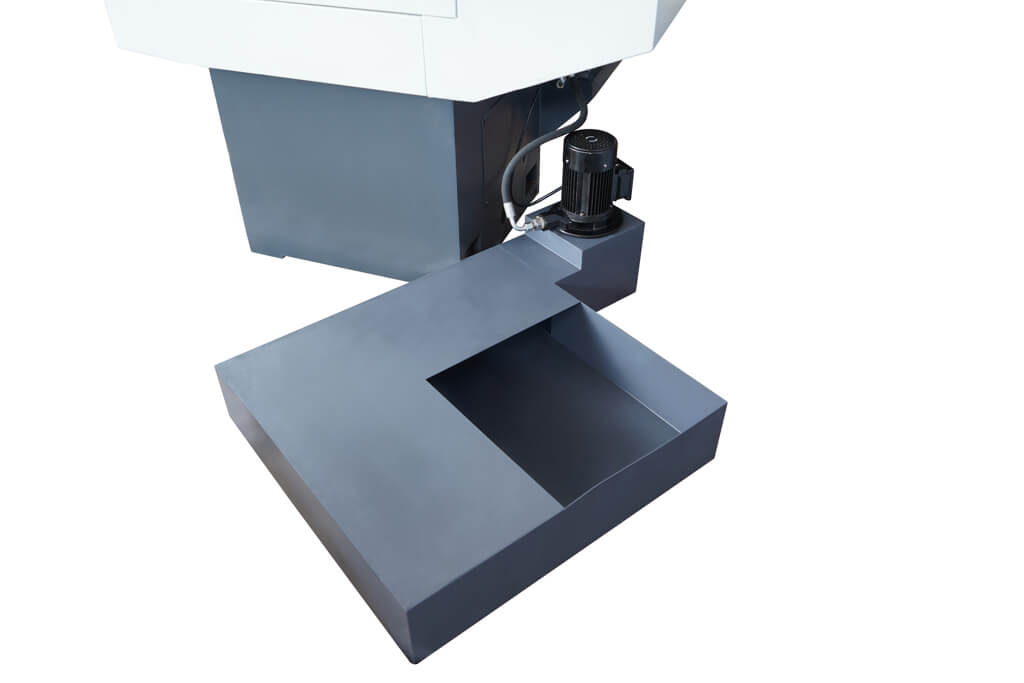

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,18 кВт и резервуар, которые располагаются под станком.

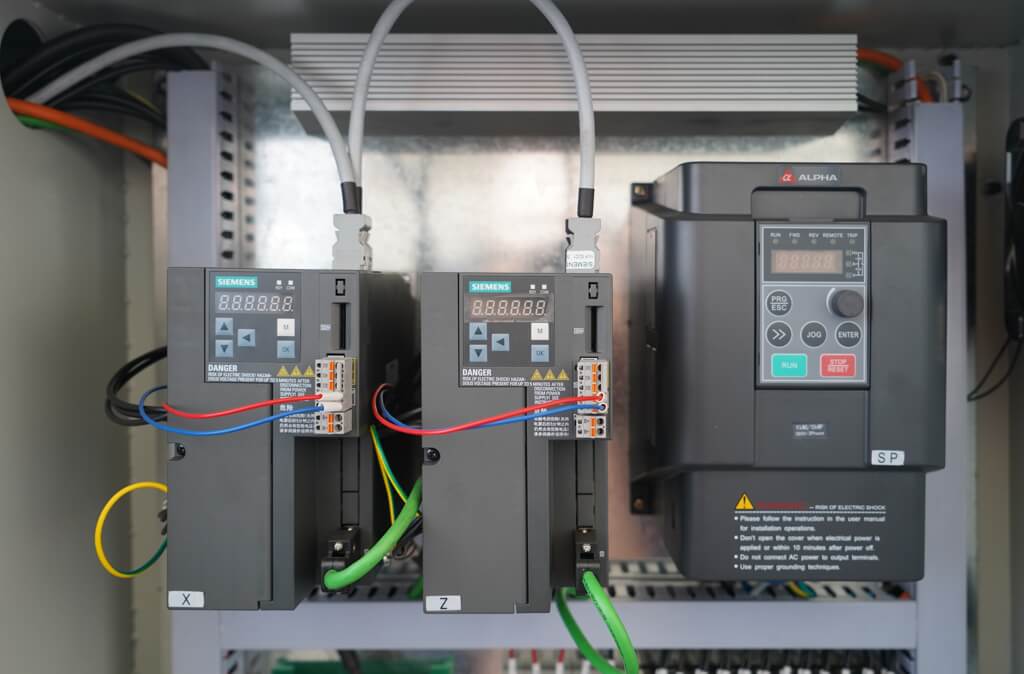

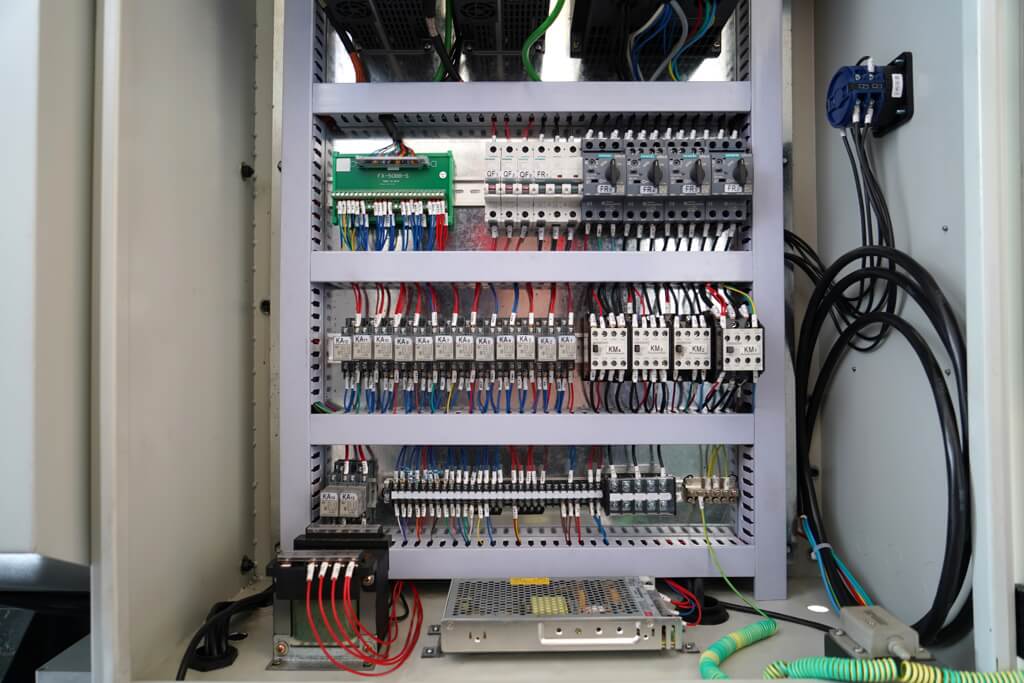

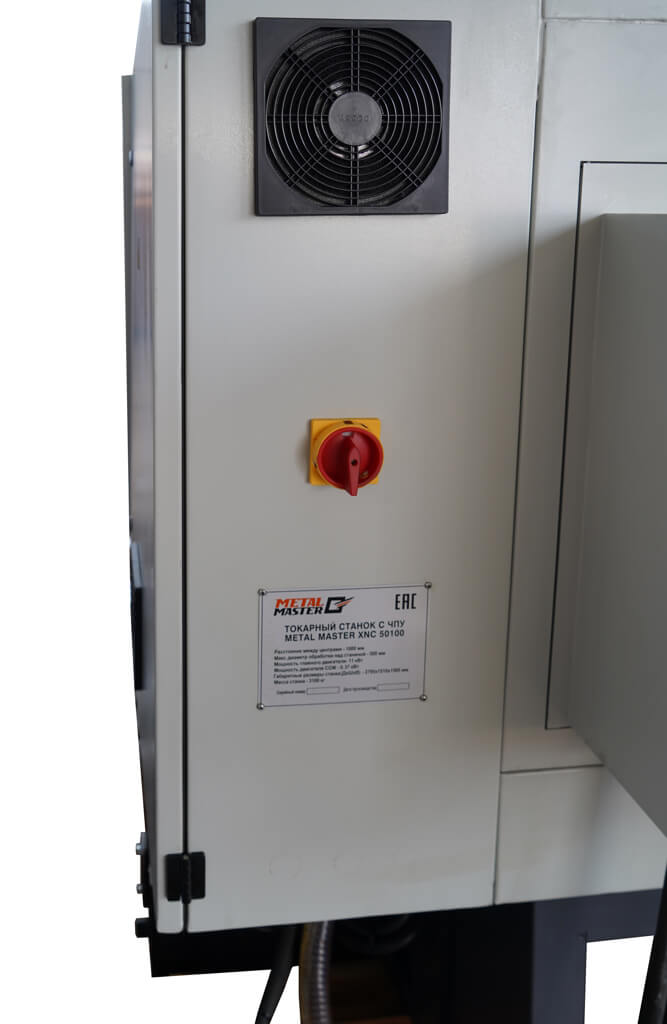

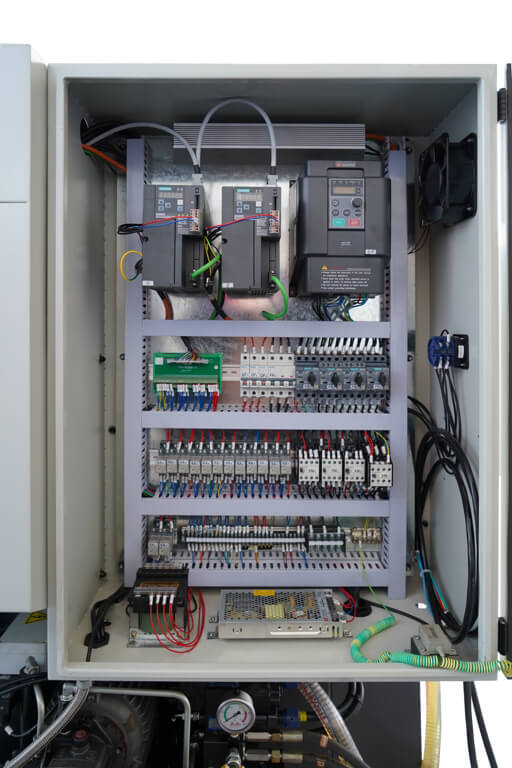

С тыльной стороны станка расположен электрошкаф. Сервоприводы и электрокомпоненты мирового известного бренда Siemens, а также частотный преобразователь Alpha обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.
На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.
Станок оснащен частотным и надежным двигателем мощностью 5,5 кВт. Вращение на шпиндель передается через клиновые ремни.

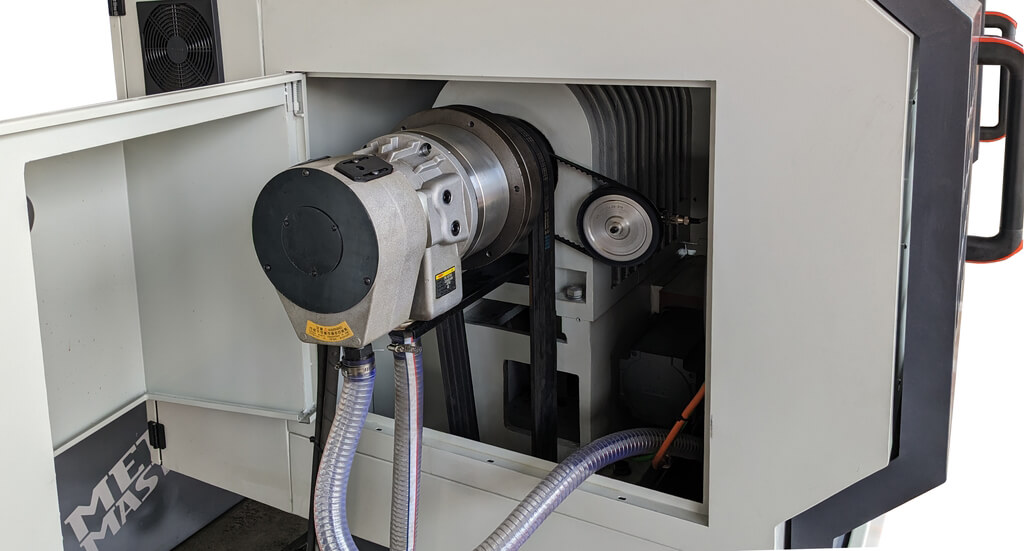

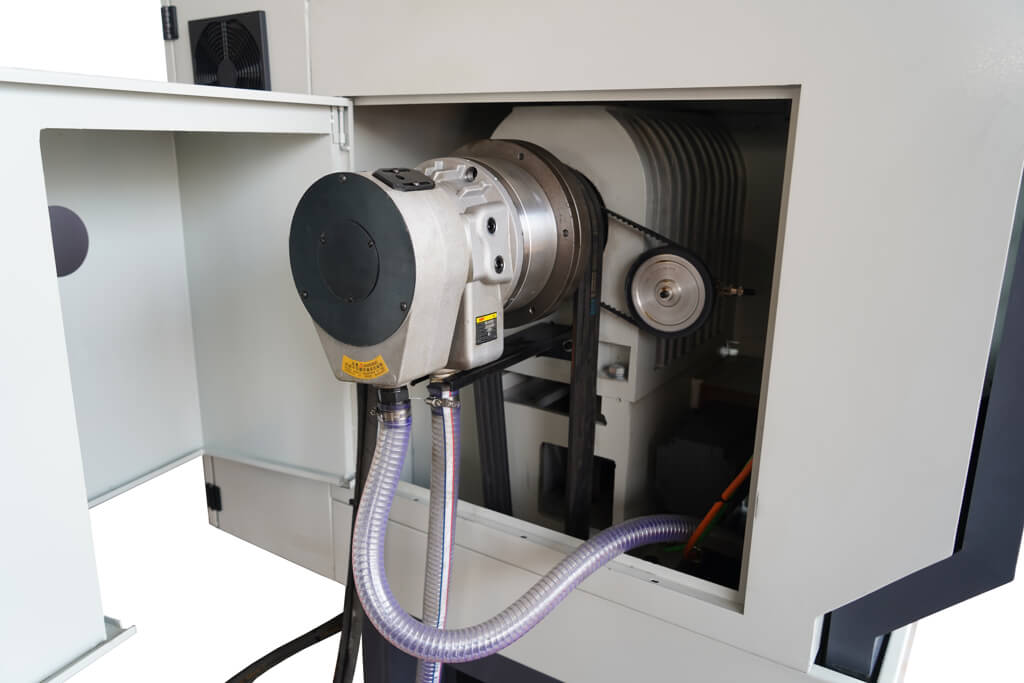

Под защитной дверцей шпиндельной бабки расположено гидравлическое устройство, состоящее из закрепленного на шпинделе гидравлического цилиндра с поршнем. На хвостовике гидроцилиндра расположен маслоподающий коллектор. Защитная дверца оснащена концевым выключателем.

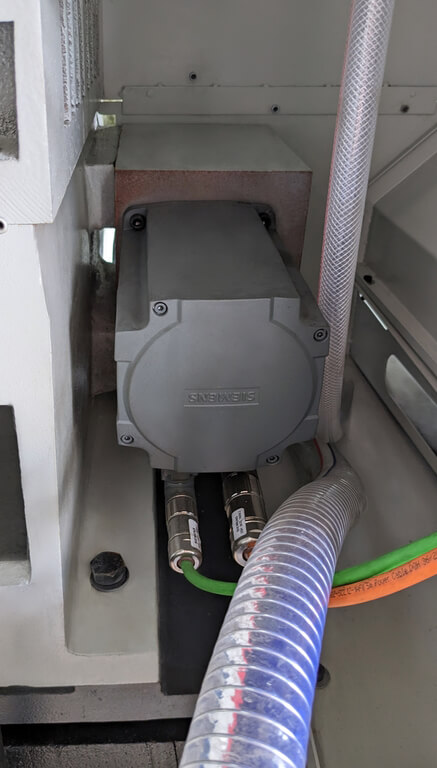

За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Siemens.

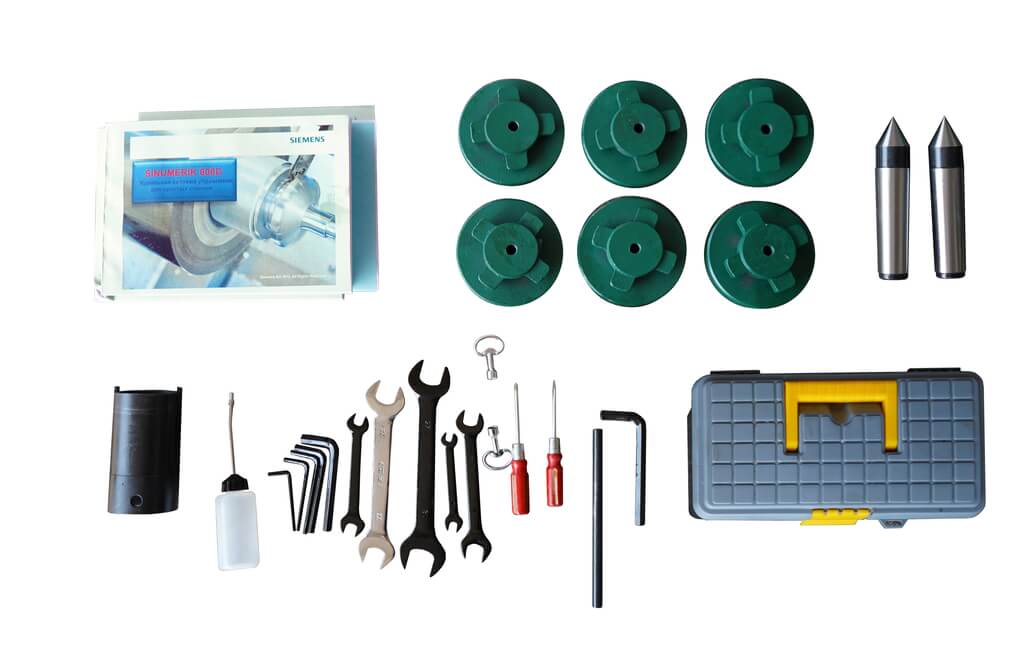

В ЗИП входит набор рожковых ключей, набор шестигранников, масленка, отвертки, ключ для снятия гидравлического патрона, опоры, два упорных центра, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.
В стандартную комплектацию станка входят:
- ЧПУ Siemens 808DA;
- Гидравлический патрон 200 мм;
- Гидравлическая задняя бабка;
- 6-ти позиционный электрический револьверный держатель инструмента;
- Автоматическая смазка и подача СОЖ;
- Освещение рабочей зоны;
- Руководство по эксплуатации на русском языке.
| , | |
| Расстояние между центрами, мм | 1 000 |
| Макс. диаметр обработки над станиной, мм | 360 |
| Макс. диаметр обработки над поперечными салазками, мм | 210 |
| Ширина станины, мм | 330 |
| Диапазоны скоростей шпинделя, об/мин | 50 – 2500 |
| Диаметр отверстия шпинделя, мм | 66 |
| Торец шпинделя, | А2-6 |
| Конус шпинделя, | МТ-6 |
| Тип патрона, | Гидравлический |
| Диаметр патрона, мм | 200 |
| Диаметр отверстия 3х кулачкового патрона, мм | 50 |
| Перемещение по оси Х, мм | 250 |
| Перемещение по оси Z, мм | 1 000 |
| Резцедержатель, | |
| Количество инструментов, | 6 |
| Размер держателя инструмента с квадратным хвостовиком, мм | 20x20 (3 шт.) |
| Размер держателя инструмента с круглым хвостовиком, мм | ø20 (3 шт.) |
| Задняя бабка, | Гидравлическая |
| Ход пиноли задней бабки, мм | 120 |
| Конус пиноли задней бабки, | МТ4 |
| Мощность главного двигателя, кВт | 5,5 |
| Тип двигателя, | Частотный |
| Размер винта X/Z, | 2004/4006 |
| Класс точности X/Z, | P5 |
| Мощность двигателя СОЖ, кВт | 0,18 |
| Система ЧПУ, | Siemens 808DA |
| Габаритные размеры станка (ДхШхВ), мм | 2465х1308x1610 |
| Габаритные размеры станка в упаковке (ДхШхВ), мм | 3020х1470х2030 |
| Вес нетто/брутто, кг | 1720/2020 |
| Ускоренные подачи X/Z, м/мин | 6-8 |
