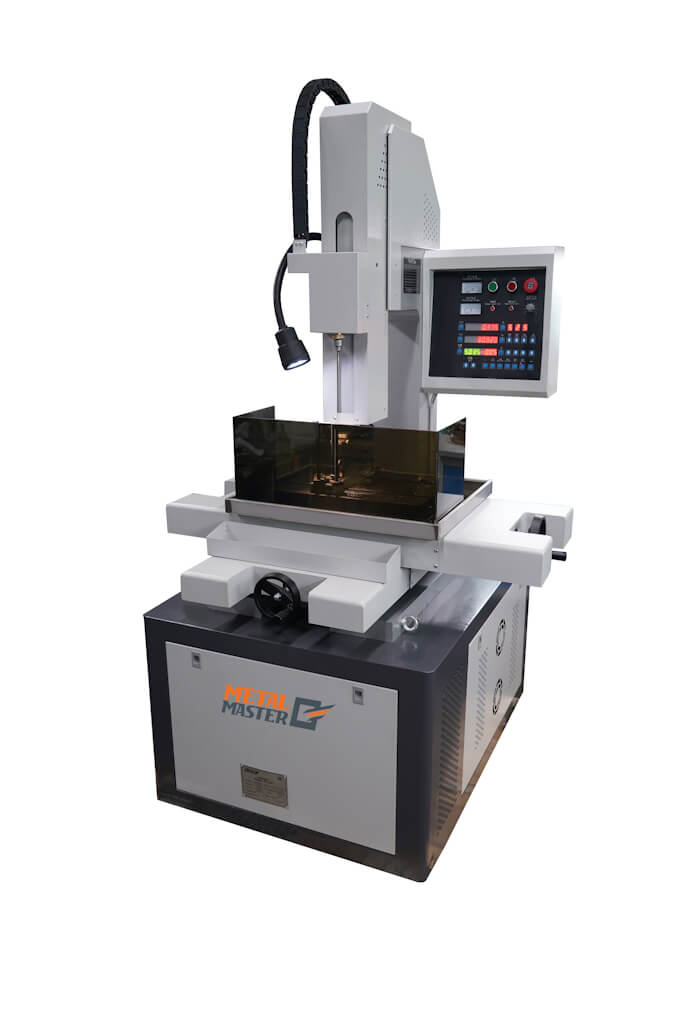

Электроэрозионный однокоординатный высокоскоростной станок «Супердрель» Metal Master DS-703A
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияСупердрель однокоординатная METAL MASTER DS-703A c одной управляемой осью – осью Z, которая контролирует глубину прожига и имеет функцию коррекции глубины электроэрозионного прожига на износ электрода.
У однокоординатной супердрели перемещение по осям X и Y осуществляется в ручном режиме, с помощью рукояток. На наших станках величину перемещения рабочих столов можно контролировать как по лимбам, так и по устройству цифровой индикации (УЦИ) к которой подключены установленные на супердрель оптические линейки с дискретностью измерения 0.005 мм.
Помимо цифровой индикации, установленное УЦИ имеет ряд вычислительных функций, значительно облегчающих и ускоряющих работу на данном станке (деление измеренной величины пополам позволяет легко определять центральную точку между гранями и центр отверстия).
В зависимости от требований к электроискровой обработке в качестве охлаждающей и вымывающей жидкости супердрели можно применить проточную воду или специальные СОЖ.
Если у вас стоит задача получения отверстий диаметром от 0.3 до 3 мм в труднообрабатываемых электропроводных материалах, отверстий на наклонных или сложных поверхностях, или глубоких отверстий, то мы рекомендуем вам рассмотреть применение электроискрового прошивного станка – супердрель.
Применение
Получение отверстий от ø 0,3 до 3 мм в труднообрабатываемых электропроводных материалах:
- На наклонных или сложных поверхностях;
- Сверление заходных отверстий для дальнейшей обработки на проволочно-вырезном станке;
- Изготовление фильер, форсунок, охлаждающих каналов;
- Быстрое извлечение сломанных метчиков и др. инструмента.
Описание станка:

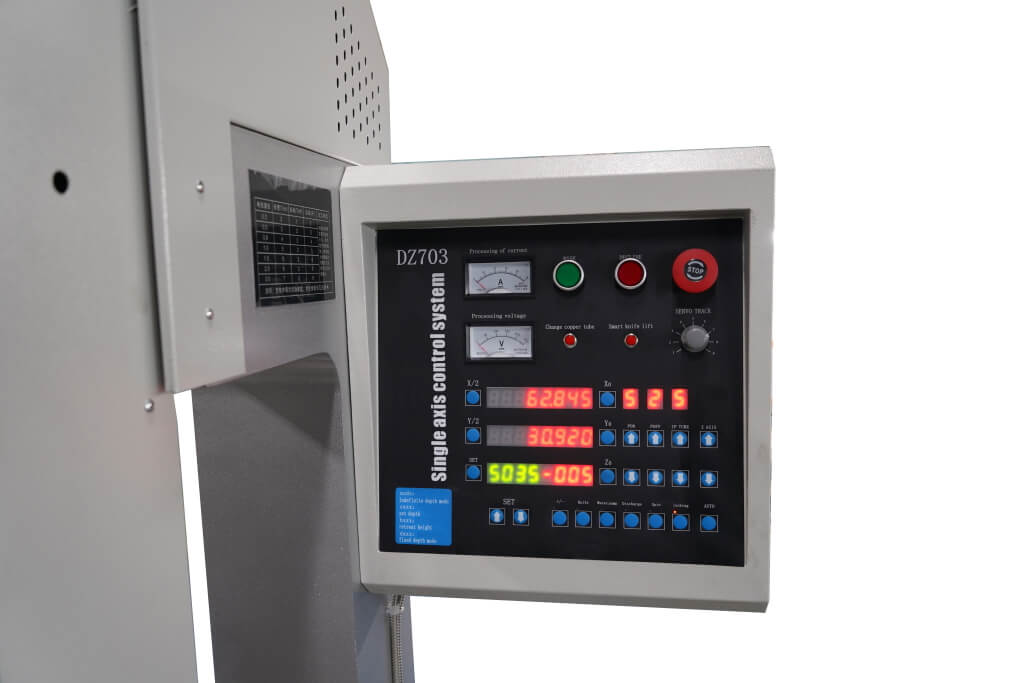

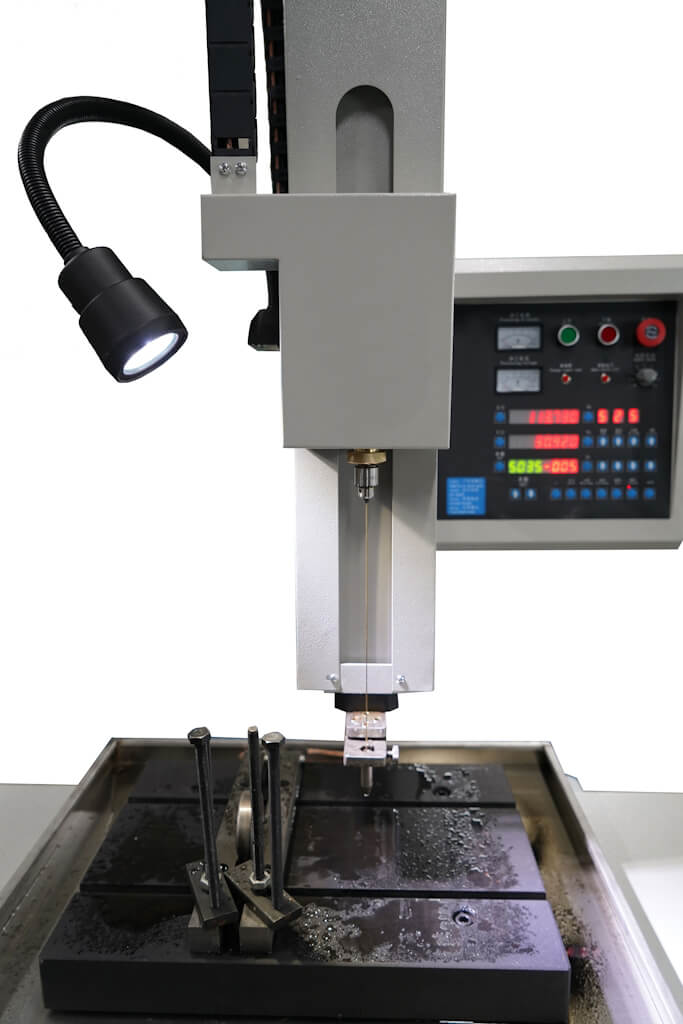

На панели управления расположены кнопки управления станком, а также кнопки настройки параметров высокочастотного тока.

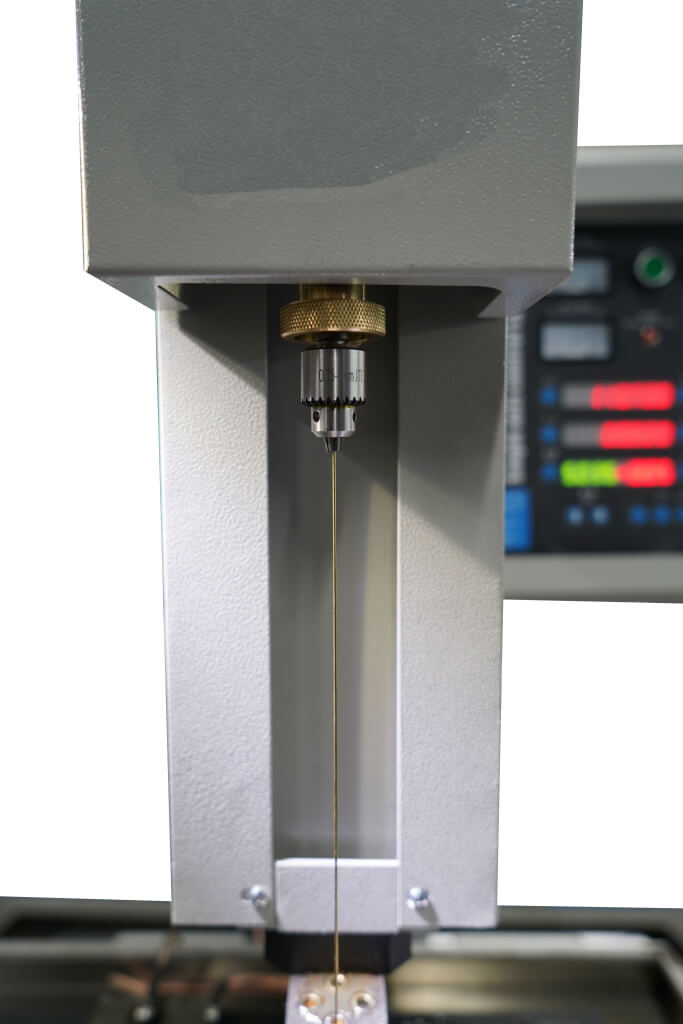

В шпинделе установлен патрон для работы с электродами диаметром от ø 0,3 до 3 мм. Станок может сделать отверстие с точностью 0,1 мм с шероховатостью 3.5 Ra

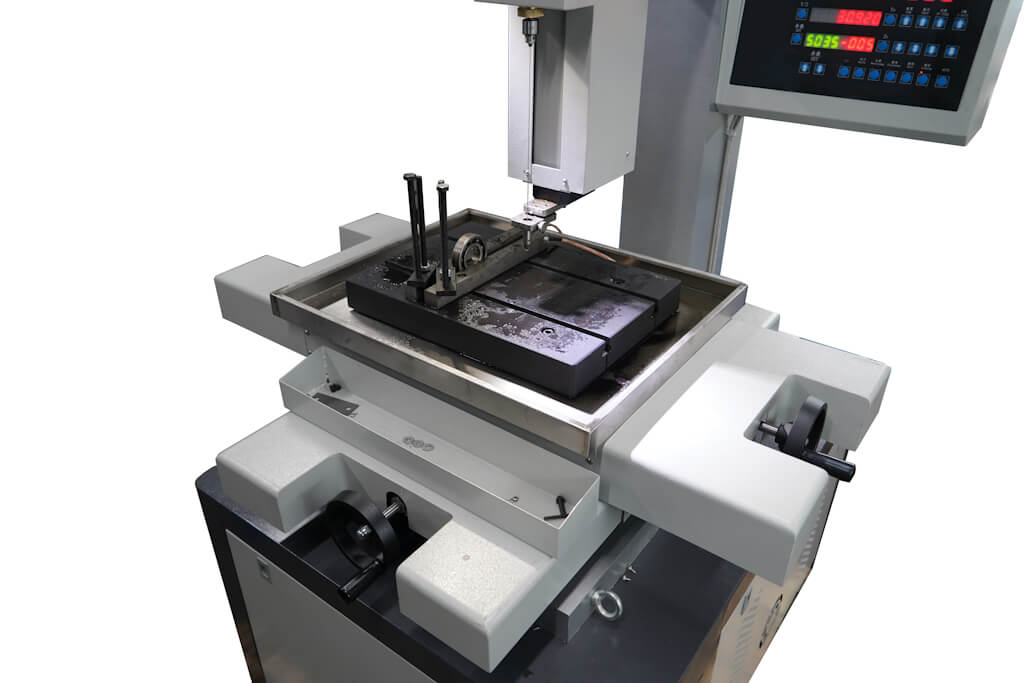

Высокоточный координатный стол оснащен планками для крепления заготовок, перемещение стола отслеживается с помощью УЦИ с шагом 5 мкм.

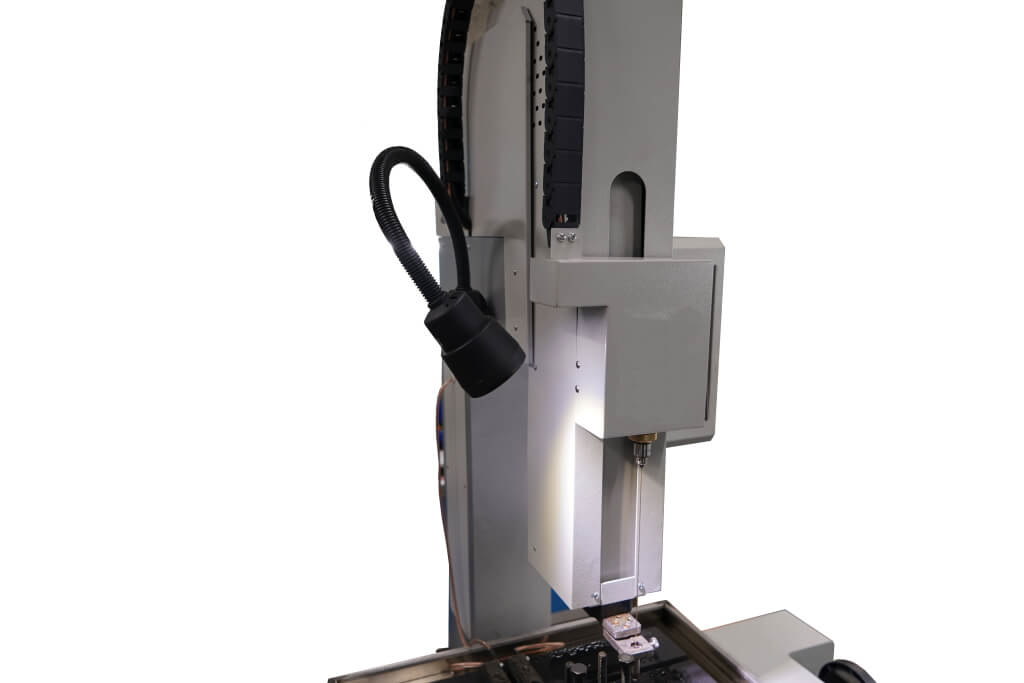

Станочный светильник входит в базовую комплектацию станка.

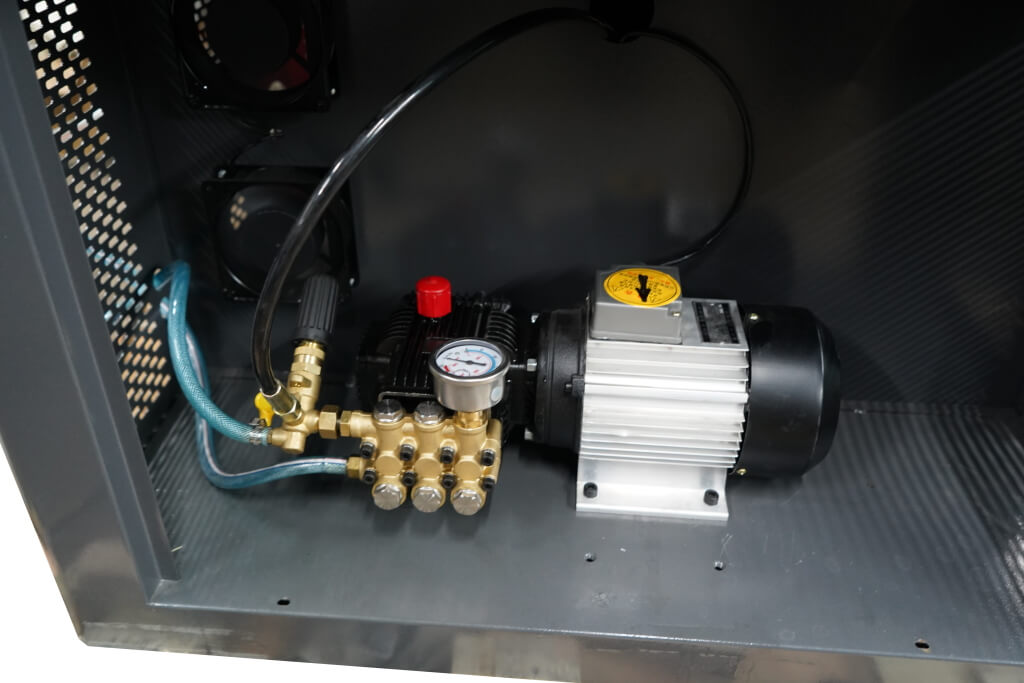

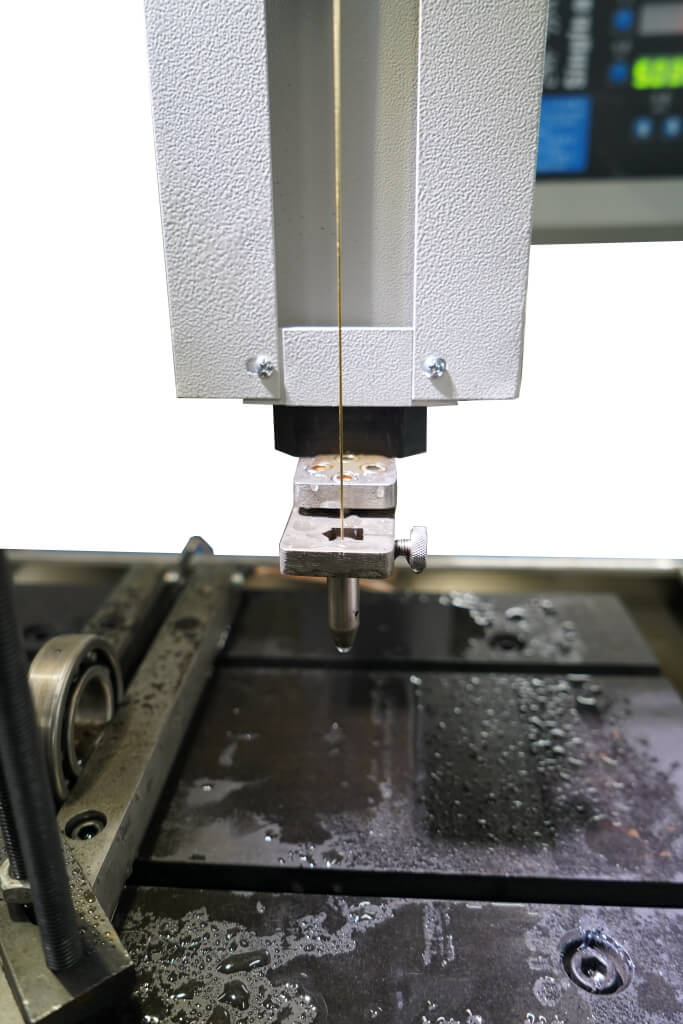

С помощью насоса высокого давления СОЖ подаётся через канал электрода, тем самым вымывая шлам из прожигаемого отверстия.

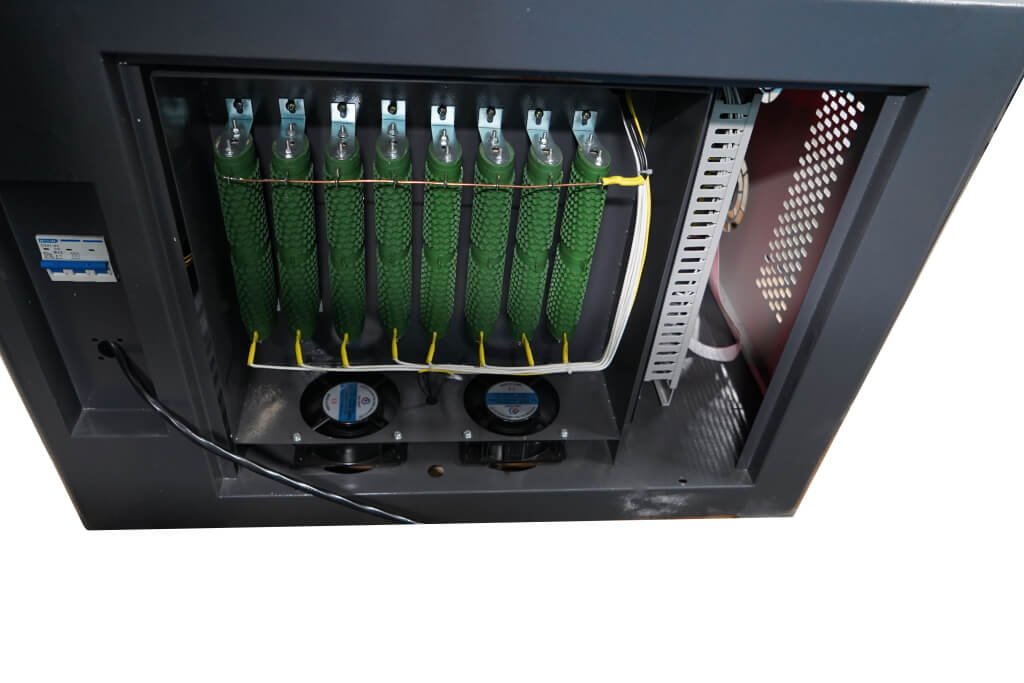

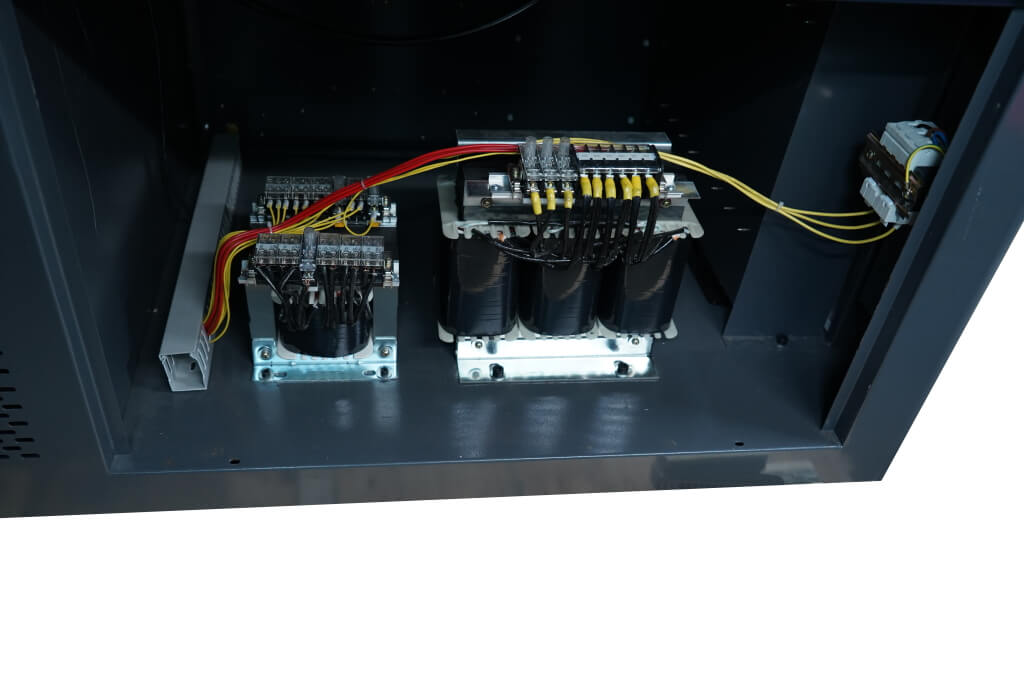

Электрокомпоненты станка, и генератор высокочастотного тока располагаются в нижней части корпуса станка.

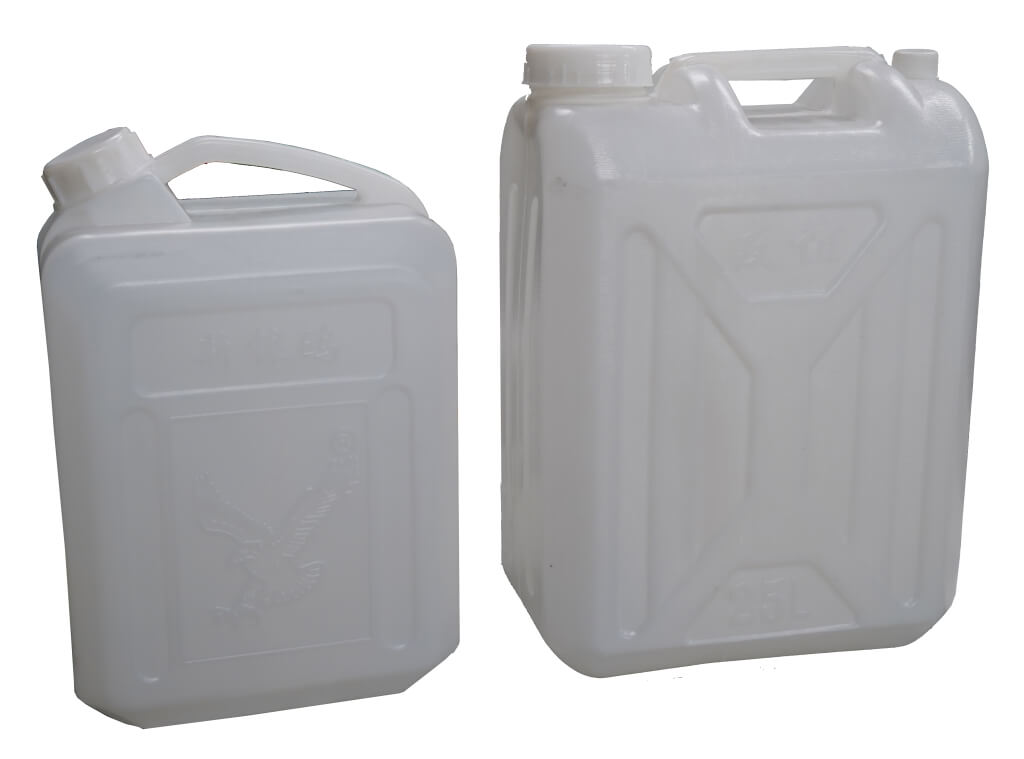

В комплекте со станком идут две канистры, Одна из канистр подводится к насосу высокого давления для подачи чистой СОЖ, другая устанавливается рядом с дренажным отверстием стола для уже отработанной СОЖ.
Стандартная комплектация
- Станок
- Мануал на русском языке
- Набор инструментов для обслуживания
| , | |
| Размер рабочего стола (мм), | 440 * 320 |
| Ход рабочего стола (мм), | 400 * 300 |
| Ход головы сервопривода ось Z (мм), | 380 |
| Ход шпинделя ось W (мм), | 300 |
| Диаметр электрода (мм), | |
| Макс. скорость сверления углеродистой стали, мм/мин | 70 |
| Макс. Рабочий ток (А), | 40 |
| Потребляемая мощность, | 380 В / 50 Гц, 3,5 |
| Вес машины (кг), | 600 |
| Размер машины (мм), | 1250 * 1020 * 2000 |
