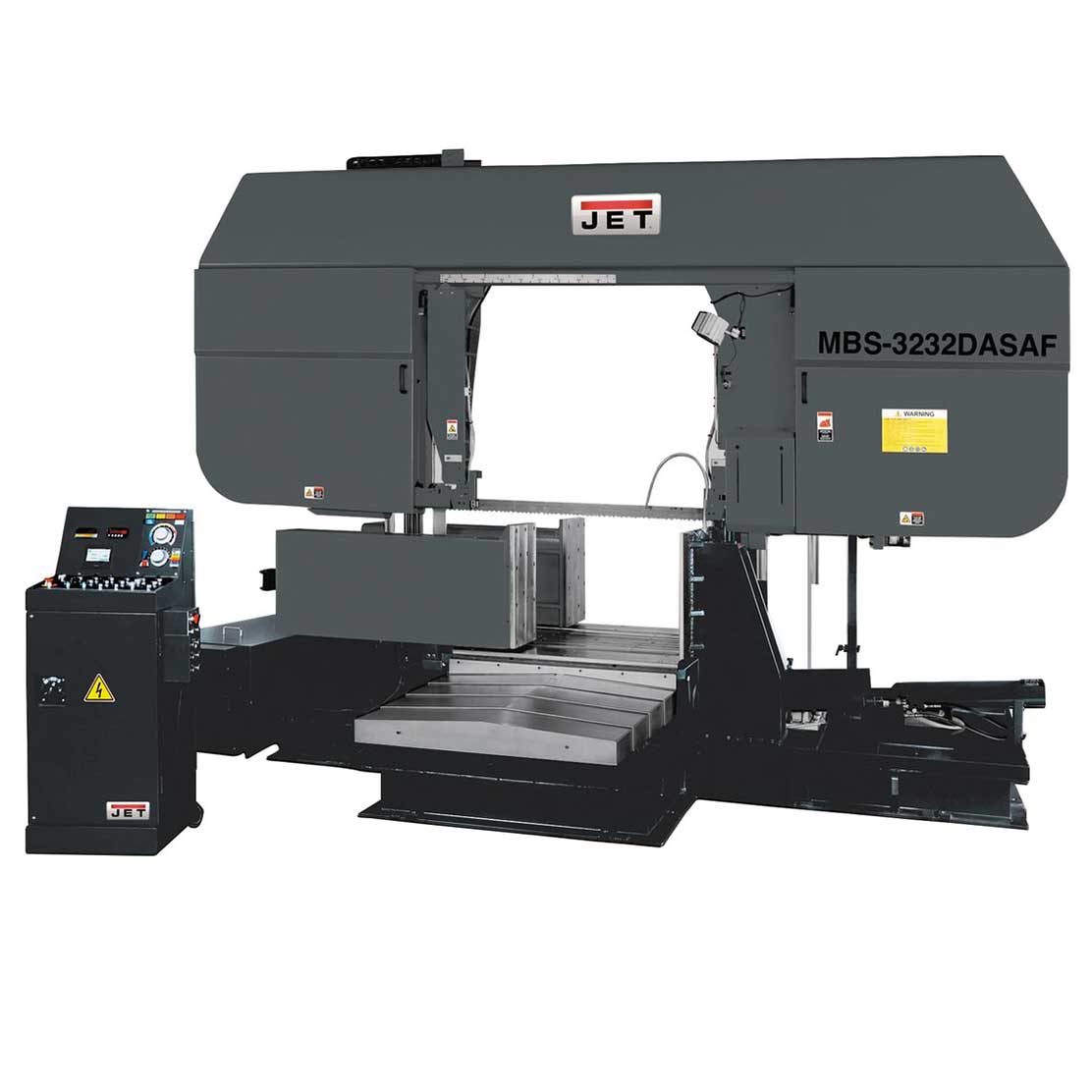

JET MBS-3232DASAF Ленточнопильный станок

Модель MBS-3232DASAF является ленточнопильным станком промышленного типа, применяемая для пиления круглых заготовок большого диаметра, прямоугольных заготовок с большой площадью сечения. Перемещение консоли по вертикали осуществляется по двум колонам – направляющим. Процесс обработки заготовок выполняется в полуавтоматическом режиме. Управление всеми технологическими процессами осуществляется с пульта управления станком. Работу всех систем и узлов станка обеспечивает система гидравлики, включая подачу пильной рамы в рабочую зону, поднятие консоли по окончанию резания. Подвижный моторизованный стол подаёт заготовку в зону резания. Система оборудована контролем давления консоли на обрабатываемую заготовку, рассчитываемую в зависимости от типа заготовки и жесткости материала. Конструкция предназначена для обработки заготовок под прямым углом. Максимально допустимый диаметр заготовок, обрабатываемых на станке, составляет 800 мм.

Модель MBS-3232DASAF оснащена гидравлическими тисками, движение и зажимное действие которых регулируется с пульта управления. Для облегчения работы оператора, станок снабжен подвижными роликами, обеспечивающими свободную подачу заготовки на рабочий стол.

Ленточнопильный станок имеет мощный электродвигатель – 7,5 кВт, приводящий в движение чугунные шкивы. Ременная передача и наличие редуктора обеспечивают плавное движение ленточного полотна. Технологически допускается выполнение реза на скоростях в диапазоне 20-85 м/мин. На панели управления станком имеется индикатор скорости вращения. Модель оборудована осветительной лампой, подающей свет в рабочую зону.

Консоль станка имеет две линейные направляющие, создающие необходимую поддержку ленточного полотна под углом 90 ⁰ к обрабатываемой заготовке. Модель оборудована гидравлическим приводом для натяжения полотна. Наличие в конструкции направляющих подшипников и сухариков предотвращает увод полотна, повышают точность реза. Погрешность при выполнении обработки заготовок диаметром 460 мм, составляет всего +/- 0,35 мм.

Станок MBS-3232DASAF имеет систему подачи СОЖ, повышающую качество обработки, безопасность эксплуатации станка. Очистка ленточного полотна осуществляется специальной корд щеткой, которую приводит в движение отдельный двигатель.

Вес всего оборудования в полной комплектации составляет 7300 кг.
