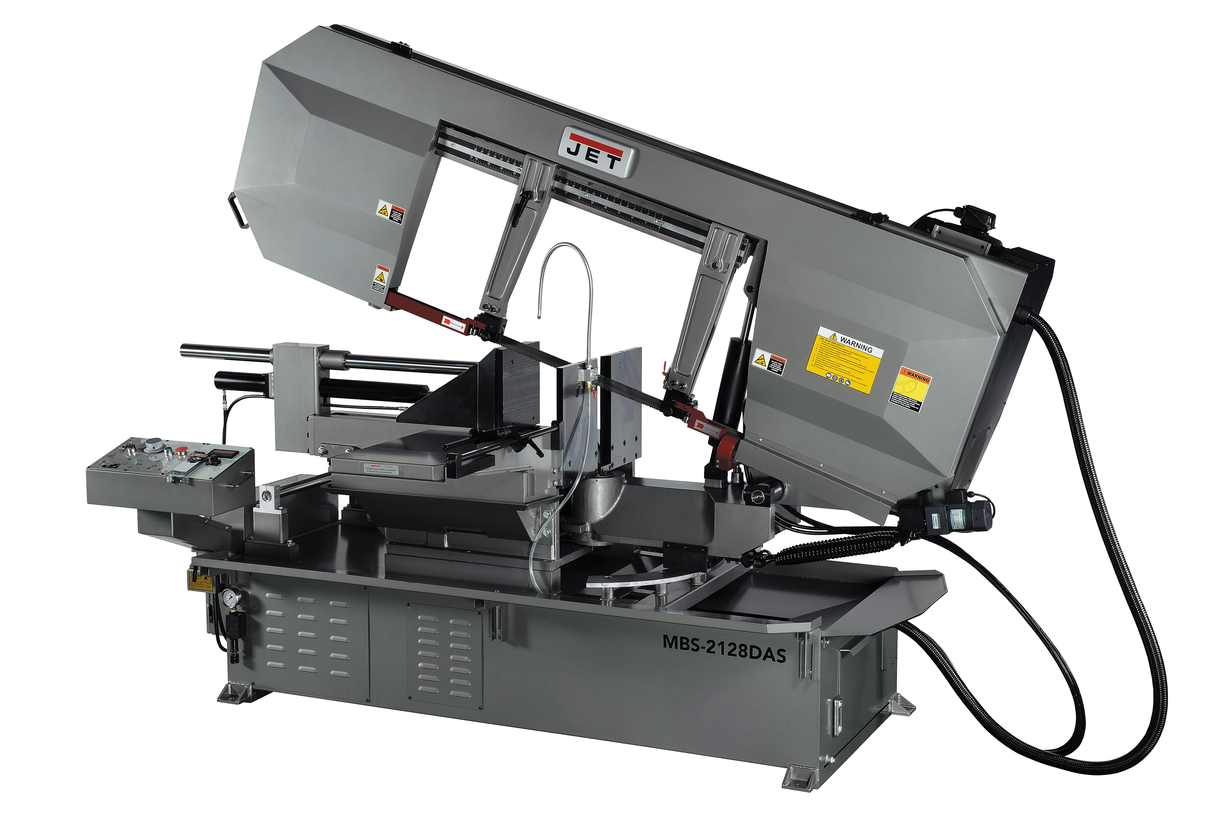

JET MBS-2128DAS Ленточнопильный станок
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультацияМодель MBS-2128DAS представляет собой ленточнопильный станок, используемый для промышленной обработки заготовок большого диаметра, распила заготовок прямоугольного профиля. Станок изготовлен по европейскому типу, с поворотной рамой. Конструкция станка позволяет осуществлять поворот консоли вправо и влево на углы в диапазоне 0-60 0, в зависимости от технологического процесса. Максимально допустимый диаметр заготовок, обрабатываемых на станке под углом 90 0, составляет 530 мм. Под углами 45 0 на станке возможно пиление круглых заготовок диаметром – 480, 490 мм. Поворот консоли на 60 0 позволяет выполнять пиление металлических заготовок диаметром 335 мм. Оборудование позволяет выполнять весь цикл обработки в полуавтоматическом режиме.

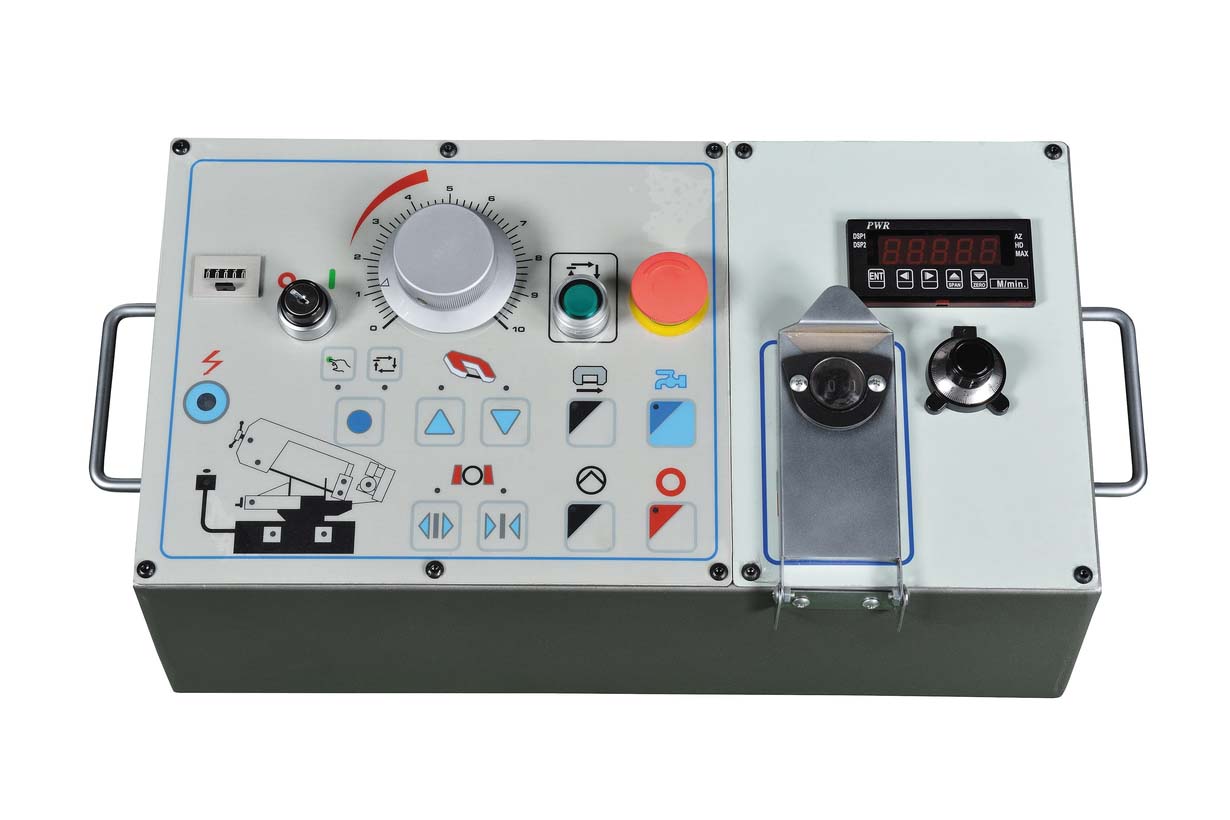

Оборудование оснащено системой гидравлики, приводящей в движение пильную раму. Гидроцилиндр приводит в движение гидравлические тиски. Управление тисками, подъем и опускание пильной рамы, запуск системы подачи СОЖ, осуществляется с пульта управления. СОЖ подается непосредственно в зону резания, на направляющие.

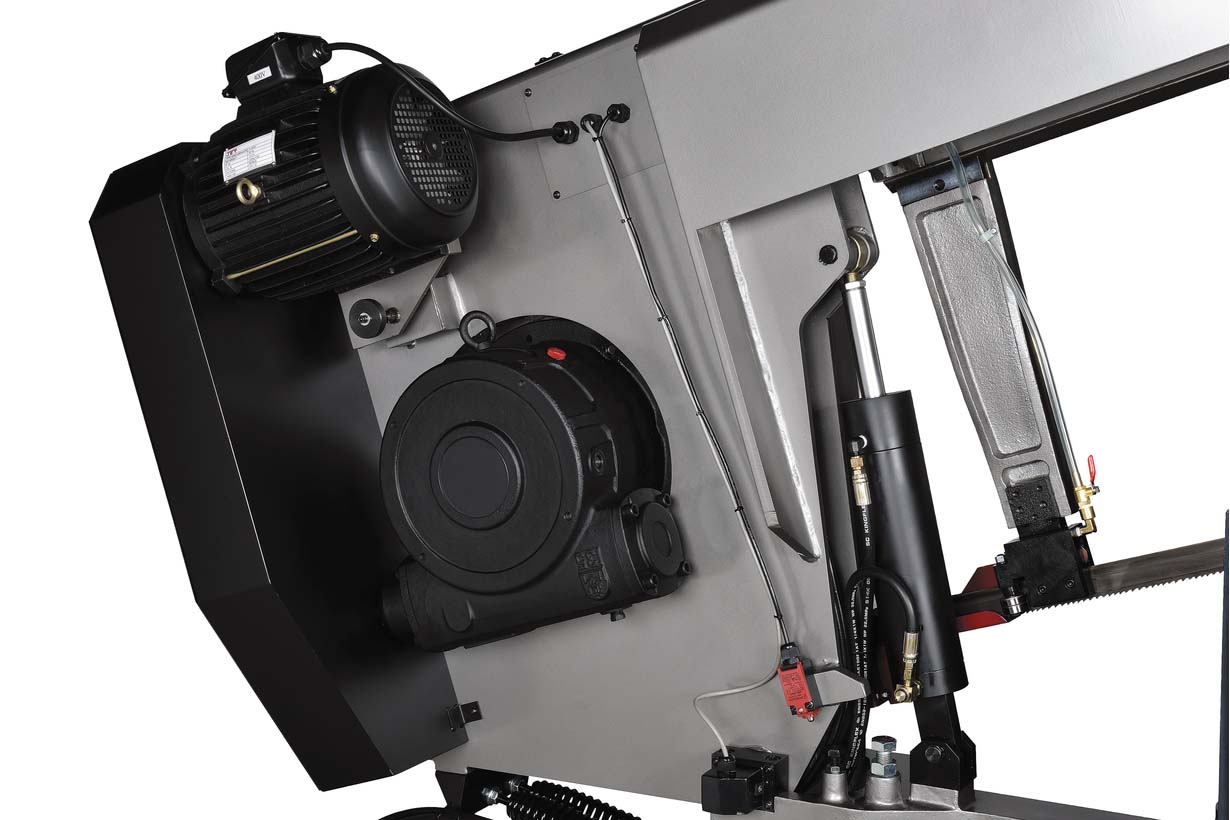

Ленточнопильный станок оснащен экономичным электродвигателем большой мощности - 5,6 кВт, приводящий шкивы в движение путем взаимодействия редуктора и ременной передачи. Модель MBS-2128DAS позволяет выполнять работу на разных скоростях движения ленточного полотна в диапазоне 17-71 м/мин. Изменение скорости движения полотна осуществляется вариатором, имеющим ручку-регулятор на панели управления.
Станок оборудован массивными направляющими, обеспечивающими фиксацию ленточного полотна в необходимом положении, в зависимости от диаметра обрабатываемой заготовки. Для позиционирования ленточного полотна под прямым углом по отношению к обрабатываемой заготовке, в конструкции направляющих установлены подшипники. Сила натяжения полотна фиксируется по показаниям тензометра. Станок оборудован роликом корд щеткой, для очистки полотна от стружки, имеет поддон для сбора стружки, прочное и устойчивое основание. Вес станка в оснащенном состоянии составляет 1880 кг.
| Зона обработки при 90°, мм | Ø530 мм, □530 мм, □355 х 700 мм |
| Зона обработки при + 45° вправо, мм | Ø490 мм, □435 мм, □300 х 500 мм |
| Размеры ленточного полотна, мм | 41 х 1,3 х 6030 мм |
| Зона обработки при + 60° вправо, | Ø335 мм, □320 мм, □400 х 305 мм |
| Длина, мм | 3400 |
| Ширина, мм | 1200 |
| Высота, мм | 2100 |
| Ширина ленточного полотна, мм | 41 |
| Резка под углом (Диапазон поворота пильной рамы), | -60°/+60° |
| Зона обработки при - 45° влево, | Ø480 мм, □435 мм, □300 х 480 мм |
| Напряжение, В | 400 |
| Скорость движения полотна, м/мин | 17-71, плавно |
| Мощность двигателя, кВт | 5,6 |
| Масса, кг | 1880 |
| Длина в упаковке, см | 307 |
| Ширина в упаковке, см | 114 |
| Высота в упаковке, см | 202 |
| Масса в упаковке, кг | 2048 |
| Максимальный диаметр обработки при 90º, мм | Ø530 мм |
| Объем бака СОЖ, л | 56 |
| Объем бака гидростанции, | 15 л |
| Мощность мотора СОЖ, | 0,12 кВт |
| Мощность мотора гидростанции, | 0,75 кВт |
| Зона обработки при - 60° влево, | Ø335 мм, □320 мм, □400 х 305 мм |
