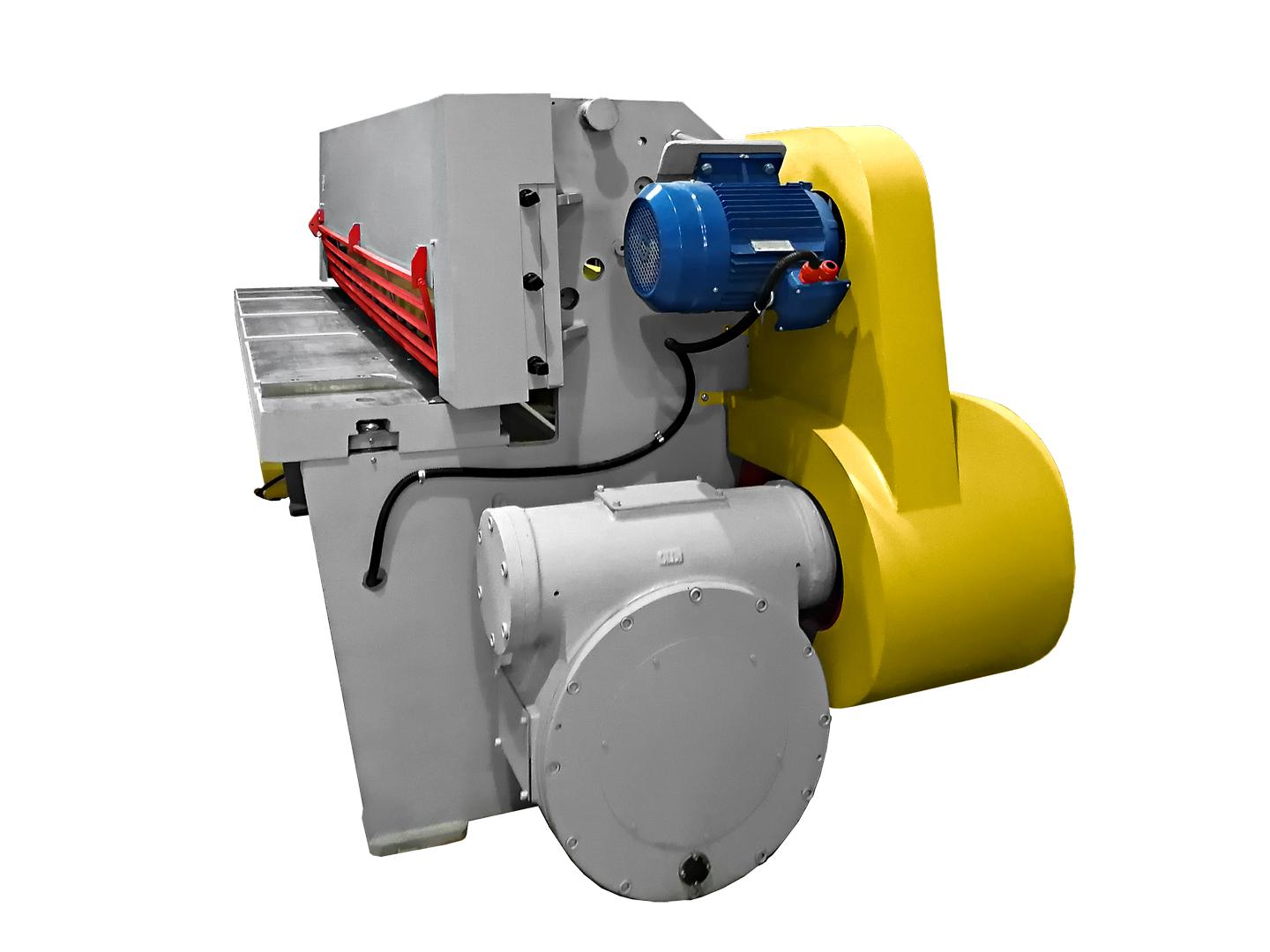

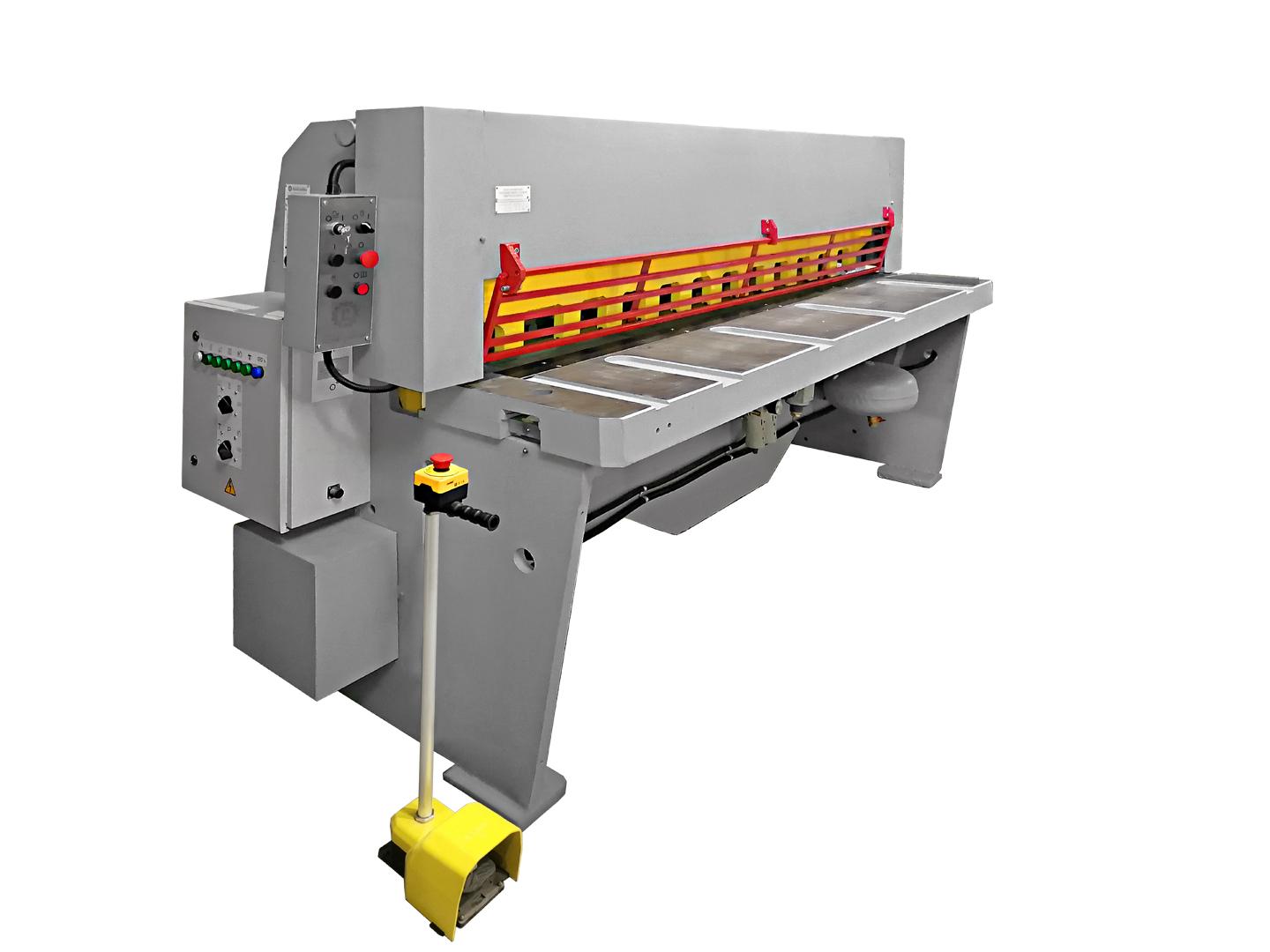

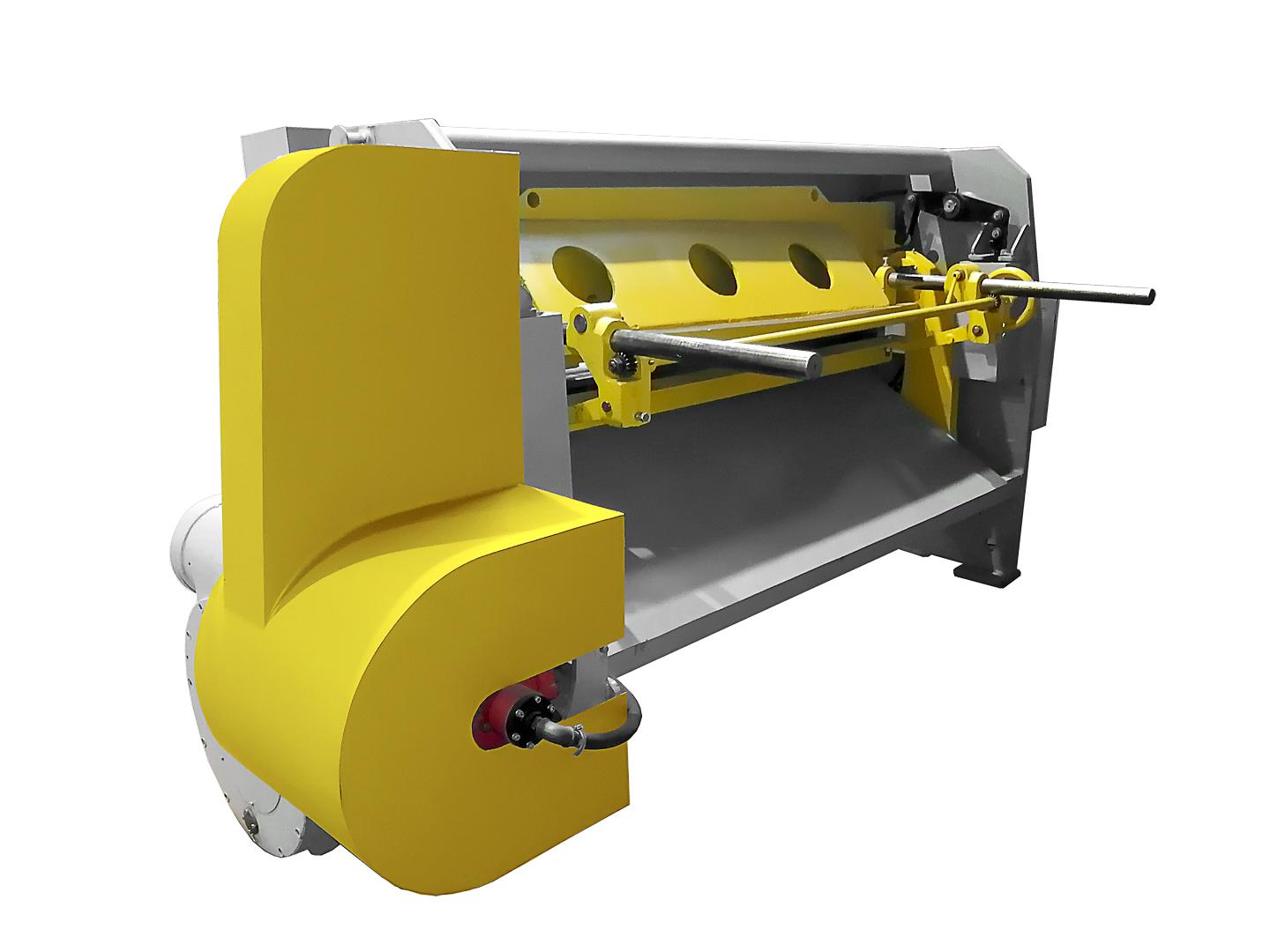

Ножницы гильотинные, кривошипные НД-3318

Ножницы серии "НД" с ручной настройкой зазора между ножами и ручным приводом заднего упора. Задний упор предназначен для установки заданного размера отрезаемой заготовки. Ножницы серии надежны в работе, просты в эксплуатации, несложны в ремонте. Обеспечивают высокую точность отрезаемых заготовок, деталей. Система смазки и электрооборудования позволяет их эксплуатацию в условиях низких температур, что невозможно при работе на гидравлических ножницах. Ввиду отсутствия подтекания масла, как это бывает при работе на гидравлических ножницах, обеспечивается чистота рабочей зоны ножниц. Назначение и область применения: Кривошипные листовые ножницы с наклонным ножом НД3318 предназначены для резки листового металла с пределом прочности 500МПа и с наибольшими размерами поперечного сечения 4,0х2000мм. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа. Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности.

Состав и комплект поставки гильотинных пневматических ножниц НД3318

Перечень составных частей ножниц НД3318

За дополнительную плату по особому заказу:

Общий вид ножниц гильотинных пневматических НД3318 с обозначением составных частей

Комплект поставки НД3318 должен соответствовать нижеприведенной таблице

Органы управления ножниц гильотинных пневматических НД3318

Расположение органов управления: кнопки «Пуск электродвигателя» (1), кнопки «Пуск муфты» (2), кнопки «Стоп непрерывного хода» (3), переключателя освещения зоны реза (4), кнопки «Общий стоп» (5), ключа-бирки (6), электрошкафа (7), электрической педали управления ножницами (8)

Кинематическая схема ножниц гильотинных пневматических НД3318

Привод в ножницах НД3318 осуществляется от электродвигателя (6) через клиноременную передачу (5) на маховик (4), соединенный муфтой-тормозом (3) с валом червяка. От вала червяка через червячную пару (12, 13) вращение передается на эксцентриковый вал (I) и ножевую балку (1). Перемещение заднего упора осуществляется с помощью маховичка (9), соединенного общим валом (II) с шестернями (8), которые перемещаются по рейкам (7).

Система смазки пневматических гильотинных ножниц НД3318

Смазка ножниц НД3318 должна осуществляться в строгом соответствии со схемой и указаниями, приведенными в таблице.

Работа на ножницах НД3318 при отсутствии смазки на трущихся поверхностях сборочных единиц ножниц не допускается.

Пневмосистема гильотинных ножниц НД3318

Сжатый воздух из общей магистрали поступает в ресивер (1). Затем через блок кондиционирования (2) и пневмораспределитель сдвоенный трехлинейный (3) к муфте-тормозу (4). В случае падения давления ниже допустимого срабатывает реле давления, размыкая электрическую цепь управления и замыкая цепь контрольной лампы. Давление воздуха, поступающего из общезаводской магистрали, должно быть не менее 0,5 МПа.

Возможные неисправности пневмосистемы гильотинных ножниц НД3318 и способы их устранения

Работа основных составных частей гильотинных пневматических ножниц НД3318

Станина ножниц НД3318

Станина ножниц НД3318 является базовой сборочной единицей, имеет сборно-сварную конструкцию, состоящую из двух стоек (1) и (8), соединенных траверсой (2) и стяжкой (7). Стойки и траверса служат опорой для о стола (4) с прикрепленными нижними ножами (16). Направляющие (5) стоек вместе с прикрепленными к ним накладными (6) наклонены к плоскости стола под углом 870. Регулировка зазора между ножами ножевой балки и станины осуществляется перемещением стола с помощью установочных болтов. В сборочную конструкцию станины входит также эксцентриковый вал (9) с насажденными на нем эксцентриками (10) и шатунами (11), которые с помощью осей (15) соединяются с ножевой балкой. С внутренних сторон стоек (1) и (8) на осях (12) установлены рычаги (13), соединенные с ножевой балкой серьгами (14) с одной стороны и с уравновешивателями – с другой.

Привод ножниц НД3318

Привод ножниц НД3318 осуществляется от электродвигателя (2), установленного на качающейся плите (1), через клиноременную передачу (3) на маховик (4). Маховик ножниц установлен на червячном валу редуктора, установленного на правой стойке ножниц и с помощью пальцев связан с ведущими дисками муфты-тормоза.

Муфта-тормоз, приводной вал и червячный редуктор с муфтой-тормозом гильотинных пневматических ножниц НД3318

Муфта-тормоз ножниц НД3318 с пневматическим включением состоит из трех основных частей: ведущей – ведущие диски (6) муфты с фрикционными накладками (8), ведомой – ступица (12) с поршнем (13), цилиндр (11), перемещающийся вдоль оси опорных дисков (5) муфты и тормоза, нажимной диск (10) тормоза и промежуточный диск (7) муфты и тормозной – тормозной диск (9) с фрикционными накладками. Работа муфты-тормоза осуществляется следующим образом: сжатый воздух через воздухоподводящую головку (14) поступает в пневмокамеру (15), перемещает цилиндр (11) вдоль оси опорных дисков (5) в сторону муфты и зажимает ведущие диски (6), связанные с постоянно вращающимся маховиком (1) через пальцы (3), обеспечивая передачу крутящего момента через ступицу (12) на вал червяка (16). Червячный вал соединен с червячным колесом, состоящим из зубчатого венца (17) и ступицы (19). Червячное колесо через шлицевую втулку (20) соединено е эксцентриковым валом (21).

Ножевая балка гильотинных пневматических ножниц НД3318

Ножевая балка ножниц НД3318 имеет два выступа 1 и 3, с помощью которых при возврате в верхнее исходное положение ножевая балка приподнимает прижимную балку. Это жесткая конструкция сварного типа, состоящая из вертикального листа (8), горизонтального листа (5) и наклонного листа (6). С проушиной (7), приваренной к листу (8), соединяется шатун станины, благодаря чему, балка совершает возвратно-поступательное движение. Движение балки происходит в направляющих под углом 3' к вертикальной плоскости. В нижней части ножевой балки имеется паз, в котором крепятся ножи (2, 4). Ножевая балка имеет два выступа (1) и (3), с помощью которых при возврате в верхнее исходное положение она приподнимает прижимную балку.

Прижимная балка гильотинных пневматических ножниц НД3318

Прижимная балка ножниц НД3318 взаимодействует с ножевой балкой. Высота прижимной балки над столом в верхнем положении регулируется винтами (11), которые упираются в выступы (12) ножевой балки. При совершении рабочего хода происходит одновременное опускание ножевой и прижимной балок. Прижим листа осуществляется за счет силы сжатия пружин (10) и собственного веса балки (8), причем сила сжатия пружин регулируется винтами (9).

Уравновешиватели гильотинных пневматических ножниц НД3318

На внутренних сторонах обеих стоек станины ножниц НД3318 установлены уравновешиватели, через штоки (1) связанные с рычагами станины. При опускании ножевой балки шток поднимается вверх и сжимает пружину (2), смонтированную с предварительным сжатием, поэтому даже в случае разладки тормоза ножевая балка удерживается в верхнем положении. За счет постоянно направленного усилия пружин все зазоры в сочленениях подвижных частей цепи «эксцентриковый вал — шатуны — ножевая балка — уравновешиватели» выбираются в одну сторону, что обеспечивает плавную работу ножниц. Действие уравновешивателей на ножевую балку направлено под углом 1500 к вертикали, ножевая балка постоянно прижата к направляющим станины, что обеспечивает постоянство зазора между ножами.

Задний упор гильотинных пневматических ножниц НД3318

Установка упорной линейки (8) на ширину отрезаемой полосы осуществляется путем вращения маховичка (1). Выверка линейки на параллельность нижнему ножу осуществляется вращением эксцентриков (7) после регулировки фиксируемых гайкой. Высота поднятия упора и зазор между упором и верхним ножом регулируются винтом (2).

Конечный выключатель ножниц НД3318

На левом конце эксцентрикового вала насажена втулка (2), с закрепленным на ней выступом, которого касается колёсико конечного выключателя (1). Предназначен для управления электромагнитными вентилями трехходового сдвоенного сблокированного клапана.

Воздухопровод ножниц НД3318

Воздухопровод пневматических ножниц НД3318 состоит из пневматического блока (1), ресивера (2) и трехходового сдвоенного сблокированного клапана (3), соединенных линиями связи с муфтой-тормозом. Сжатый воздух, подводимый к включающим вентилям, проходит через фильтр (9). Под давлением сжатого воздуха поршни (6) поднимаются вверх, сжимают пружины (4) и перекрывают выхлопные отверстия. Одновременно поднимаются клапаны (2), сжимая пружины (1). Полости (I) и (II) соединяются. Полость (III) отключается, соединяя пневмосеть от ресивера с пневмоцилиндром муфты-тормоза, и происходит включение дисков муфты. После отключения муфты вентили перекрывают доступ сжатого воздуха в полость (IV), одновременно соединяя ее с атмосферой. При этом давление в полости (IV) падает, и поршни (6) под действием пружин (4) возвращаются в исходное положение, соединяя полость (II) с атмосферой. Сжатый воздух, выходя из полости, проходит через глушители (8). В это время пружины возвращают в исходное положение клапаны (2), перекрывая доступ сжатого воздуха из ресивера в муфту-тормоз и клапан. Муфта-тормоз отключается.

Освещение зоны реза

Освещение зоны реза ножниц НД3318 позволяет производить работу, связанную с разметкой листа.

Защитная решетка пневматических ножниц НД3318

Защитная решетка представляет собой состоящую из жестко связанных между собой вертикальных и горизонтальных планок рамку, прикрепленную к прижимной балке, что полностью преграждает доступ к ножам и прижиму и предохраняет от несчастных случаев при ремонте и техническом обслуживании станка.

ВНИМАНИЕ!

Категорически не допускается:

• производить осмотр и ремонт электрооборудования при включенном вводном выключателе;
• производить ремонт ножниц НД3318 при включенном электродвигателе  и вращающемся маховике;
• производить наладку, регулировку, чистку и смазку ножниц на ходу;
• работать на ножницах НД3318 со снятым ограждением приводов, маховика и воздухораспределителях;
• совершать технологические операции, выполнение которых связано с превышением силовых и технологических возможностей ножниц НД3318;
• работать на неисправных ножницах НД3318.
