Ножницы гильотинные, пневматические НГ800 3МП

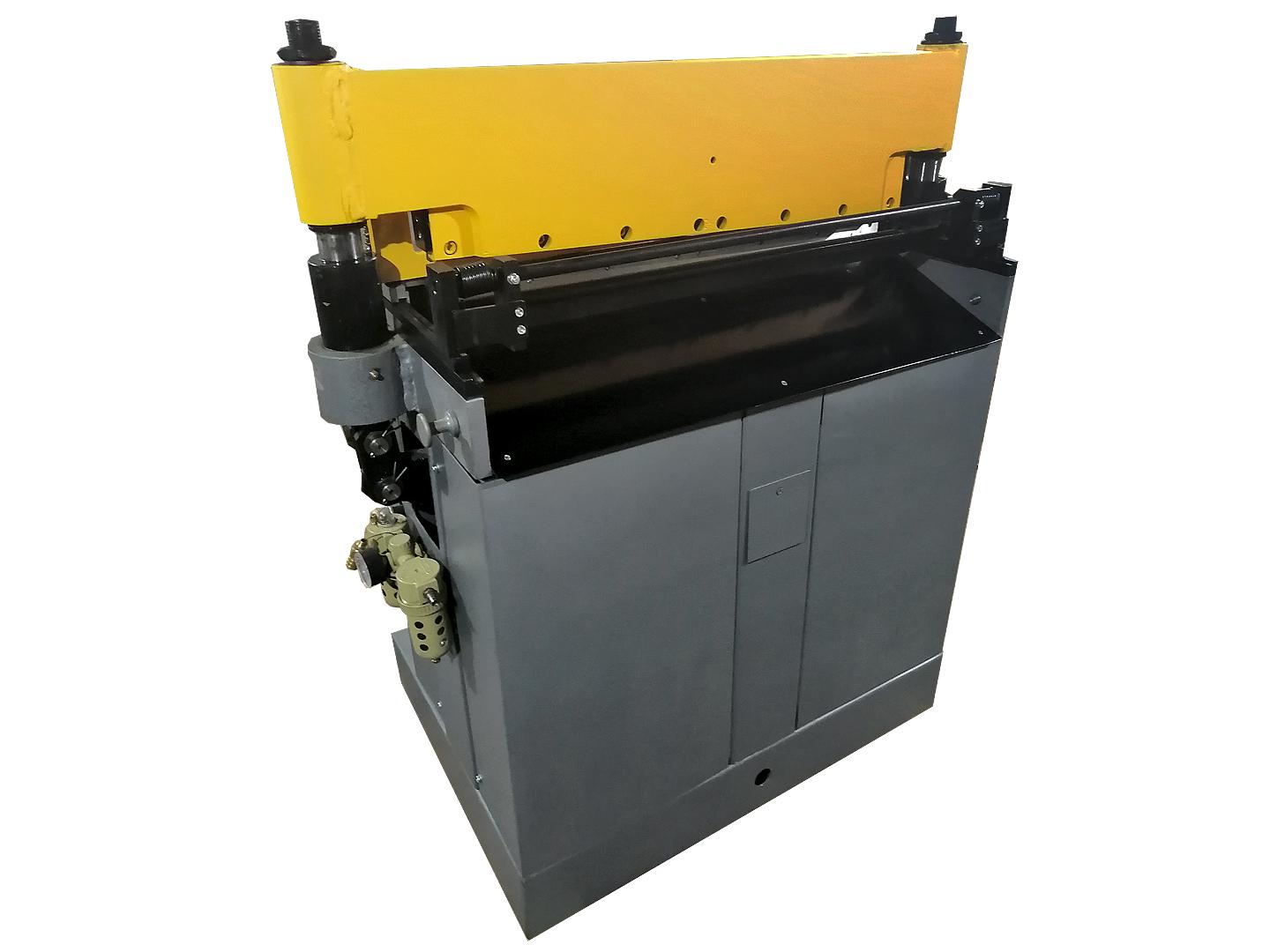

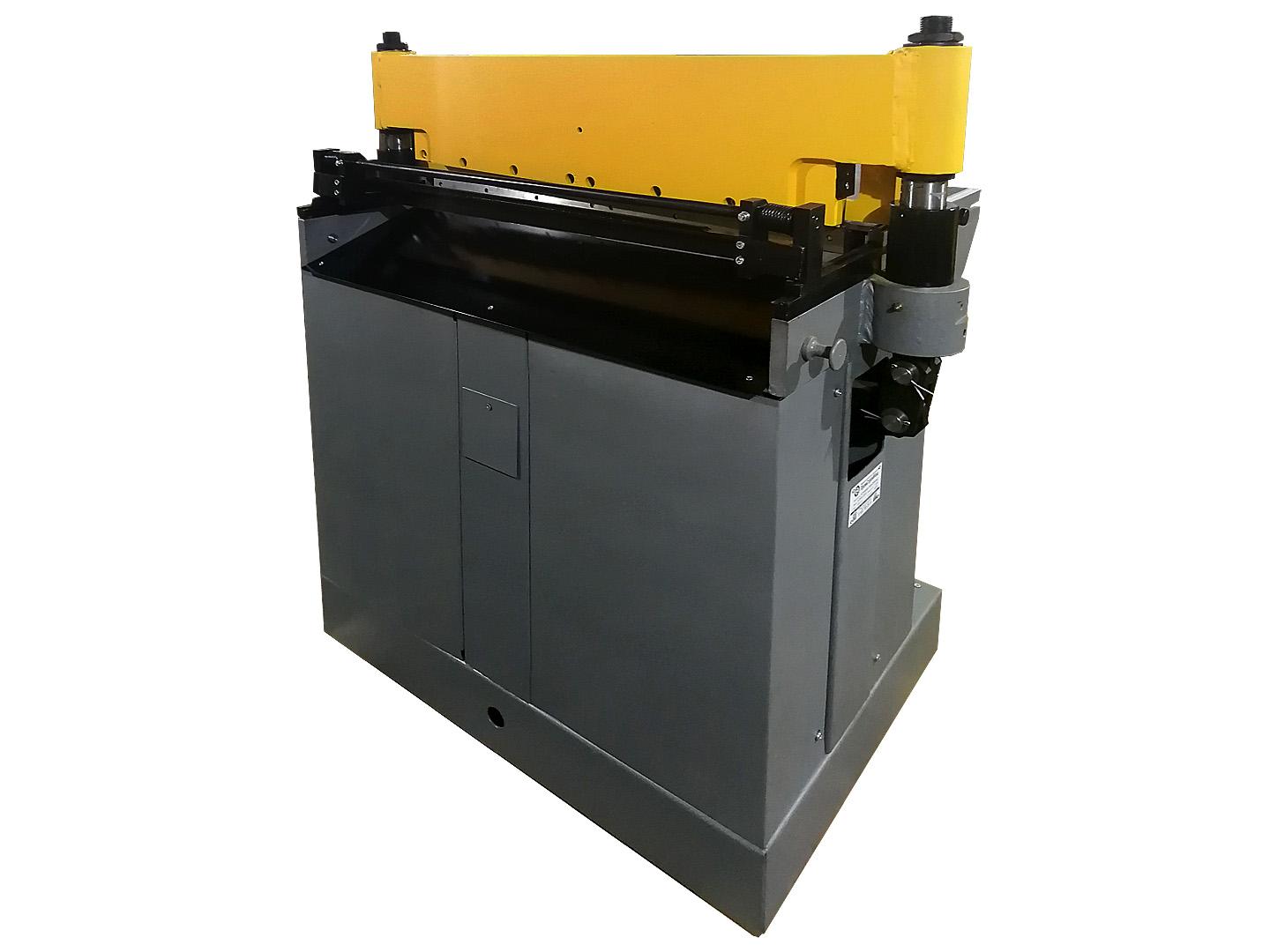

Общий вид и конструктивные особенности ножниц гильотинных НГ800/3МП

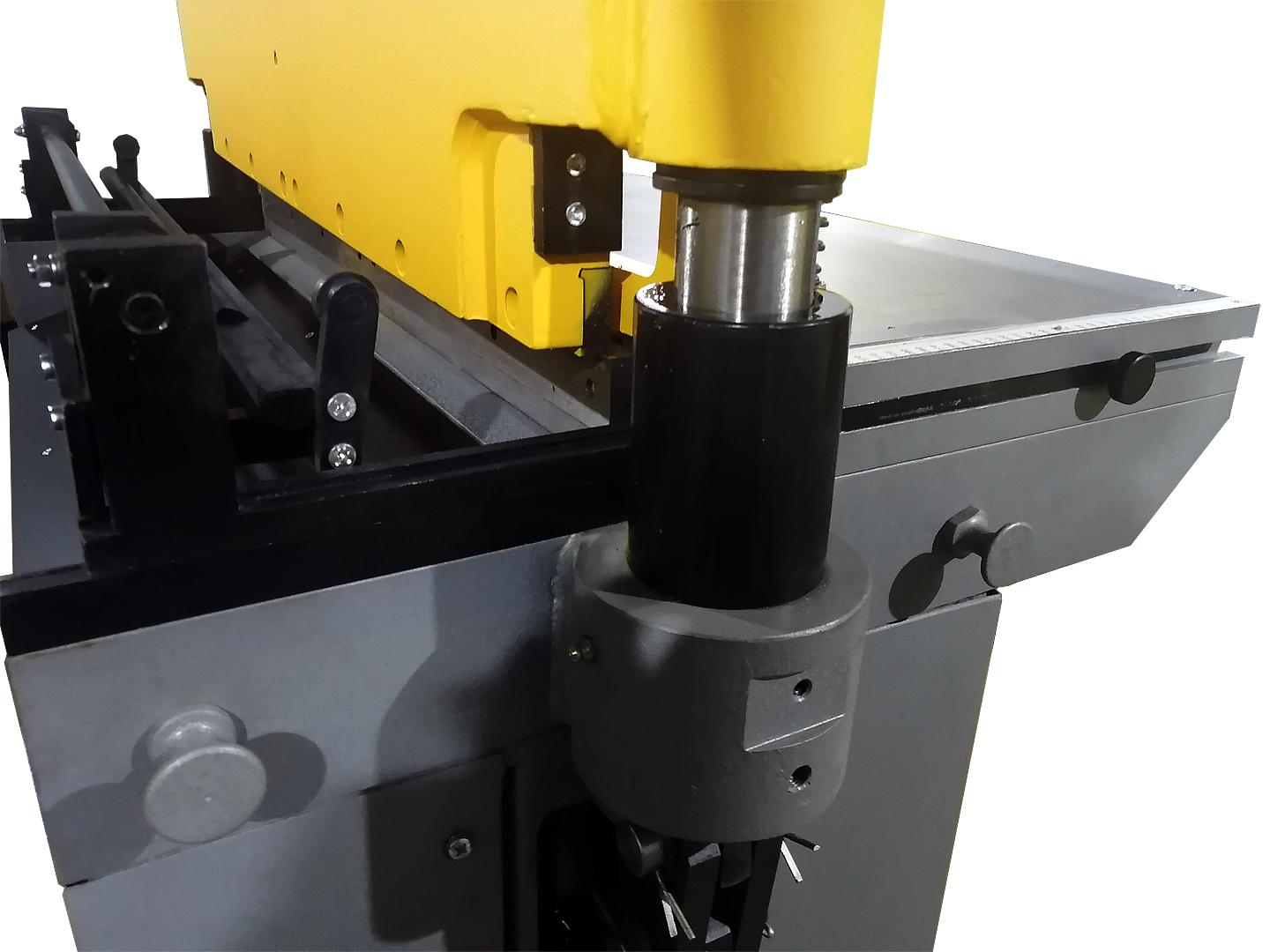

Конструктивные особенности ножниц гильотинных НГ800/3МП

• Четырехгранная заточка продлевает ресурс эксплуатации ножей (при достижении износа одной грани - нож устанавливается новой гранью).
• Ножи выполнены съемными для удобства последующей перешлифовки.
• Позиционирование листа – по заднему упору.
• Быстрая переналадка длины отрезаемой полки – с помощью подвижного упо-ра, по линейке.
• Предварительная фиксация листа прижимом обеспечивает качественный рез.
• В прижиме выполнены” окна” для резки листа по предварительной разметке (прижим – съемный).
• Зазор между верхним и нижним ножами – регулируемый, что позволяет обрабатывать лист из различных материалов в широком диапазоне толщин.

Устройство и принцип работы ножниц гильотинных, пневматических НГ800/3МП

1. cтанина
2. боковые стойки
3. задний упор
4. ножевая балка
5. нож
6. прижимная балка
7. рычажной механизм
8. блок подготовки воздуха
9. пневмораспределитель
10. пневмоцилиндр
11. рабочая поверхность стола
12. педаль
13. виброопоры
14. фиксаторы заднего упора

Станина (1) установлена на виброопоры (13) с возможностью регулировки высоты с помощью регулировочных винтов.

Нож (4) состоит из двух участков, которые расположены с наклоном к средней части под углом, что позволяет затрачивать меньшее усилие на разрезание листа. Этот нож приводится в действие от одного пневмоцилиндра (10).

Ножницы начинают работу при нажатии на педаль (12). Воздух из блока подготовки воздуха (8) поступает в пневмораспределитель (9) и подается в полости пневмоцилиндра (10), штоки которого при помощи рычажного механизма (7) и
боковых стоек (2) опускают ножевую (4) и прижимную балку (6), которая прижимает лист к столу (11) усилием, после чего к листу подходит нож (5) и режет его.

До начала работ необходимо смазать трущиеся поверхности узлов ножниц.

Схема пневматическая принципиальная ножниц гильотинных, пневматических НГ800/3МП

Транспортировка и установка ножниц гильотинных с пневматическим приводом модель НГ800/3МП

Ножницы гильотинные пневматические НГ800/3МП устанавливаются на регулируемые виброопоры на заранее подготовленную ровную поверхность. Горизонтальное положение ножниц НГ800/3МП проверяется при помощи уровня размещаемого на рабочей поверхности стола. Горизонтальность стола ножниц должна проверяться не реже 1 раза в месяц.

В целях безопасности при установке необходимо обеспечить достаточное пространство вокруг ножниц.

Перед подключением пневмосистемы к питающей пневмосети необходимо, прежде всего, проверить качество и правильность монтажа пневмосистемы внешним осмотром, проконтролировать величину давления подводимого воздуха к машине. Давление должно быть 0,4-0,6 МПа. Утечки сжатого воздуха в резьбовых соединениях воздухопровода не допускаются. Допускаются утечки воздуха из под уплотнительных колец пневмоцилиндра в период обкатки ножниц.

 Подготовка ножниц гильотинных пневматических НГ800/3МП  к работе

• Зазор между режущими плоскостями ножей регулируют с помощью регулировочных винтов в пределах 0,2…0,5 мм; выкрошившиеся или затупившиеся ножи заменяют.
• Перемещают ножевую балку холостым ходом в нижнее и верхнее положение и устраняют утечку воздуха через соединения пневмосистемы, подтягивая их.
• Устраняют перекосы и заедания верхней ножевой балки регулированием направляющих кронштейнов для этого их перемещают в пазах и зажимают бол-тами.
• Режут лист и проверяют работу ножниц НГ800/3МП.

Техническое обслуживание пневматических гильотинных ножниц НГ800/3МП

• Ежедневно, перед началом работы производить внешний осмотр ножниц.
• Периодически, не реже 1 раза в месяц, очищать все части ножниц от пыли, грязи, продувать сжатым воздухом, протирать все болтовые и винтовые соединения. Не допускать протечек воздуха.
• Периодически, по мере износа, заменять манжеты цилиндров.
• Необходимо следить за давлением воздуха в пневмосети и выключать ножницы, если давление воздуха меньше требуемого.

Смазка гильотинных пневматических ножниц НГ800/3МП

• Раз в месяц: Масло ЦИАТИМ – 201 ГОСТ 6267-74
  1. Смазка рычажного механизма
  2. Смазка цилиндрических поверхностей
  3. Смазка подвижных частей педали
• По мере расхода: Масло индустриальное И-20А
  4. Долив масла в блок подготовки воздуха Количество масла не должно превышать верхней риски, нанесенной на корпусе блока и не должно быть меньше нижней

Возможные неисправности ножниц НГ800/3МП и способы их устранения

• Плохое качество реза

  Затупление ножей	Заточить или заменить ножи
  Увеличенный зазор между ножами	Отрегулировать зазор

• Падение давления в пневмосистеме без уменьшения расхода сжатого воздуха.

  Негерметичность соединенийвоздухопровода.

  Проверить и в случае необходимости подтянуть винты на пневмоаппаратах и уплотнить резьбовые соединения воздухопровода.

• Влагоотделитель не очищает сжатый воздух.

  Большое количествоконденсата в стакане влагоотделителя.	Спустить конденсат
  Износ манжет	Заменить манжеты

• Ножевая балка не скользит в направляю-щих, а поднимается одновременно с боковыми стойками и прижимной балкой.

  Отсутствует смазка	Проверить поступление смазки
  Перетянуты винты фиксации боковых планок	Отпустить винты, установить планки с зазором к торцу ножевой балки

• При нажатии на педаль не происходит включе-ния привода станка.

  Низкое давление воздуха в пневмосети установки

  Повысить давление воздуха до рабочего уровня.

Указание мер безопасности при работе с ножницами гильотинными НГ800/3МП

К эксплуатации пневматических гильотинных ножниц НГ800/3МП могут быть допущены специалисты, изучившие устройство и правила эксплуатации ножниц, прошедшие обучение по безопасным приемам и методам труда, сдавшие экзамен квалификационной комиссии. Потребитель должен изготовить и установить ограждающие конструкции, которыми должна быть ограждена вся зона расположения ножниц в соответствии с действующими правилами.

1. Перед работой на ножницах НГ800/3МП необходимо убедиться в надежности закрепления всех узлов и деталей.
2. Ремонт ножниц начинать только при отключенной от нее энергии и опущенной в крайнее нижнее положение ножевой балке.
3. На время отлучек, даже кратковременных, оператор обязан опустить ножевую балку вниз.
4. Запрещается во время работы гильотинных ножниц НГ800/3МП производить ремонт, чистку, обтирку, ручную смазку, регулировку и т.д.
5. Запрещается загромождать посторонними предметами рабочую зону ножниц.
6. Рекомендуется инструкцию по технике безопасности поместить около ножниц на видном месте.
