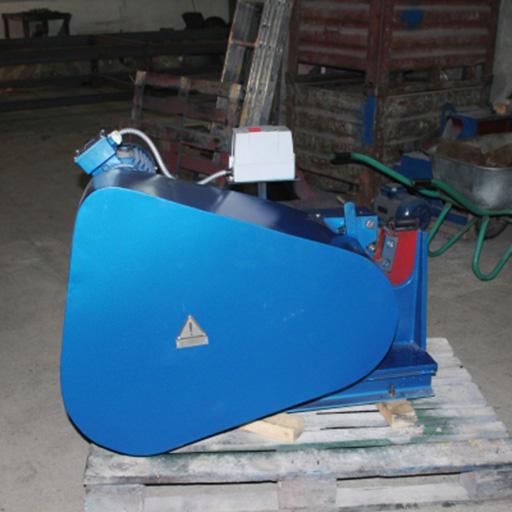

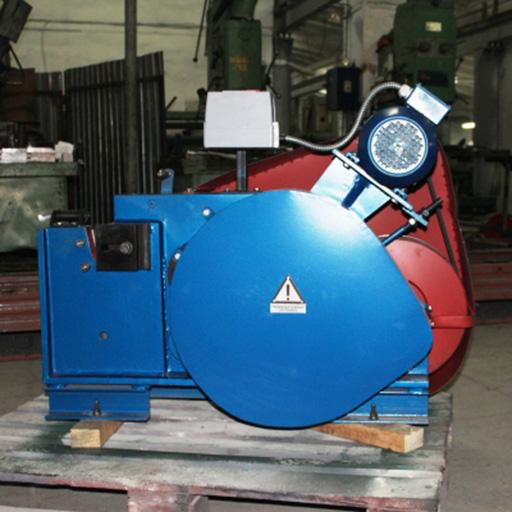

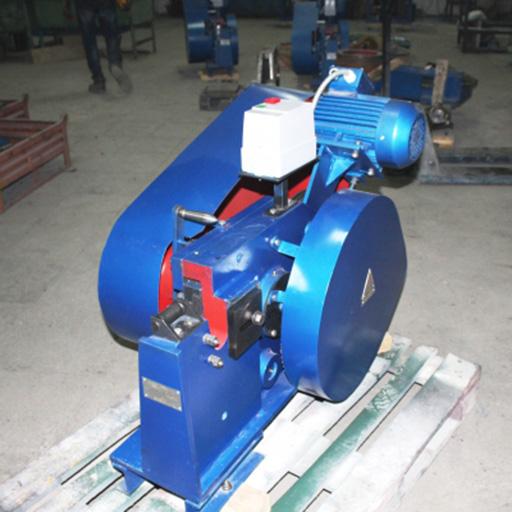

Установка для резки арматурной стали УРА-40БМА (СМЖ 172БМА)

Состав станка УРА-40БМА

1. Электродвигателя
2. Механизмов привода и управления
3. Кулисного механизма в сборе
4. Станины в сборе
5. Кожухов ограждения
6. Пусковое устройство

Устройство и работа станка УРА-40БМА

Станина в сборе предназначена для монтажа станка и составных его частей и включает в себя:

• Основание из листового проката с приваренными к нему двумя швеллерами и с отверстиями под крепление станка на фундаментных болтах.
• Приваренный к основанию вертикальный лист с подшипниковыми опорами и съемной крышкой.
• В верхней части станины имеются:
  • Рабочий зев станины, который обрамлен съемным неподвижным ножом, отбойником, плоскость которого перпендикулярна продольной оси разрезаемых прутков различных диаметров Упор состоит из двух рифленых планок 3 и 5, одна из которых крепится к станине, а вторая может перемещаться относительно первой и прижимается к ней болтом 4.
  • Отверстие для подъема и транспортировки станка.
• Между вертикальным листом станины, и установленной на 3-х штифтах и 5-ти болтах крышкой расположен кулисный механизм в сборе, который состоит из кулисы, эксцентрикового вала и вкладыша. В верхней части кулисы крепится подвижный нож 2 взаимозаменяемый с неподвижным ножом станины.
• Конструкция ножей позволяет использовать в качестве рабочих четыре режущие кромки.
• Кулиса совершает качательное движение вокруг пальца, укрепленного в станине.
• Движение кулисы осуществляется посредством передачи энергии от электродвигателя через клиноременную передачу, две пары цилиндрических зубчатых колес, закрытых защитными кожухами, эксцентриковый вал и механизм включения кулисы.
• Электродвигатель установлен на подмоторной плите, имеющей два болта для регулировки натяжения клиновых ремней.
• Включение и выключение электродвигателя производится посредством кнопочной станции.

Схема процесса резки прутков арматуры станка УРА-40БМА

1. неподвижный нож
2. подвижный нож
3. неподвижная планка
4. прижимной болт
5. подвижная планка упора

• А – закладка прутка
• Б – начало реза
• С – конец реза
• а и б – прутки арматурной стали разных диаметров
