Установка для резки арматуры СМЖ 172 (УРА 40)

Ножницы сортовые, модель СМЖ 172  (УРА 40)  служат для резки круглого проката, арматурной, квадратной и полосовой стали с пределом прочности до 470 МПа и применяются на машиностроительных и ремонтных предприятиях, а так же предприятиях стройиндустрии при эксплуатации в климатических районах с умеренным и холодным климатом, категория размещения 4 по ГОСТ 15150-69, а также на предприятиях по производству железобетонных изделий и на строительных площадках под навесом.​ Установка для резки арматуры СМЖ 172  (УРА 40) производства ПромСтройМаш отличается высокой надёжностью и превосходит аналоги по сроку службы

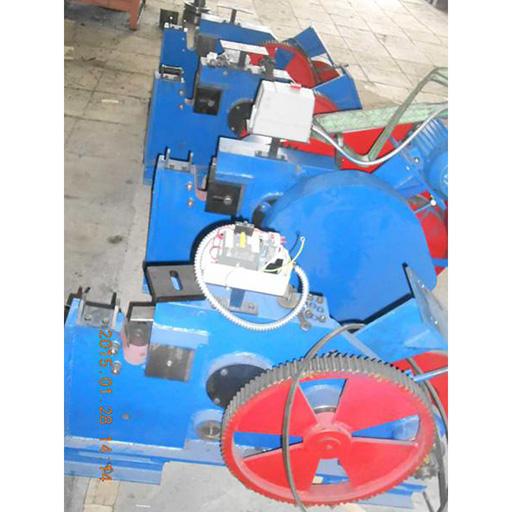

Станок СМЖ 172  (УРА 40)  состоит из следующих основных узлов

• электродвигателя
• механизмов привода и управления
• кулисного механизма в сборе
• станины в сборе
• кожухов ограждения
• пусковое устройство

Устройство и работа.

Станина СМЖ-172 в сборе предназначена для монтажа станка и составных его частей и включает в себя:

Основание из листового проката с приваренными к нему двумя швеллерами и с отверстиями под крепление станка на фундаментных болтах, приваренный к основанию вертикальный лист с подшипниковыми опорами и съемной крышкой.

В верхней части станины имеются рабочий зев станины, который обрамлен съемным неподвижным ножом, отбойником, плоскость которого перпендикулярна продольной

оси разрезаемых прутков различных диаметров Упор состоит из двух рифленых планок 3 и 5, одна из которых крепится к станине, а вторая может перемещаться относительно первой и прижимается к ней болтом 4.

Отверстие для подъема и транспортировки станка. Между вертикальным листом станины, и установленной на 3-х штифтах и 5-ти болтах крышкой расположен кулисный механизм в сборе, который состоит из кулисы, эксцентрикового вала и вкладыша. В верхней части кулисы крепится подвижный нож 2 (см. рис.2) взаимозаменяемый с неподвижным ножом станины.

Конструкция ножей позволяет использовать в качестве рабочих четыре режущие кромки. Кулиса совершает качательное движение вокруг пальца, укрепленного в станине.

Движение кулисы осуществляется посредством передачи энергии от электродвигателя через клиноременную передачу, две пары цилиндрических зубчатых колес, закрытых защитными кожухами, и эксцентриковый вал.

Электродвигатель установлен на подмоторной плите, имеющей два болта для регулировки натяжения клиновых ремней.

Включение и выключение электродвигателя производится посредством кнопочной станции.

Входит в комплект и стоимость станка СМЖ-172 (УРА-40)

• Станок для рубки арматурной стали
• 1 шт.
• Техническое описание и инструкция по эксплуатации
• 1шт.

Поставляется по требованию заказчика за отдельную плату к станку УРА-40

• Подшипник 6209 ГОСТ 8338-75
• Шестерня СМЖ-172БН. УРА -40.00.021
• Шестерня перебора СМЖ-172БН. УРА -40.03.002
• Шестерня главная СМЖ-172БН. УРА -40.04.002
• Шестерня СМЖ-172БН. УРА -40.00.003
• Ремень приводной клиновой, А-1600 ГОСТ 1284.1-89 ГОСТ 1284.3-89
• Электродвигатель переменного тока, мощностью 3,0КВт частота вращения 2870 обмин напряжением 380В АДМ90L2У3
• Пусковое устройство I=25A КМИ 22560
• Вал кулисы станка СМЖ-172БН, Б (СМЖ-172Б.04.001)
• Вал маховика СМЖ-172БН, Б
• Вал опорный СМЖ-172БН, Б
• Вал промежуточный СМЖ-172БН
• Вкладыш кулисы в сборе СМЖ-172БН
• Втулка вала кулисы СМЖ-172БН, Б
• Втулка вала промежуточного СМЖ-172БН, Б, А
• Втулка кулисного механизма СМЖ-172БН, Б (комплект)
• Кожух защитный большой СМЖ-172БН
• Кожух защитный малый СМЖ-172БН
• Кольцо стопорное вала маховика СМЖ-172БН
• Кулиса СМЖ-172БН
• Накладка кулисного механизма СМЖ-172БН
• Шкив электродвигателя СМЖ-172БН

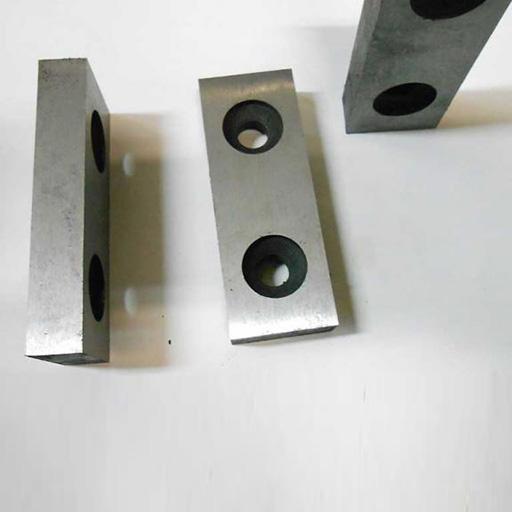

• Нож СМЖ-172 (110х40х18) без резьбы
